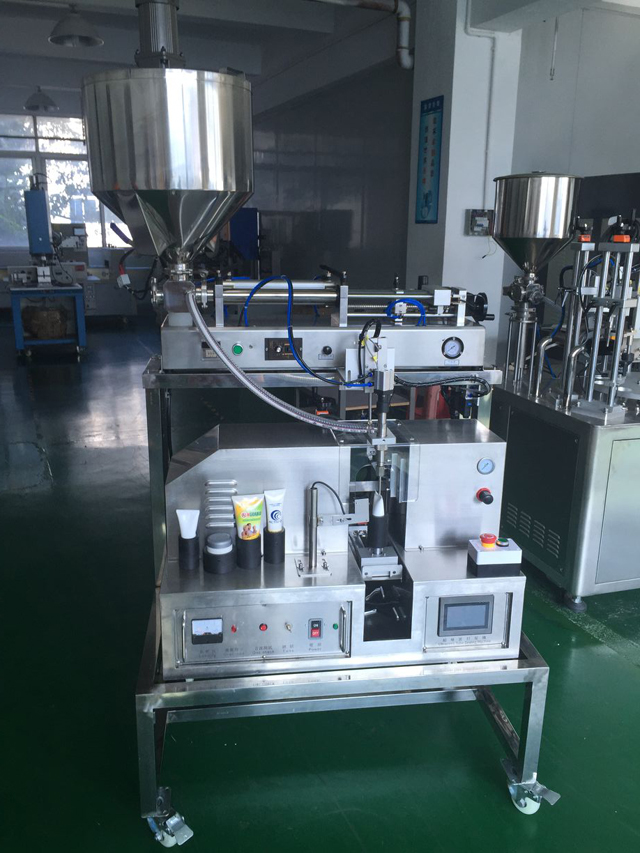

Mașină de umplere a tuburilor semi-automată cu echipament de etanșare cu ultrasunete

• Model: VK-TFS-002U
• Alimentare: 220V/50HZ/Monofazat
• Putere: 1500w
• Frecventa: 20Khz
• Lungimea tubului: 40-280 mm
• Diametrul tubului: 10-80mm
• Volum de umplere: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Opțional)
• Dimensiune: 735*670*1300mm
• Greutate: 130 kg

Vizualizați videoclipul

Funcție și aplicație

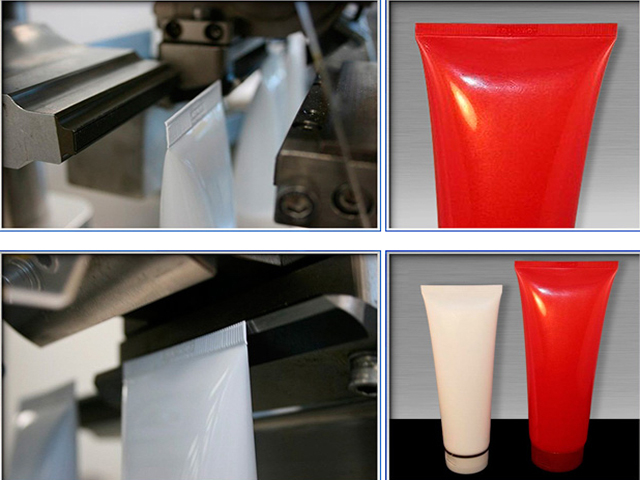

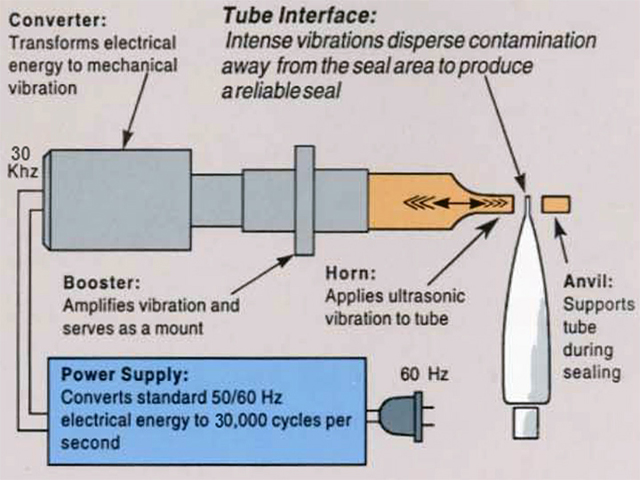

Utilizați ultrasunete pentru a suda coada tubului moale din plastic. Nu aveți nevoie de adeziv sau umplutură sau solvent atunci când sudați, nu consumați cantități mari de căldură și ușor de utilizat, viteză mare de sudare, eficiență ridicată.

Această mașină este utilizată pe scară largă în pastă de dinți, cosmetice, produse medicale, alimente și tuburi industriale etc.

Parametrii principali

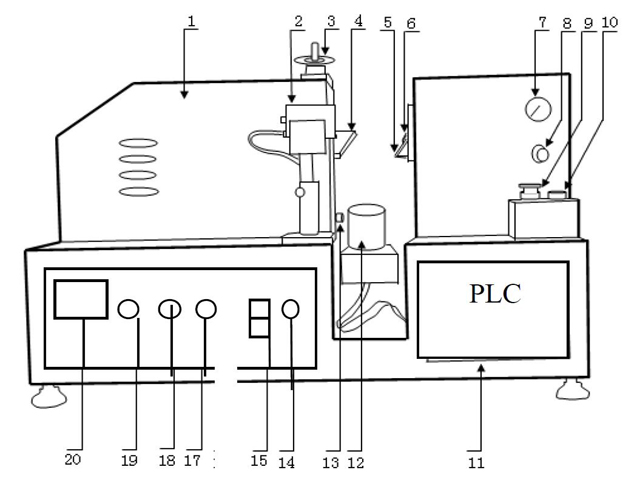

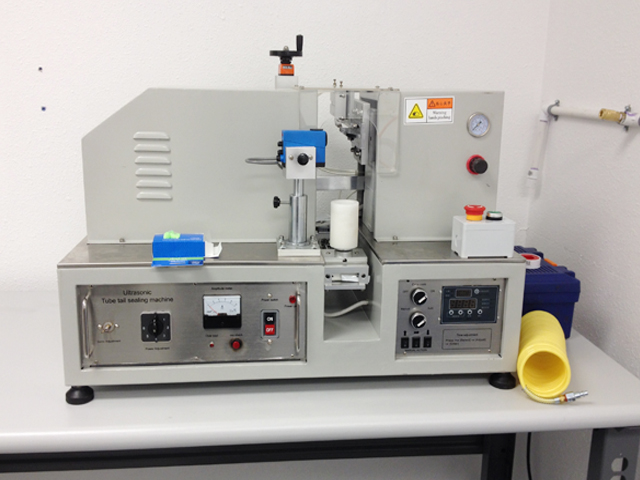

Dispunerea mașinii de etanșare

1. Corpul principal
2. Senzor
3. Reglarea înălțimii tubului
4. Mucegai frontal
5. Mucegai din spate
6. Cutter
7. Contor de presiune a gazului
8. Reglarea presiunii gazului
9. Buton de urgență
10. butonul Start
11. PLC
12. Titularul
13. Reglarea golului matrițelor
14. Lampă de putere
15. Comutator de alimentare
16. Ton
17. verificare OSC
18. Lampă de suprasarcină
19. Contor de încărcare

(Remarcă: Vă rugăm să verificați șurubul de matriță frontală dacă este cu blocare puternică, ca fiind frică când transportul și șurubul sunt slăbite)

Partea de etanșare

• Pornirea motorului: aceasta este pentru controlul funcționării suportului tubului
• Pornirea cilindrului de alimentare: aceasta este pentru controlul alimentării suportului tubului
• Pornirea cilindrului cu ultrasunete: aceasta este pentru controlul mucegaiului în sus și în jos.
• Pornirea cilindrului de tăiere: aceasta este pentru controlul frezei
• Cilindru de umplere: Acesta este pentru a controla steaua cilindrului capului de umplere sau Opriți când este manual
• Pornire de umplere: Aceasta este pentru a controla steaua de umplere sau pentru a opri manual
• Pornire cu ultrasunete: Aceasta este pentru controlul frecvenței, aceasta este aceeași cu „18. verificare OSC”
• Orientare tub pornită: aceasta este pentru controlul dezactivarii/pornirii Sense
• Setarea timpului: Aceasta este pentru reglarea timpului de întârziere/timp de sudare/timp de menținere
• Timp de întârziere: 0,80
• Timp de sudare: Diametrul tubului 20, timpul va fi de aproximativ: 0,20, Diametrul tubului 30, timpul va fi de aproximativ 0.40, Diametrul tubului 40, timpul va fi de aproximativ 0.50, Diametrul tubului 50, timpul va fi de aproximativ 0.7
• Timp de reținere: 0,35

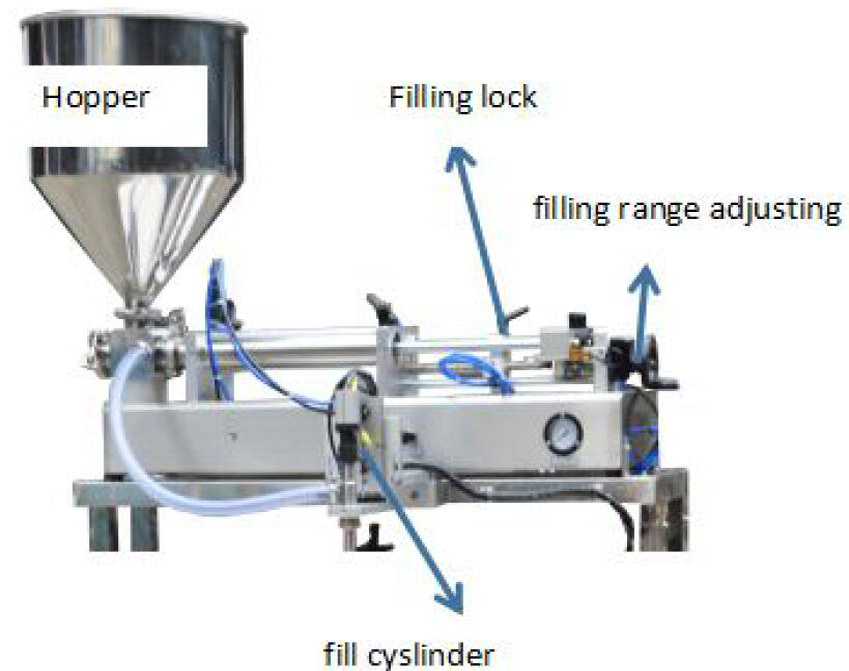

Piesa de umplere

Procesul de operare

1. Conectați corect puterea și aerul comprimat (sugerați 0,5 MPa).
2. Apăsați comutatorul de pornire
3. Apăsați butonul „Verificare OSC” și setați „butonul Tune” în același timp, vă rugăm să folosiți șurubul de pe butonul Tune, puteți să vă întoarceți la stânga sau la dreapta, în timp ce găsiți minimul de „lumină de semnal” (acesta va fi de aproximativ 1 A). ) fix „Ajustare frecvență”. (nu apăsați „verificare OSC” continuu, apăsați-l intermitent)

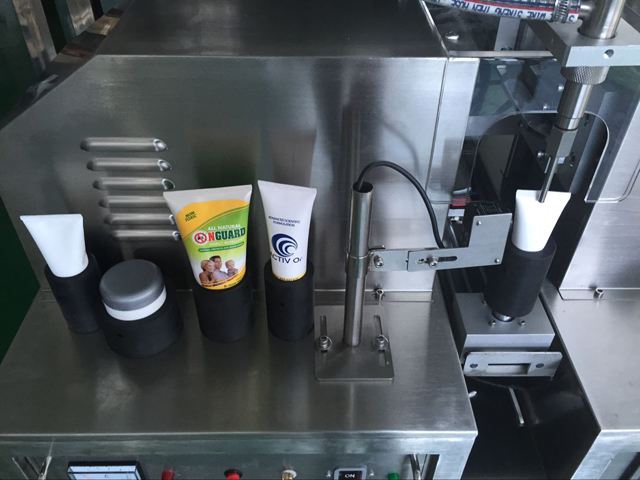

4. Puneți tubul pe suport.
5. Apăsați „Pornire cilindru cu ultrasunete”, matrița din față și cea din spate vor fi închise. setați „Ajustarea decalajului matrițelor”, lăsați două forme să se atingă și să nu se atingă. Apăsați pe „Controlul tăietorului” și confirmați că dispozitivul de tăiere va funcționa fără probleme. (trebuie să puneți tubul de plastic pe suportul tubului când reglați)
6. Setați matrița din față și matrița din spate și tăietorul în poziția inițială.
7. Puneți tubul pe „Suport” și apăsați „Start cilindrul de alimentare”, tubul va rula între două matrițe. Reglați înălțimea suportului dacă este necesar. (sugerați că tubul este mai mare decât matrița din spate 2 până la 3 mm)
8. Refaceți tubul în poziția inițială.
9. Setați la starea automată, porniți senzorul dacă tubul are cod de culoare, altfel opriți-l.
10. Apăsați „Auto”, mașina va funcționa automat.

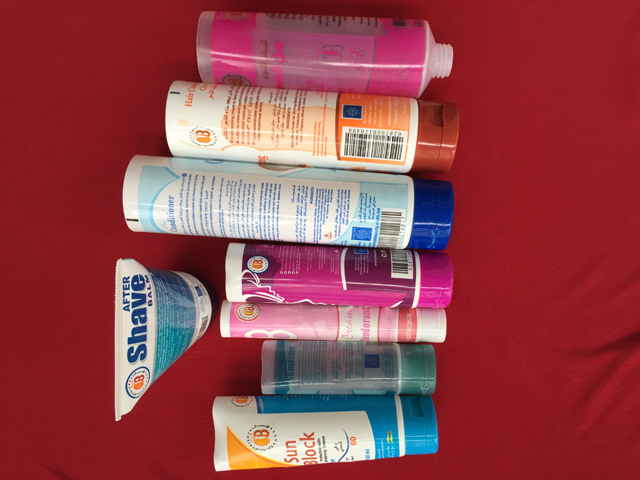

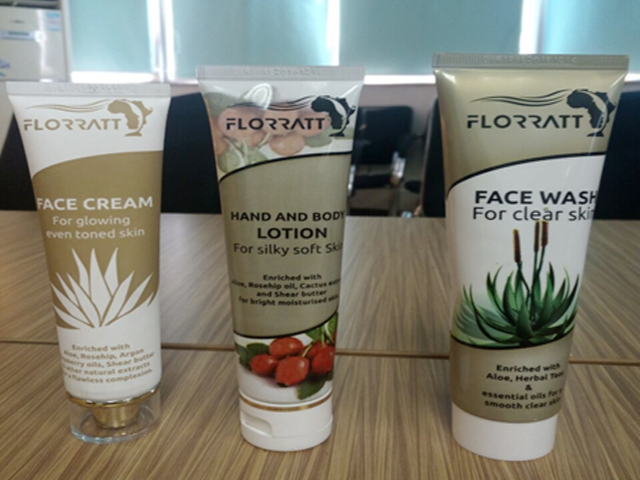

Mostre

Eșec și remediere
