Echipament de umplere a tuburilor rotative semi-automate cu etanșare cu ultrasunete

• Model: VK-TFS-006U
• Alimentare: AC220V 50/60HZ monofazat
• Putere: 2KW
• Interval de umplere: A:5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml
• Diametru etanșare: 5-50 mm
• Inaltime maxima: 5-200 mm
• Capacitate: 20-30 tuburi/min
• Dimensiune: 1300*900*1550mm
• NW: 350 kg
• Cod HS: 8422 303090
• Corpul mașinii: oțel inoxidabil 202#

Vizualizați videoclipul

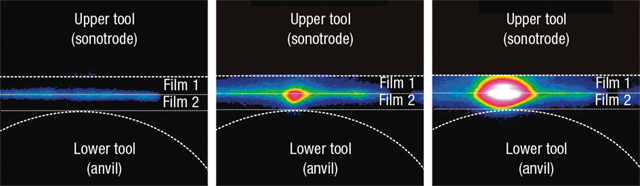

Echipamentul de umplere a tuburilor mașinii de etanșare cu ultrasunete este legat de etanșarea cu ultrasunete, căldura necesară pentru topire este generată doar în interiorul stratului de etanșare termoplastic. Pentru conversia localizată a vibrațiilor în căldură de frecare, profilele nicovală sau sonotrode sunt în mare parte liniare și includ raze sau platouri mici. Aceste profile asigură focalizarea aportului de energie și, prin urmare, timpi scurti de etanșare între 100 și 200 de milisecunde. Cu etanșarea cu ultrasunete, căldura este generată în interiorul filmului, nu prin intrarea de căldură din exterior, cum este cazul etanșării termice, de exemplu. Uneltele (sonotrodul și nicovala) care vin în contact direct cu materialul de ambalare, rămân reci pe toată durata procesului de sudare. Stratul suport rămâne aproape rece și, la terminarea aportului de energie, căldura se disipă mai repede spre exterior datorită diferenței de temperatură dintre stratul suport și stratul de etanșare, astfel încât rezistența la aderență la cald este semnificativ mai mare.

Sigilarea cu ultrasunete este deosebit de potrivită pentru:

• Filme termoplastice (pungi și pungi) Tuburi, tăvi și căni
• Tuburi, tăvi și căni
• Ambalaj din carton cu strat termoplastic
• Supape și orificii de aerisire pe folii / materiale filtrante
• Capace cu șuruburi pe ambalaje/filme din carton acoperit

Atunci când alegeți echipamente de umplere a tuburilor pentru tuburile din plastic, este foarte important să înțelegeți diferitele tipuri de opțiuni de etanșare a tuburilor disponibile. Mașinile de umplere a tuburilor sunt dotate cu etanșare cu aer cald, etanșare cu ultrasunete, etanșare prin impuls sau etanșare cu fălci fierbinți. Potrivirea tipului de tub de comprimare cu echipamentul corect de etanșare a tubului este foarte importantă pentru a asigura etanșări puternice și profesionale ale tuburilor. Fiecare material tub se comportă diferit, astfel încât ceea ce funcționează bine pentru un tub cosmetic din polietilenă monostrat poate să nu funcționeze atât de bine cu un tub COEX multistrat. În funcție de industria pentru un anumit produs, cum ar fi tuburi cosmetice, tuburi de îngrijire personală, tuburi farmaceutice sau tuburi de uz casnic și industrial, alegerea echipamentului corect de umplere și etanșare a tuburilor poate fi o provocare. Să aruncăm o privire la cele două opțiuni cele mai populare utilizate în prezent în industria de ambalare a tuburilor.

Aparate de etanșare a tuburilor cu aer cald

Cea mai populară opțiune de mașini de etanșare a țevilor este etanșarea țevilor cu aer cald. Cu acest sistem este generat aer cald și suflat în capătul deschis al tubului de plastic sau laminat. Acest aer încălzit pătrunde în peretele tubului de plastic, încălzind materialul suficient pentru a-l face moale și flexibil. Un set de fălci de etanșare a tubului sertează apoi plasticul înmuiat pentru a suda capătul deschis închis. Avantajul principal al acestei tehnologii de etanșare a tuburilor este viteza. Un alt avantaj este că sigilatoarele cu aer cald funcționează cu cea mai mare gamă de tuburi laminate sau din plastic. Indiferent dacă materialul tubului este LDPE, MDPE, HDPE, PP, monostrat sau multistrat cu sau fără protecție de barieră EVOH, etanșarea tubului de aer cald ar trebui să funcționeze. Un dezavantaj este însă necesitatea unor duze de aer cald specifice dimensionate pentru fiecare tub cu diametrul care este umplut și sigilat. Acest lucru se va adăuga la costul pieselor de schimb necesare pentru rularea tubului. Costurile pieselor de format sunt minime totuși atunci când sunt luate în considerare pe dimensiunea execuției de producție la un debit mai mare. Vă recomandăm acest stil de umplere pentru tuburi dacă dimensiunile tirajului de producție sunt mai mari de 20.000 de tuburi.

Aparate de etanșare cu ultrasunete pentru tuburi

Sigilarea tubului cu ultrasunete este o altă opțiune populară găsită astăzi în industria ambalajelor. Sigilarea tuburilor de sine stătătoare care utilizează ultrasunete sunt populare pentru tuburi de volum mic. Mașinile de umplere a tuburilor pot fi, de asemenea, echipate ulterior cu sisteme de etanșare a tuburilor cu ultrasunete ca alternativă la etanșarea cu aer cald. Cu etanșarea tubului cu ultrasunete, tuburile din plastic și laminate sunt sigilate prin vibrația de înaltă frecvență a unui corn de etanșare cu ultrasunete. Această vibrație de înaltă frecvență generează căldură intensă la peretele tubului, ceea ce face ca plasticul tubului de polietilenă să se înmoaie. Capătul deschis al tubului de plastic este ținut închis sub presiunea cornului de etanșare și nicovală de etanșare potrivită, formând astfel o sudură puternică. Avantajele etanșării tuburilor cu tehnologia ultrasonică sunt ușurința în utilizare, nu este nevoie de piese de dimensiuni personalizate și capacitatea de a sigila prin contaminarea produsului în zona de etanșare, așa cum se întâmplă atunci când se umple excesiv un tub cu produs. Cu toate acestea, dezavantajul este viteza mai mică de etanșare a tubului în comparație cu etanșarea cu aer cald. În ceea ce privește mașina noastră de etanșare cu ultrasunete, informațiile de bază sunt prezentate mai jos:

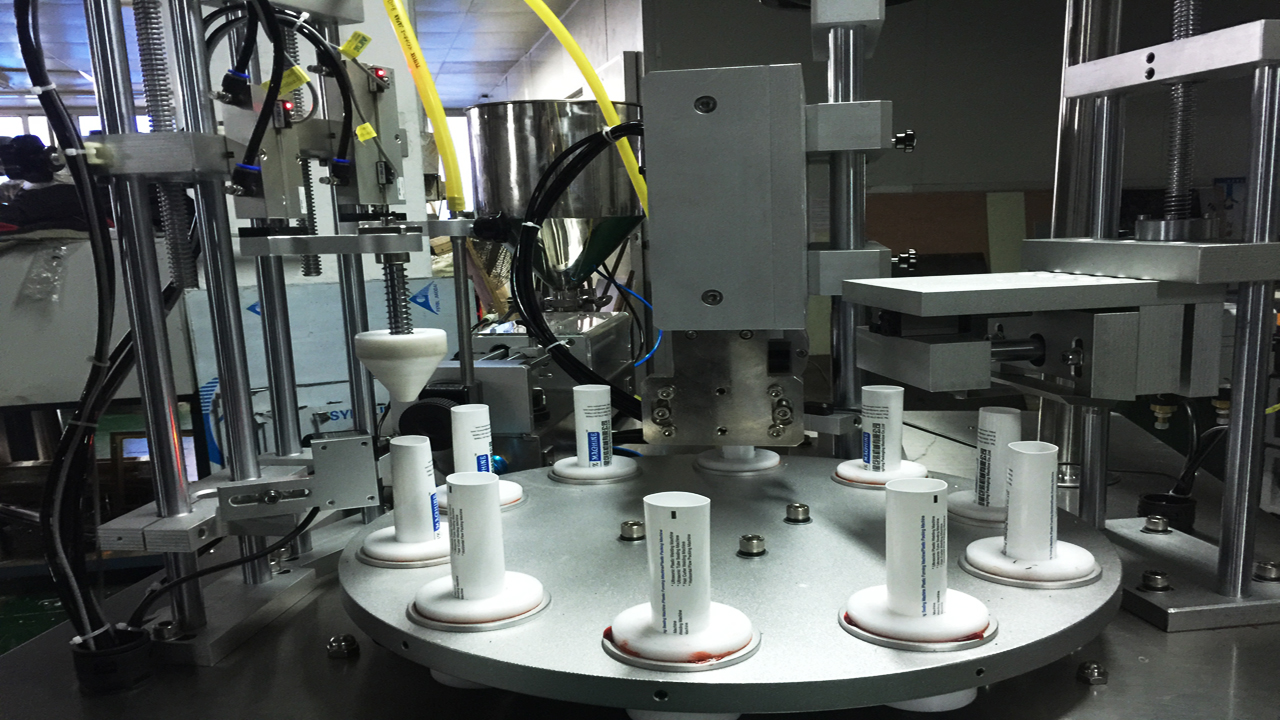

• Mașină de umplere și etanșare furtunuri compozite din plastic din oțel inoxidabil, folosind butoanele pentru a controla procesul de lucru: tuburi artificiale, rotative automate, umplere cantitativă, tăiate automat, etanșare cu încălzire, coadă tăiată, ieșire finită.
• Toate lucrează folosind controlul cursei cilindrului complet, volumul de umplere ușor de reglat, viteza de umplere poate fi reglată.
• Se aplică tuturor tipurilor de materiale plastice și de umplere a furtunului compozit, etanșare, imprimare a datei, coadă tăiată. Sigilarea aspectului îngrijit, etanșare puternică, precizie ridicată, stabilitate bună.

Parametrii de bază

Nota: Parametrii de mai sus sunt doar pentru referință.

Mașina actualizează constant parametrii pot cauza discrepanțe reale, vă rugăm să înțelegeți.

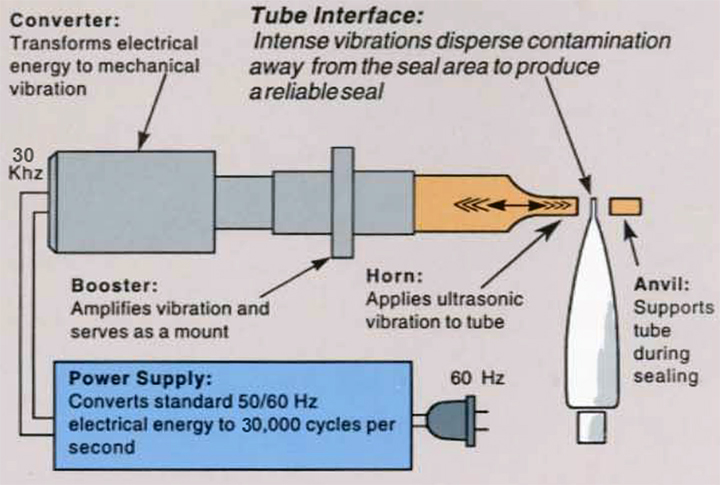

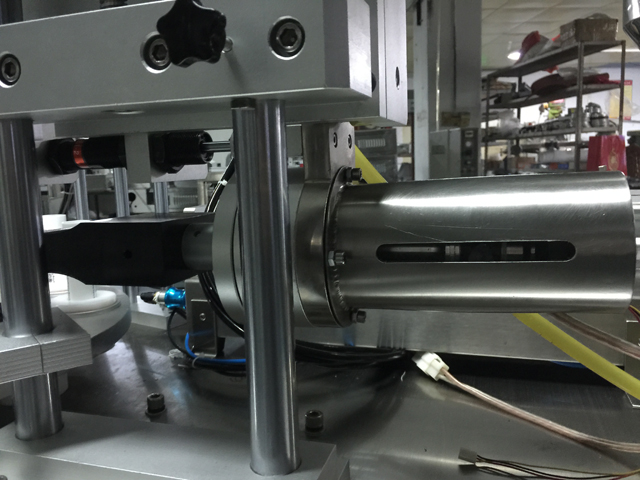

Cum funcționează etanșarea cu ultrasunete

Sigilatorul cu ultrasunete pentru tuburi este proiectat pentru a fi montat pe aproape toate stilurile de mașini de umplere. Pe măsură ce tubul este avansat la stația de etanșare cu ultrasunete a tubului, un comutator se închide pentru a iniția ciclul de sudare. Aerul este direcționat în cilindri pentru a avansa nicovala de sudură și cornul ultrasonic către linia centrală a tubului.

Tubul este închis la un spațiu prestabilit și ținut pentru aplicarea energiei sonice.

O sursă de alimentare cu ultrasunete preia energia electrică de 50/60 Hz și o convertește la 30.000 de cicluri pe secundă printr-un oscilator de putere.

Această energie electrică de înaltă frecvență este aplicată convertorului care transformă curentul electric în vibrații mecanice de înaltă frecvență.

Energia sonică face ca cornul să vibreze împotriva capătului tubului cu 30.000 de cicluri pe secundă.

Vibrația intensă dispersează orice contaminare din zona de etanșare și generează căldură pentru a lipi materialul.

Energia este apoi oprită și tubul este ținut închis pentru o perioadă scurtă de timp (de obicei, 0,05 până la 0,150 secunde).

Apoi tubul merge la următoarea stație de pe linia de umplere. De obicei, timpii de ciclu variază de la 45 la 80 de unități pe minut, în funcție de diametrul tubului și de material.

Caracteristicile produsului

• Mașina poate fi utilizată pentru unități rezistente la explozie.

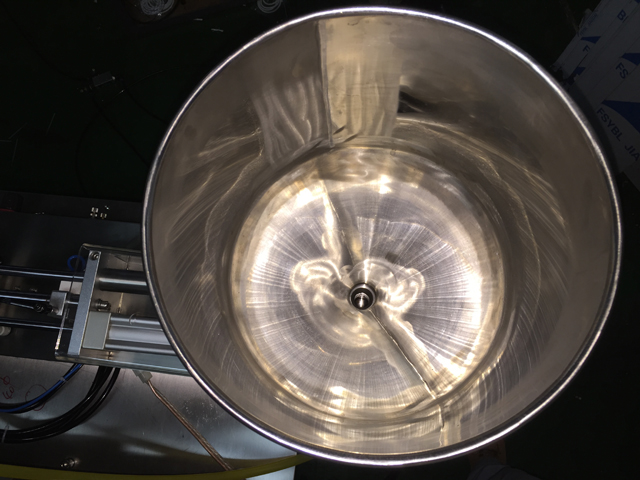

• Folosit în principal pentru umplerea cantitativă cu apă, ulei, loțiune, material asemănător pastei. În funcție de nevoile de umplere, ridicare reglabilă a suprafeței de lucru.
• Volum de umplere 5-1000ML, împărțit în șase serii: A, B, C, D, E, F.
• Mod de alimentare: Gravitate normală / tip de aspirație automată Alegeți unul.

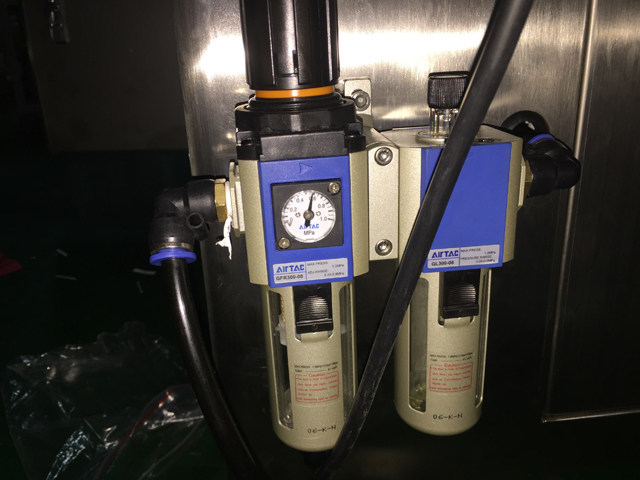

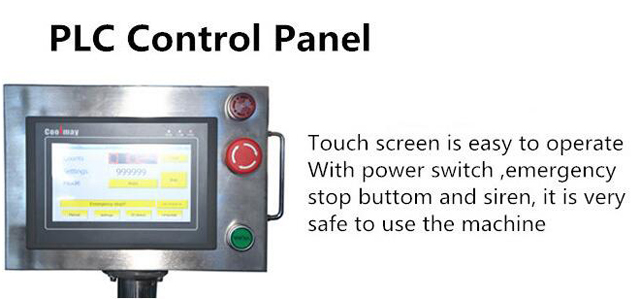

• Control: control pneumatic

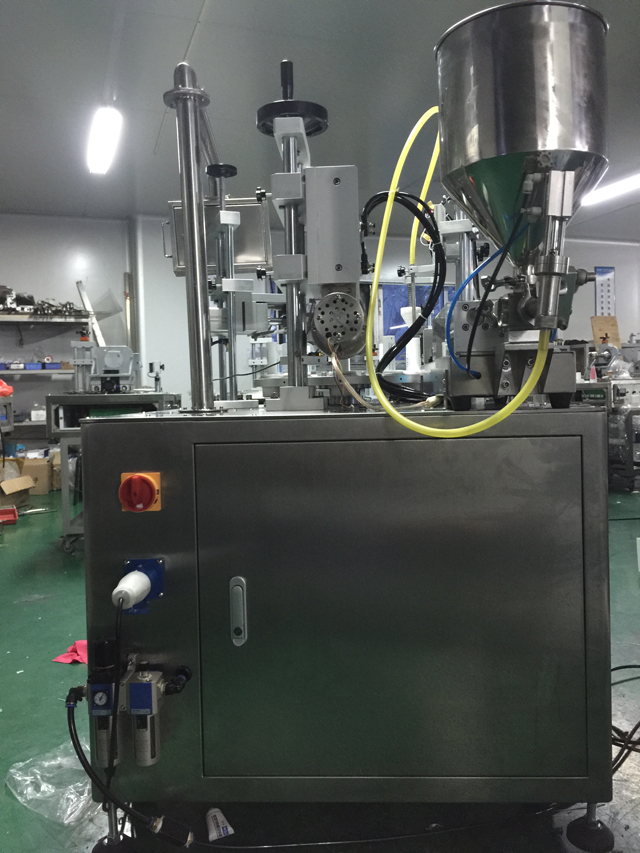

Loc de muncă pentru mașină de etanșare de umplere a tuburilor semi-automat

1. Laborator

2. Operațiuni de producție industrială cu linie de prelucrare continuă

Imagini detaliate

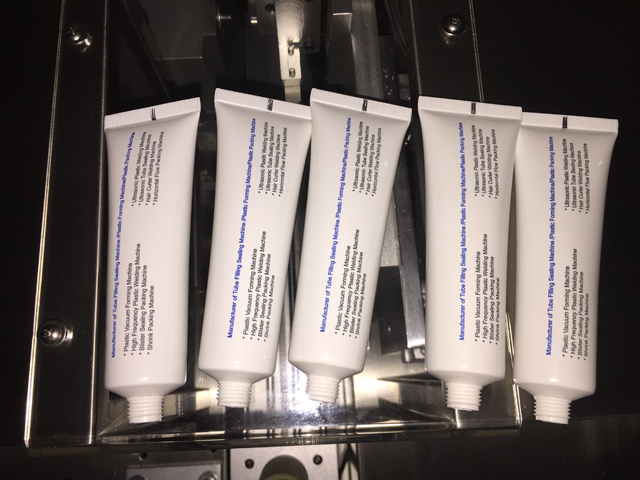

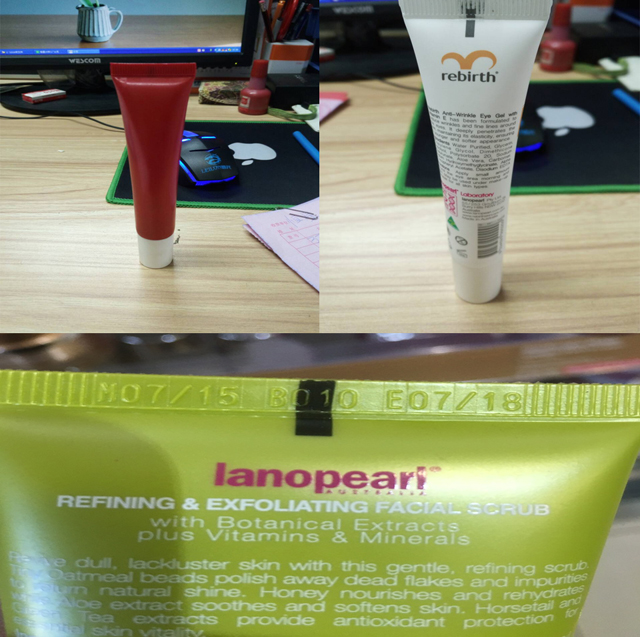

Tuburi Probe
