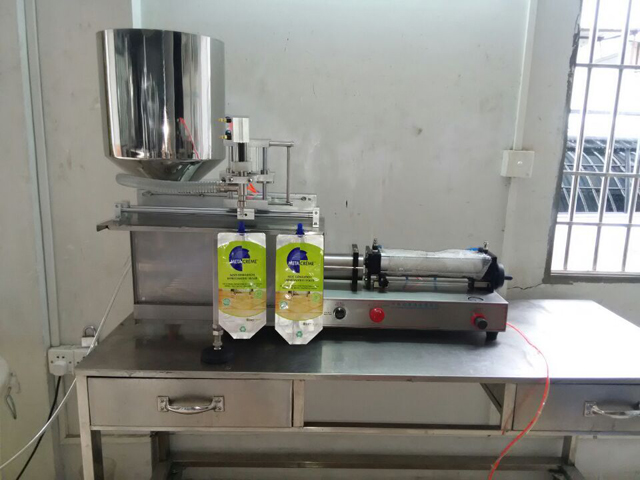

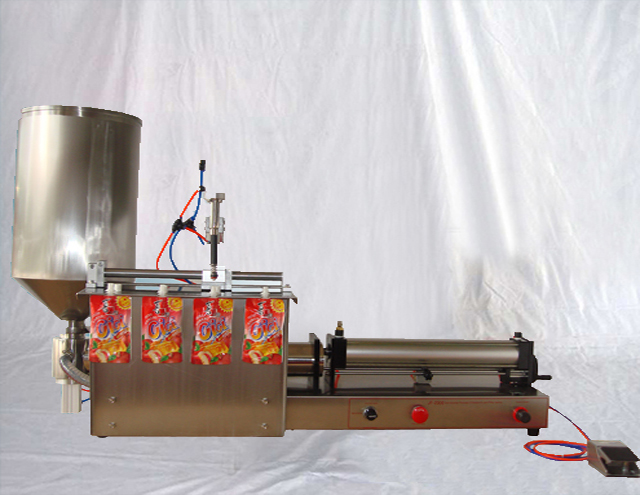

Mașină de umplere a pungilor prefabricate pentru pungi pneumatice semiautomate

• Model: VK-SPF
• Tensiune: 220/110V 50/60Hz
• Putere: 27W
• Presiune nominală: 0,4-0,6 Mpa
• Viteza de umplere: 20-35 sticle/min/cap
• Precizie de umplere: ≦ ± 1%
• Interval de umplere: 100-1000 ml
• Supradimensiune: 160cm*44cm*37cm
• Greutate neta: 50 kg;
• Greutate bruta: 65 kg

Această mașină de umplere de tip piston semi-auto, bazată pe referința produselor străine similare, este un nou design care a adăugat câteva funcționalități suplimentare. face o treabă ușoară și convenabilă pentru funcționare, eroare de precizie, reglare a volumului de umplere, curățare și întreținere a mașinii.

Designul acestei mașini de umplere pneumatică adoptă componentele pneumatice în loc de circuitul de control electric, astfel încât este potrivit pentru utilizarea în mediu cu cerințele rezistente la explozie.

Selectarea modelului de mașină

Selectarea modelului de mașină se referă la cerințele privind volumul maxim de umplere.

Parametrul de bază

• Model: VK-SPF
• Tensiune: 220/110V 50/60Hz
• Putere: 27W
• Presiune nominală: 0,4-0,6 Mpa
• Viteza de umplere: 20-35 sticle/min/cap
• Precizie de umplere: ≦ ± 1%
• Interval de umplere: 100-1000 ml
• Supradimensiune: 160cm*44cm*37cm
• Greutate neta: 50 kg;
• Greutate bruta: 65 kg

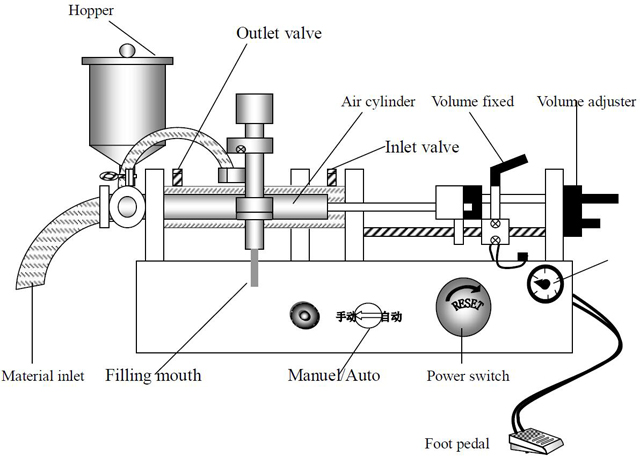

Principiul de funcționare a mașinii

Împingerea și tragerea cilindrului de aer, antrenează pistonul cilindrului să facă mișcarea alternativă, ceea ce face ca cilindrul material să genereze presiune negativă.

Când cilindrul este împins înainte, trage pistonul spre spate, iar în interiorul cilindrului de material, presiunea negativă absoarbe materialul în conducta de admisie din buncărul de material.

Când cilindrul se trage înapoi, împingând pistonul înainte, materialul va fi absorbit în gura de umplere din țeavă, apoi se umple la sticlele goale. (capul de umplere se deschide și se închide automat când materialul este absorbit în interior și în exterior)

Această mașină de umplere de tip piston este o singură acțiune mecanică simplă pentru fiecare umplere, astfel încât are o precizie ridicată de umplere și o stabilitate pentru containerul standard.

Caracteristici ale mașinii de umplere pneumatice semi-automat

• Mașina folosește aer comprimat pentru control, are o siguranță ridicată, în special potrivită pentru utilizarea în condițiile de protecție împotriva exploziilor.
• Nu va genera electricitate statică și fenomenul de electricitate de cânepă; mașina nu trebuie să conecteze firul de împământare.
• Datorită controlului pneumatic și volumului de umplere fix, volumul de umplere este, prin urmare, caracteristic cu o precizie înaltă, care poate fi controlat cu 0,3%. (aceasta se bazează pe volumul maxim de umplere)
• În cazul opririi de urgență, trebuie doar să opriți întrerupătorul pneumatic, pistonul va fi tras automat înapoi în poziția de pornire, iar mașina se va opri din umplere.

Secvența de inspecție și operare înainte de pornirea mașinii

Efectuați inspecția înainte de a porni mașina, aceasta poate fi evitată defecțiunea mecanică sau accidentul de vătămare corporală.

Inspecția și funcționarea:

1. Mânerul de prindere din față și din spate, este strâns sau nu?
2. Clema cu trei terminale de intrare și ieșire, este fixată sau nu?
3. Capul de umplere și pârghia sa orizontală, verticală, sunt prinse?
4. Conectați-vă la mașina compresorului de aer, presiunea este mai mică de 8㎏/c㎡, reglarea presiunii este de aproximativ 4-5 ㎏/c㎡.
5. Porniți întrerupătorul de alimentare cu aer.

(Notă: este strict interzis să lucrați mult timp fără material de umplere)

Reglarea volumului de umplere

Ajustarea volumului de umplere depinde de materialele de umplere, lichid (ml) sau greutate (g), deoarece proporția de materiale este diferită, de asemenea, datele de măsurare sunt diferite. Așadar, pentru a seta un volum de umplere de precizie necesar, vă rugăm să reglați reglatorul de volum.

Detalii de operare:

1. Reglare generală: Pentru un volum de umplere satisfăcător, vă rugăm să reglați comutatorul de gaz cu șurub de reglare, mutați poziția la stânga sau la dreapta.
2. Utilizarea unei cani de măsurare sau a unei balanțe electronice pentru a verifica volumul de umplere este exactă. (Notă: materialul de umplere absorbit în interiorul cilindrului trebuie să fie plin)
3. Dacă există vreo eroare de umplere, vă rugăm să reglați reglatorul de volum, mutați-l înainte pentru reducerea volumului de umplere și înapoi crește volumul.
4. Pentru un volum și o precizie de umplere necesare, vă rugăm să efectuați ajustări repetate până când volumul de umplere este standard.

Reglarea vitezei de umplere

Viteza de umplere este determinată de următorii șase factori:

1. Viteza de absorbție a materialelor de umplere depinde de vâscozitatea materialului și de lungimea conductei de absorbție.
2. Viteza de umplere depinde de dimensiunea diametrului capului de umplere, cu cât dimensiunea diametrului este mai mare, cu atât viteza de umplere este mai mare.
3. Gradul de spumare al materialelor de umplere, dacă gradul de spumare este mai mare, viteza de umplere ar trebui să fie redusă.
4. Volum de umplere, mai mult volum de umplere mai lent.
5. Precizia volumului de umplere, precizia ridicată și viteza de umplere trebuie ajustate lent.
6. Controlerul supapei presiunii aerului.

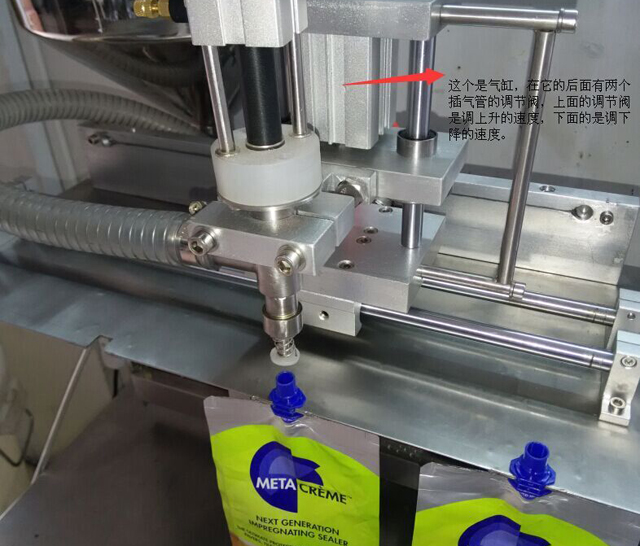

Operațiunea de reglare a supapei:

1. Slăbiți piulița supapei de reglare a vitezei
2. Rotiți mânerul supapei frontale în sensul acelor de ceasornic, viteza cilindrului înaintează încetinește, de asemenea, viteza de absorbție a materialelor va încetini.
3. Rotiți mânerul supapei frontale prin rotire în sens invers acelor de ceasornic, viteza cilindrului înaintează din ce în ce mai rapid, de asemenea, viteza de absorbție a materialelor va deveni mai rapidă.
4. Rotiți mânerul supapei din spate în sensul acelor de ceasornic, viteza cilindrului merge înainte și încetinește, de asemenea, viteza de absorbție a materialelor va încetini.
5. Rotiți mânerul supapei din spate prin rotire în sens invers acelor de ceasornic, viteza cilindrului merge mai repede înainte, de asemenea, viteza de absorbție a materialelor va deveni mai rapidă.

Ajustarea preciziei de umplere

Motivul pentru care mașina are eroarea de umplere este că are atât de mulți factori de influență, cum ar fi volumul de umplere, viteza de umplere și viteza comutatorului supapei. Viteza comutatorului supapei este afectată de vâscozitatea materialelor de umplere, de vâscozitatea mai mare, precum și de viteza mai mică. Reglarea este simplă prin reglarea presiunii arcului supapei principale, iar viteza va fi accelerată cu din ce în ce mai multă presiune.

Reglajele presiunii arcului pentru măsurare și umplere depind de experiența personalului operatorului.

Curățarea și întreținerea mașinilor

Înainte de curățarea mașinii de umplere, aceasta ar trebui să curețe materialele din interiorul mașinii și apoi să turnați lichidul de curățare moale în buncărul de material; Se recomanda folosirea apei calde si, daca este nevoie, se poate alege apa cu sapun, alcool sau alt lichid de curatare. Când faceți curățarea, vă rugăm să vă asigurați că nu există scurgeri de la șaibe de pe piesele de umplere. Porniți mașina, lăsați mașina să umple într-un mod circulat, până când curățarea este terminată. Piesele de curățare includ pistonul cilindrului, capul pistonului, șaibe, supapă unidirecțională, cap de umplere și buncăr de material etc. Dacă există unul deteriorat pentru toate șaibe de etanșare, acesta trebuie înlocuit.

Avertizare

Înainte de operația de curățare, asigurați-vă că aerul comprimat este oprit.

Este interzisă utilizarea solvenților organici pentru curățare, cum ar fi benzină, benzen, etilenă, hipoclorit de sodiu etc.

După ce lucrarea de curățare este terminată, așteptați și asigurați-vă că toate piesele de curățare sunt uscate, fără apă și obiecte străine în îmbinări și țevi, apoi instalați mașina.

Soluții pentru problemele comune

Domeniul de aplicare aplicabil al materialului de umplere

• Iaurt de apă cu miere
• Ulei de rouă pentru baie de suc de fructe
• Fard de ochi lichid cu cerneală de cafea
• Adeziv șampon pentru ceai
• Dezinfectant pentru mâini alimentare/pigment Cremă rece
• Sapun lichid crema de lapte
• Ulei alimentar sirop
