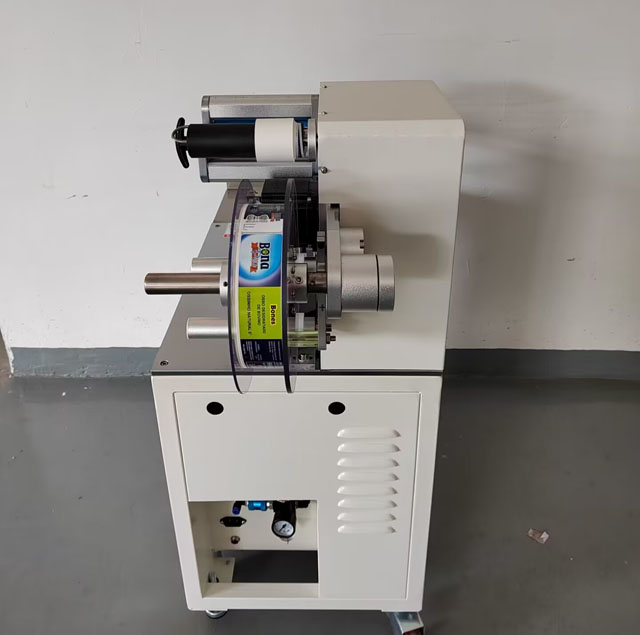

Aplicator de etichete semi-automat pentru steagul pentru ambalarea hranei pentru animale de companie

• Această mașină este utilizată pentru etichetarea plierii cablajelor de sârmă și a tijelor rotunde, precum și a oaselor de câine, a țevilor de produse pentru animale de companie etc;
• Parametri aplicabili pentru etichetă: diametrul interior al bobinei de etichetă 76 mm, diametrul exterior Max 240 mm; (Alte specificații trebuie personalizate),
• Material de etichetă: PVC, PET, pânză, hârtie, etc;
• Specificația etichetei: în funcție de mașina specifică.
• Precizie de etichetare: ± ≤ 0,2 mm;
• Capacitate: 1500 Buc/H;
• Presiunea aerului: 0.4-0.6Mpa Consum de aer 0.15m3/min
• Alimentare 220V/50-60HZ/Monofazat (standardul SUA poate fi personalizat)
• Dimensiune totală: 630 * 740 * 1040 mm (L * L * H);
• Greutatea mașinii: aproximativ 86KG;

Mașină de etichetat semiautomatică de pliere a drapelului („Stavilul” este un termen folosit de industrie pentru a desemna un semnal de etichetă care atrage atenția, care avertizează consumatorii să citească eticheta cu atenție din cauza informațiilor noi semnificative).

Eticheta steag este soluția ideală pentru identificarea produselor și pentru a le distinge între ele. Dacă aveți o mulțime de produse similare care arată la fel, eticheta steagului vă poate oferi o modalitate de a le identifica mai bine. De exemplu, cablurile computerelor folosesc foarte mult acest tip de etichetă. Dar eticheta steagului este comună și în bijuterii. Aici magazinele etichetează inele, brățări și coliere individuale cu o etichetă de steag.

Cu o etichetă steag puteți identifica într-un mod simplu, dar eficient scopul unui produs (cablu VGA sau HDMI). Eticheta steagului numelui provine de la „elementul steag” care este creat datorită aplicării etichetei. Etichetele pentru steag sunt produse pe material robust și sunt plasate în jurul unui anumit produs.

Pe lângă organizarea produselor, o etichetă de tip steag oferă, de asemenea, produsului dvs. un aspect mai atractiv. În acest fel, vă evidențiați față de concurență și aveți spațiu suplimentar pentru informațiile despre produse.

Folosiți etichete de steag atât în scopuri funcționale, cât și în scopuri comerciale.

În primul rând, vă mulțumim foarte mult pentru că ați ales produsul nostru - mașină de etichetat semi-automată cu pliere steag. Pentru a juca pe deplin funcțiile acestui produs și pentru a vă asigura siguranța și interesele, vă rugăm să citiți cu atenție acest manual înainte de instalare.

Măsuri de siguranță pentru operarea etichetatorului semi-automatic:

• Înainte de pornire, vă rugăm să confirmați tensiunea sursei de alimentare (AC220V), presiunea aerului 4-6 kg și sursa externă de alimentare trebuie să fie împământată în mod fiabil.
• Nu blocați orificiul de răcire al carcasei.
• Tehnicienilor neprofesioniști le este interzis să deschidă cazul.
• Este strict interzisă atingerea domeniului de acțiune când echipamentul este în funcțiune.
• În cazul defecțiunii echipamentului, opriți mai întâi întrerupătorul de alimentare, iar întreținerea în timp real este strict interzisă.

Performanța și parametrii mașinii de etichetat tip steag semi-automat:

• Această mașină este utilizată pentru plierea și etichetarea hamurilor de sârmă și tijelor rotunde, precum și a produselor de mestecat oase de câine pentru animale de companie;
• Parametri aplicabili pentru etichetă: diametrul interior al bobinei de etichetă 76 mm, diametrul exterior Max240 mm; (Alte specificații trebuie personalizate),
• Material de etichetă: PVC, PET, pânză, hârtie, etc;
• Specificația etichetei: în funcție de mașina specifică.
• Precizie de etichetare: ± ≤ 0,2 mm;
• Capacitate: 1500 Buc/H;
• Dimensiune totală: 630 * 740 * 1040 mm (L * L * H);
• Greutatea mașinii: aproximativ 86KG;
• Tip aplicabil: conform modelului specific.

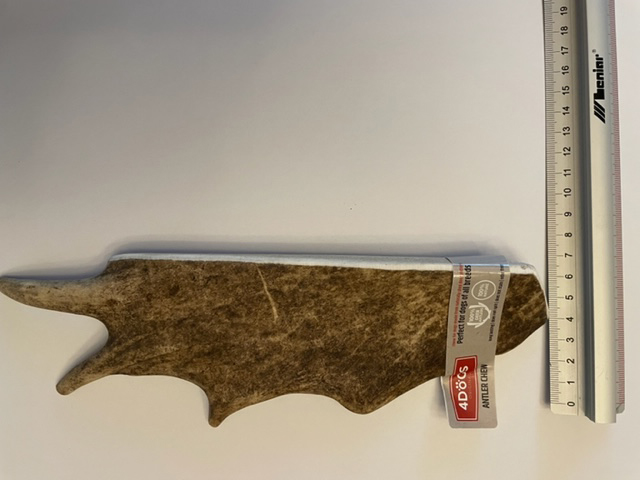

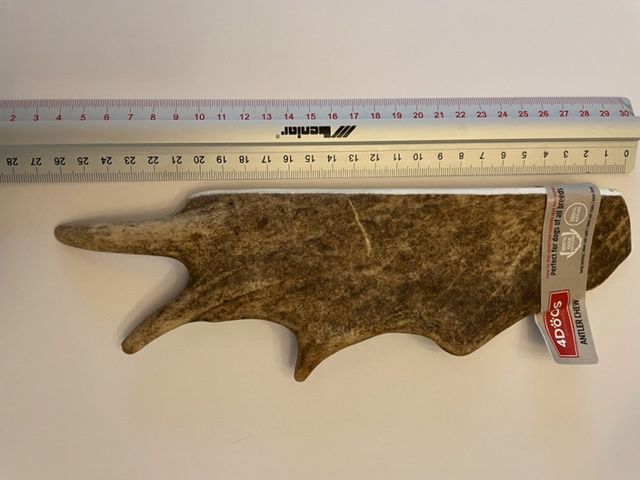

Probe de oase de câine:

Instrucțiuni de operare la mașina de etichetat semi-automată:

Instalare:

1. Mutați echipamentul în poziția de instalare dorită.
2. Apăsați frâna universală a roții și fixați roata universală pentru a o face stabilă.

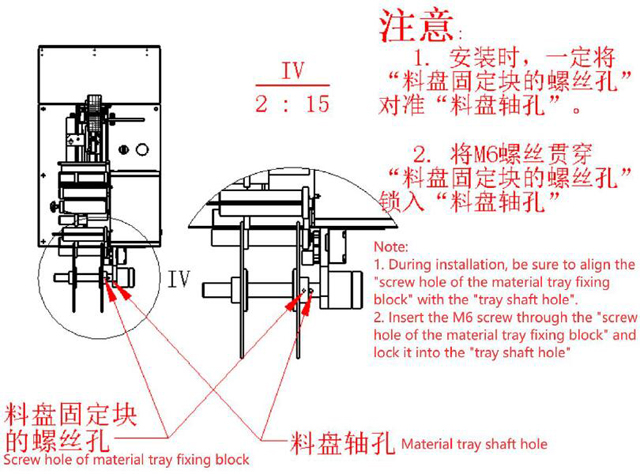

3. Instalarea deflectorului de etichetă: în timpul instalării, asigurați-vă că aliniați „gaura pentru șuruburi a blocului de fixare a tăvii” cu „gaura arborelui tăvii” și blocați șurubul M6 prin „gaura pentru șuruburi a blocului de fixare a tăvii” în „gaura axului tăvii”. "

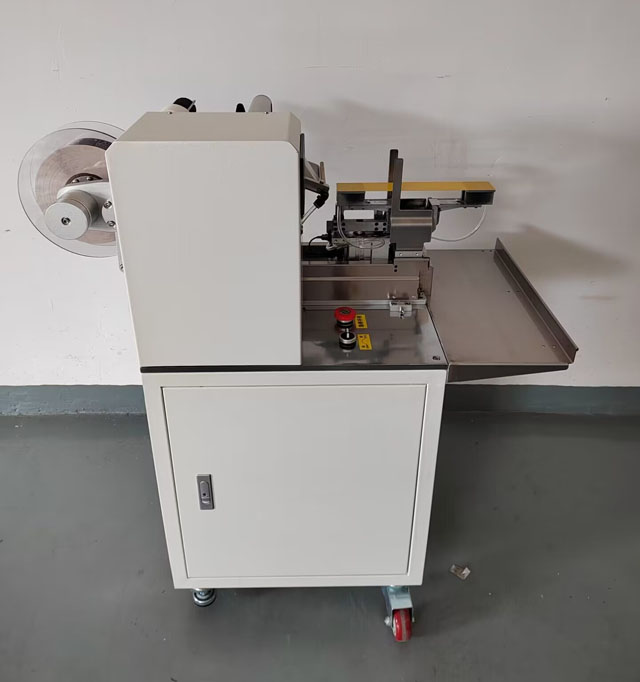

Aspectul echipamentului, piese importante și interfața de control om-mașină

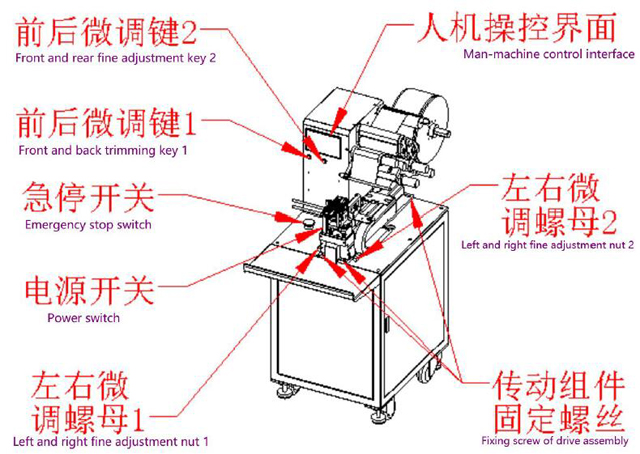

Părți importante.

Ecranul principal.

• Cantitatea lotului: Când producția reală este mai mare sau egală cu producția planificată, echipamentul încetează să funcționeze.
• Cantitate: Numărul de ieșiri poate fi resetat apăsând tasta „Setare Zero”.
• Etichetarea a fost deblocată (etichetarea a început)/blocata (etichetarea suspendată):
• După oprirea etichetării pentru un anumit timp ("autoblocare" în ecranul "control manual" poate seta timpul, unitatea este "secunde"), sistemul se va bloca automat (etichetarea suspendată) și apăsați acest buton pentru a debloca.

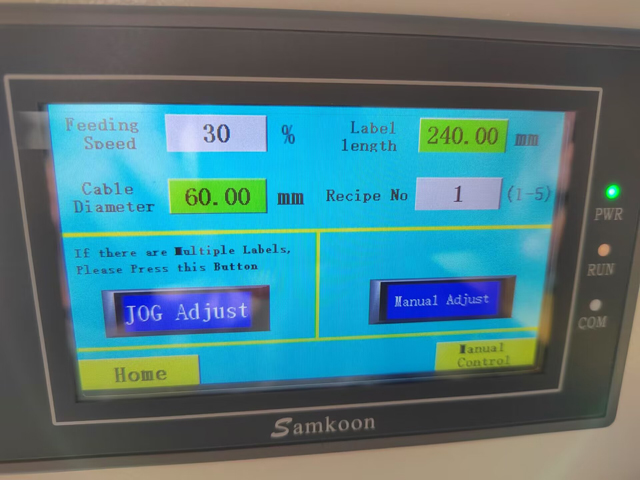

Parametrii.

• Viteza de alimentare: A. Se referă la viteza de îndepărtare a etichetelor de pe placa de stripare, ajustată cu 0-100%.
• Lungimea etichetei: lungimea unei singure etichete, în mm.
• Rețetă nr: Se pot rezerva cinci grupuri.
• Jog: Faceți clic pe această tastă și sistemul va scoate automat eticheta o dată.
• Apăsați lung și etichetați: apăsați și mențineți apăsată această tastă până când apare „OK”, iar lungimea etichetei va fi calculată automat o dată.

Control manual

• Întârziere de primire a etichetei: timpul de pauză după ce eticheta este finalizată și placa de absorbție a etichetei este deschisă.
• Viteza plăcii de etichetă: viteza capului indicator care primește eticheta, ajustată cu 0-100%.
• Lungimea etichetei: controlați lungimea decolării etichetei de pe placa de etichetă, în mm.
• Poziția curentă: afișare în timp real a distanței de poziție a alunecării modulului de transmisie a etichetei, unitate: mm;
• Etichetare întârziată: După ce comutatorul de inducție este declanșat de fir, etichetarea va fi întârziată.
• Autoblocare: setați cât timp va fi blocat automat după oprirea etichetei.
• Înainte: apăsați tasta „Înainte”, modulul de unitate de etichetă va aluneca înainte, iar această funcție poate regla distanța poziției de primire a marcajului.
• Înapoi: apăsați tasta „Înapoi”, modulul de unitate de etichetă va aluneca înapoi, iar această funcție poate regla distanța de la poziția inițială a etichetei.
• Resetare: apăsați tasta de resetare pentru a readuce capul etichetei la zero.
• Suflarea țevii: faceți clic pe această tastă pentru a sufla aerul prin țeavă.
• Aspirație standard: faceți clic pe această tastă pentru a aspira placa standard.
• Fit: apăsați tasta „fit”, iar cilindrul de aer prins de placa goală dreaptă și cilindrii mobili superiori și inferiori ai modulului de plasare a cablajului de sârmă se vor mișca,
• Suflarea etichetei: faceți clic pe această tastă pentru a aspira placa de etichetă pentru suflare.
• Etichetare: apăsați și mențineți apăsată această tastă pentru a eticheta.
• Acțiune în serie/acțiune unică: acțiunea în serie se referă la finalizarea unui ciclu de producție de fiecare dată când este declanșată, iar acțiunea unică se referă la finalizarea unei singure acțiuni de fiecare dată când este declanșată.

Metoda de operare:

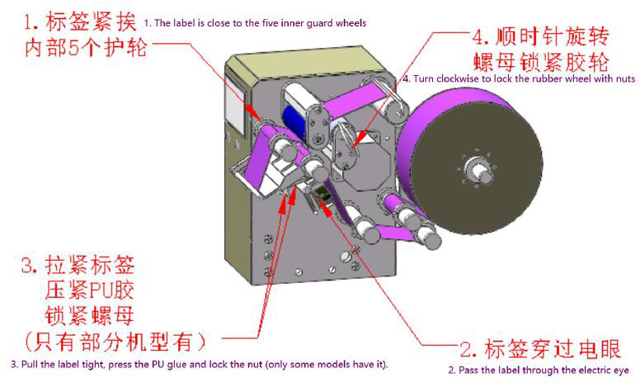

Pentru instalarea etichetei, instalați eticheta pe modulul de îndepărtare a etichetei, așa cum se arată în figura de mai jos.

Lansare

Rotiți comutatorul de alimentare în sensul acelor de ceasornic pentru a porni alimentarea. Apăsați tasta de oprire de urgență și rotiți-o în sensul acelor de ceasornic pentru a reseta.

Schimbarea liniei și reglarea mașinii

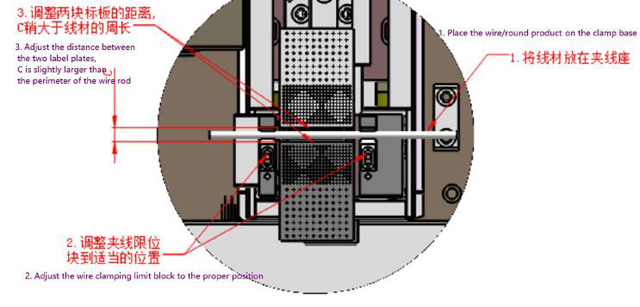

În funcție de diametrul firului, reglați distanța dintre baza cablajului și placă, așa cum se arată în figura de mai jos

Introduceți lățimea hârtiei de suport și, respectiv, diametrul firului în coloana de lățime a hârtiei de suport din Figura 3.

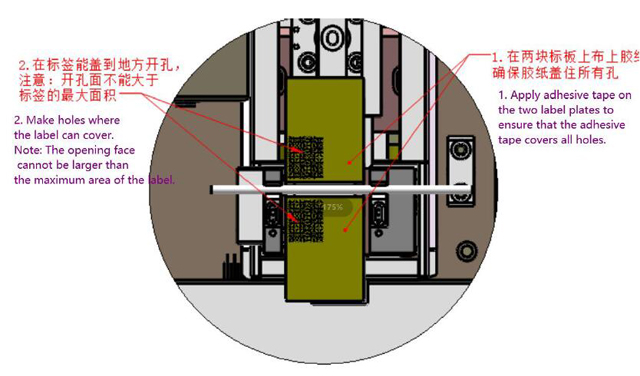

Aplicați bandă și faceți găuri

Fața și spatele etichetei nu sunt aliniate

În procesul de producție, dacă eticheta nu este aliniată în față și în spate, o puteți ajusta direct în coloana „Lățimea hârtiei de jos”, puteți, de asemenea, să faceți clic pe „tasta de reglare fină față și spate 1” și „față și spate fină”. tasta de ajustare 2" pentru a regla și modificați 0,1 mm de fiecare dată când faceți clic.

Eticheta stânga și dreapta nu sunt aliniate

Dacă părțile stânga și dreaptă ale etichetei nu sunt aliniate după ce eticheta este pliată în jumătate, mai întâi slăbiți cele patru șuruburi de fixare ale ansamblului de antrenare, apoi reglați piulițele de reglare fină din stânga și din dreapta în funcție de direcția de abatere și de gradul etichetei. , și în cele din urmă blocați cele patru șuruburi de fixare ale ansamblului de antrenare.

Întreținerea echipamentului de aplicare a etichetelor tip steag:

• Presiunea puternică este strict interzisă, vă rugăm să păstrați curatenia în orice moment;
• Lubrifiați și întrețineți mașina conform programului;
• Adăugați ulei lubrifiant în poziția de mișcare a plăcii de etichetă o dată pe lună
• Verificați regulat dacă există ulei de lubrifiere în paharul de ulei al separatorului ulei-apă. Dacă nu, completați-l la timp.
• Verificați uzura curelei sincrone la toate părțile mașinii la fiecare trei luni
