Mașină de etichetat pliabilă cu imprimare-aplicare a autocolantelor de sârmă de cablu semiautomată

Mașină de etichetat pliabilă cu imprimare-aplicare a autocolantei semi-automată

Model: VK-T807
Precizie de etichetare: ± 0,2 mm;
Viteza de etichetare: 1500-1800 buc/h
Diametru mic de sârmă Tip: Viteză 2000p buc/h
Dimensiunea produsului aplicabilă: Tip de bază: Diametru: 6~15mm
Tip cu diametru mic: 1~5mm
Tip cu diametru mare: mai mult de 15 mm trebuie personalizat
Dimensiunea etichetei aplicabile: Lungime: 25~210mm Produsele din afara acestui interval trebuie personalizate Latime: 10~65mm
Dimensiune totală: 850 * 650 * 1300 lungime × lățime × înălțime, eticheta lungă va crește dimensiunea lățimii
Alimentare adecvată: 220v/50hz;
Greutate totala: 128 Kg.

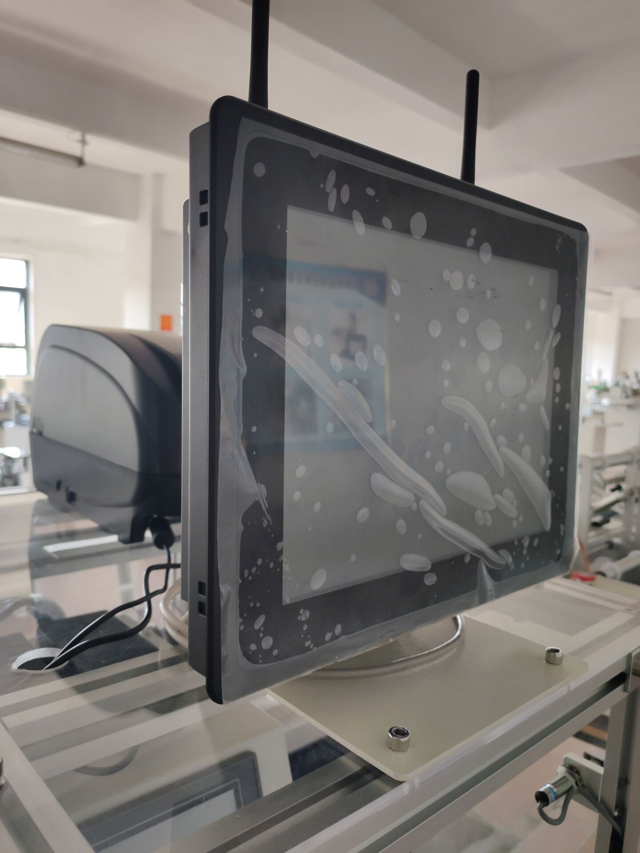

Qr Coder cu parte pentru imprimantă în timp real

Parametrii tehnici a modelului standard, alte cerințe și funcții speciale, pot fi personalizați.

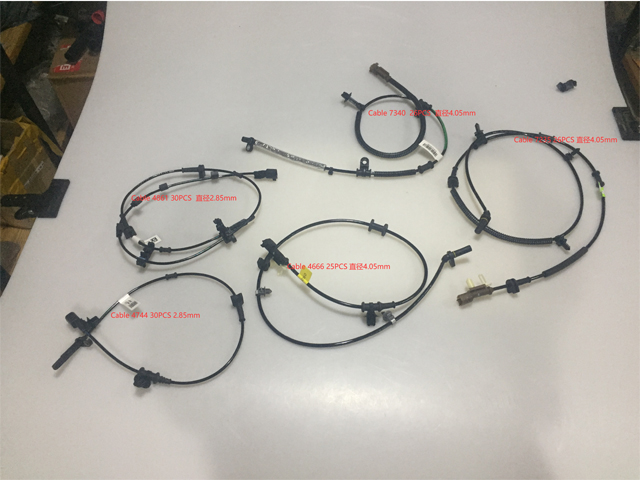

Aplicabil pentru plierea etichetelor pe tot felul de fire și cabluri, cum ar fi liniile de alimentare, cablurile periferice ale computerului, cablurile senzorilor electronici, cablurile căștilor, liniile de alimentare, liniile de fibră optică, liniile de cabluri, cablurile de cabluri, cablurile USB, cablurile de fax / imprimante , etc.

Aplicabil pentru o gamă largă de dimensiuni de produse, ușor de ajustat și înlocuit diferite produse.

Procesul de operare:

Principiul de bază: Senzorul detectează trecerea produsului, semnalul de întoarcere către sistemul de control al etichetei, semnalul procesat prin procesare PLC, livrarea etichetei în poziția prestabilită a produsului la momentul potrivit, când produsul trece prin mecanismul de acoperire, etichetele vor fi acoperite solid, etichetare acțiunea este finalizată.

Procedură: Pune pe produs -> Detectare produs (automat) -> etichetare (automat) -> Acoperire (automat) -> colectează produsul etichetat.

Caracteristici

Gamă largă de aplicații, potrivite pentru diferite specificații de produs;

Utilizare convenabilă, reglare largă, etichetare pe produse cu specificații diferite.

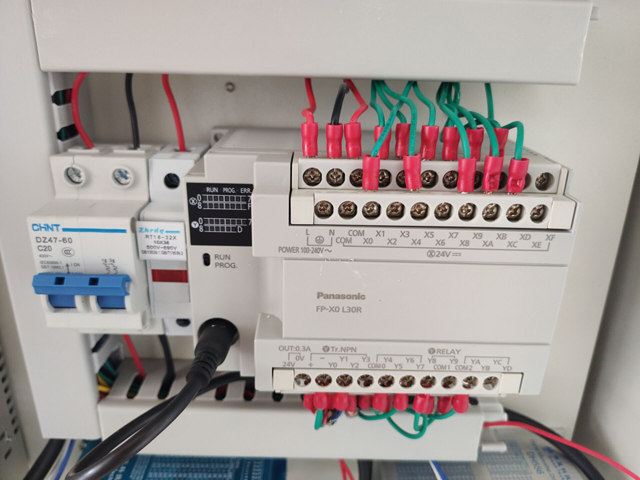

Stabilitate ridicată, sistem de control electronic avansat constând din Panasonic PLC Germania etichetă ochi electric, echipamente de sprijin 7 × 24 de ore de funcționare;

Domeniu de aplicare:

Etichetă aplicabilă: etichetă/film autoadeziv, cod electronic de monitorizare, cod de bare și așa mai departe.

Aplicație: sârmă și cablu, lățime mare, mai multe specificații, produse de etichete pliabile de înaltă precizie.

Industria aplicabilă: utilizat pe scară largă în electronică, sârmă, cablu și alte industrii.

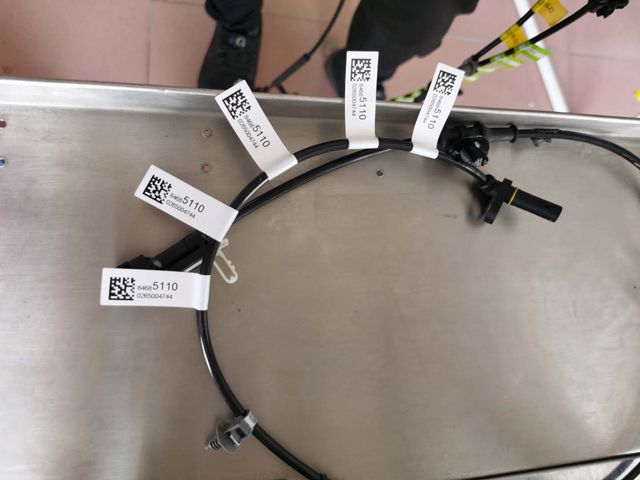

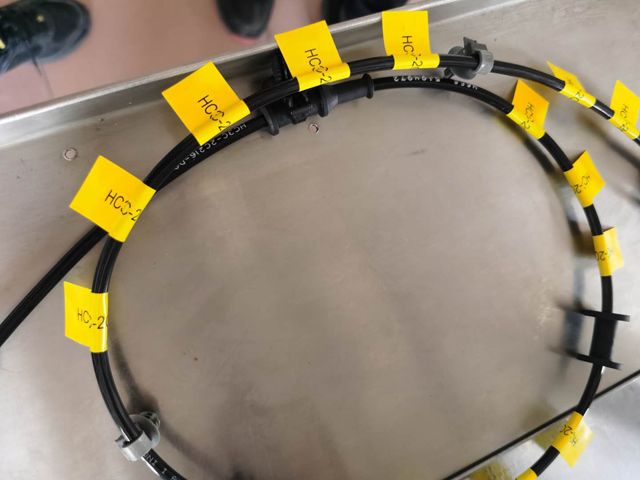

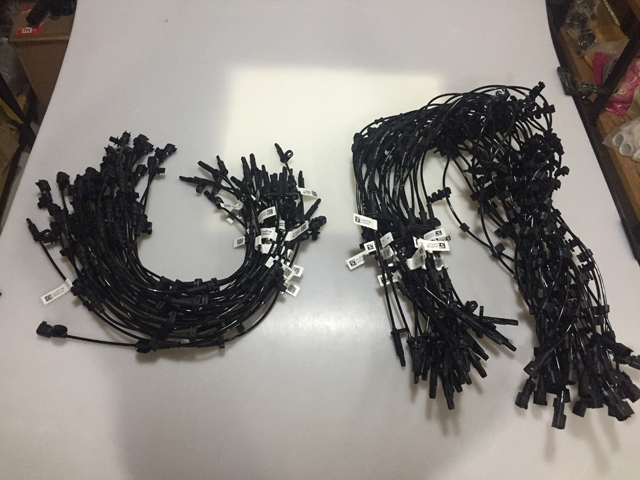

Aplicație: etichetare fire, etichetare periferice computer, cablu USB etc.

Dispozitivul pliabil poate fi ajustat, gama non-produs poate fi personalizată în funcție de mostrele clienților.

Cum se operează mașina de etichetat?

Vă rugăm să confirmați tensiunea sursei de alimentare (220 V ca), presiunea aerului 4-6 kgf și sursa de alimentare externă trebuie să aibă împământare fiabilă înainte de operare.

Alimentare electrică.

Nu blocați orificiul de răcire al șasiului.

Tehnicienii neprofesioniști interzic cu strictețe deschiderea șasiului.

Intervalul de operare al contactului cu corpul este strict interzis atunci când echipamentul este utilizat.

Când echipamentul defectează, întrerupătorul de alimentare trebuie închis mai întâi și întreținerea electrificată este strict interzisă.

Mașina este utilizată pentru operația de pliere și etichetare a cablajului de sârmă și a tijei rotunde.

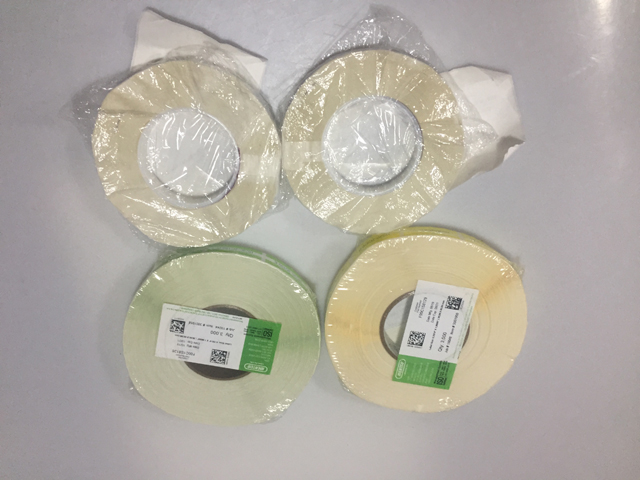

Parametri de etichetă aplicabili: diametrul interior 76mm al rolei de etichetă și diametrul exterior max240mm; (alte specificații ar trebui fixate). Material de etichetă: pvc, animale de companie, pânză, hârtie și așa mai departe; specificația etichetei: conform mașinii specifice

Precizie de etichetare: = 0,2 mm;

Capacitate: 1500 buc/h;

Dimensiune exterioara: 630*740*1040 mm (l*l*h);

Greutatea mașinii: aproximativ 86 kg;

Cablaj aplicabil: în funcție de mașina specifică

Descrierea operațiunii

Instalare:

Mută dispozitivul în poziția de instalare necesară.

A călcat în picioare frâna universală a roții și a fixat roata universală pentru a o face netedă.

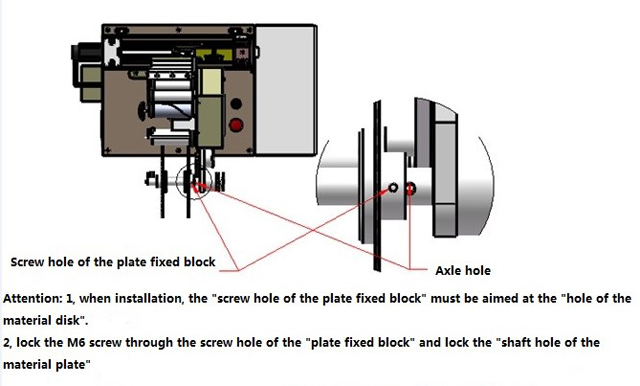

Etichetați placa deflectoare: la instalare, trebuie să fixăm „gaura pentru șuruburi a blocului de fixare a discului” la „gaura arborelui material”, și să înșurubați șurubul m6 prin orificiul șurubului blocului de fixare a materialului și să-l blocăm în orificiul axului al tava de materiale.

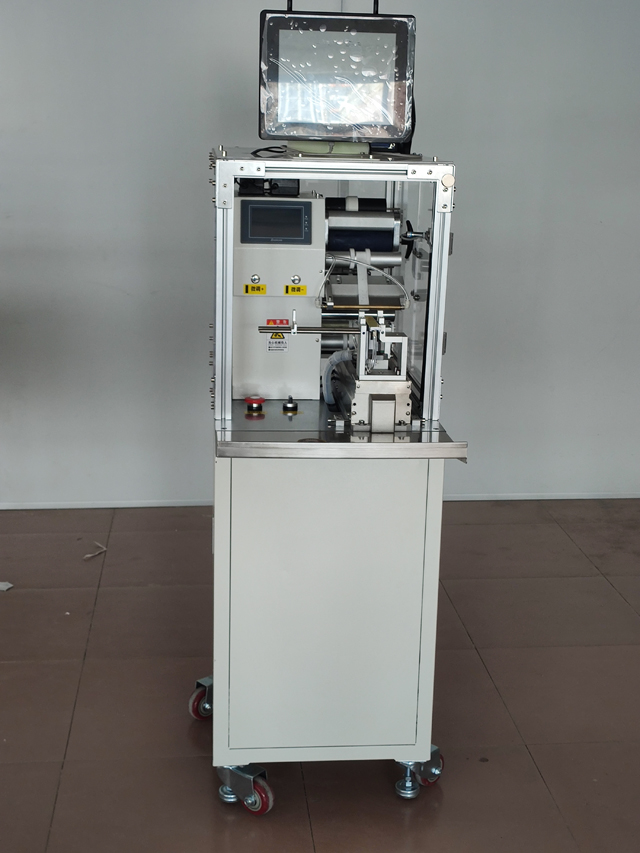

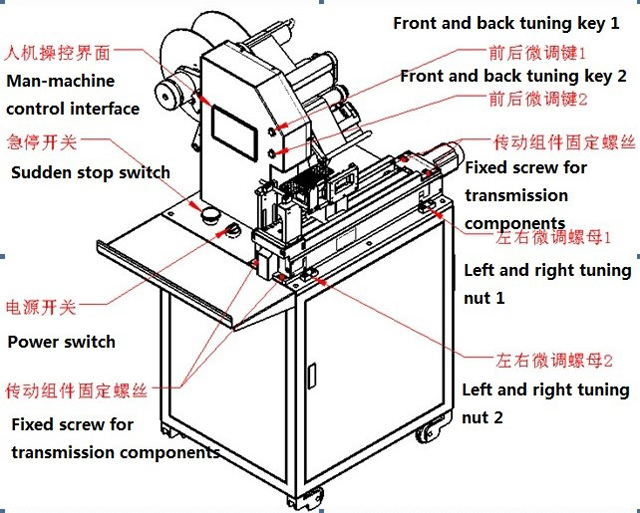

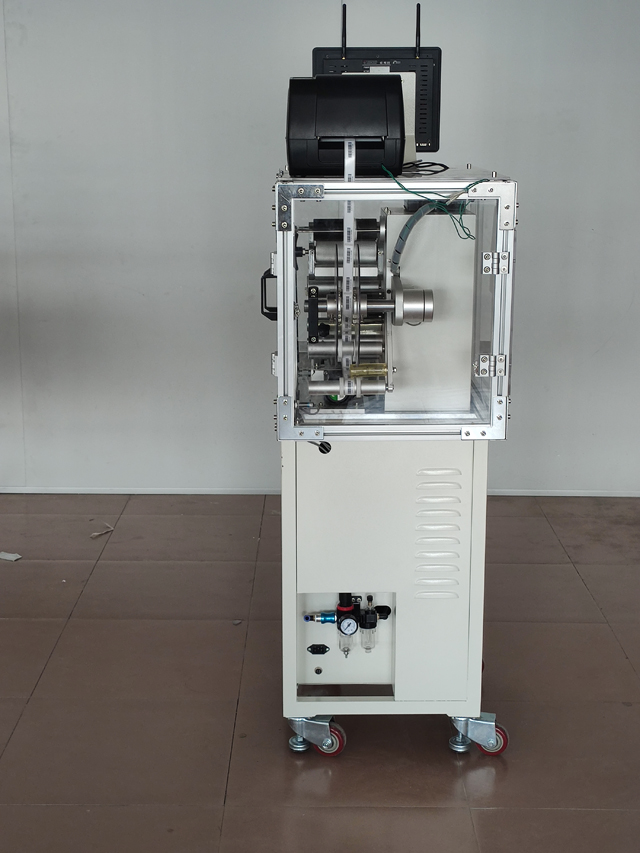

Aspectul echipamentului, piese importante și interfața de control om-mașină

Părți importante.

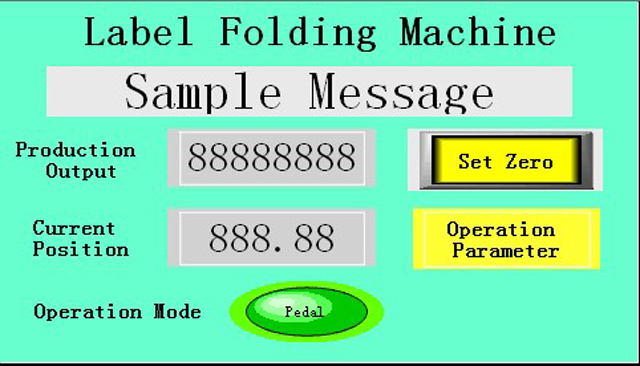

Poza principală.

Ieșire: numărarea capacității, apăsați tasta „ieșire zero” la zero;

Poziția curentă: afișarea în timp real a distanței de poziție a modului de alunecare al modulului de transmisie a etichetei, unitatea mm;

Modul de funcționare este „automat” și „bandă de rulare” de două feluri.

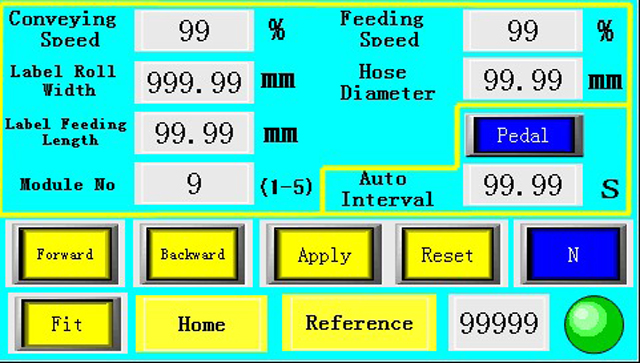

Parametrii utilizator

Viteza standard a plăcii: viteza de funcționare a plăcii indicatoare, ajustată în funcție de 0-100%.

Viteza marcajului: se referă la viteza etichetei scoase de pe placa de stripare, ajustată cu 0-100%.

Lățimea hârtiei de jos: lățimea hârtiei de etichetă, unitate mm.

Diametrul firului: intrare cu diametrul unui singur fir, fir plat sau intrare cu mai multe fire direct pentru a combate grosimea dublă, mm.

Lungimea marcajului: controlați lungimea etichetei de pe placa de stripare, unitate mm.

Înainte: apăsați tasta „înainte”, modulul de unitate de etichetă va aluneca înainte, această funcție poate regla distanța poziției țintă.

Înapoi: apăsați tasta „înapoi”, modulul de unitate de etichetă va aluneca înapoi în spate, această funcție poate fi depanată de la distanța poziției punctului de etichetare.

Potrivire: apăsați tasta „ajustare”, cilindrul de clemă a plăcii de aer drept și modulul de plasare a cablajului vor deplasa cilindrii în mișcare superior și inferior. Această funcție poate depana distanța dintre cablajul și strângerea plăcii de vid.

Resetare: întoarceți antetul înapoi la zero după butonul de resetare.

Electricitate: după înlocuirea diferitelor specificații ale hârtiei de bază pentru etichete, apăsați lung tastele electrice pentru a permite sistemului să învețe automat etichetele și pătrunderea de jos a hârtiei.

Metoda de operare:

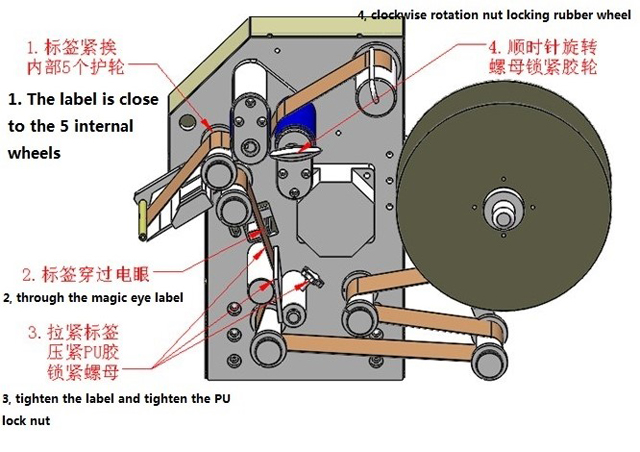

Eticheta este instalată, iar eticheta este instalată ca mai jos pe modulul de stripare.

Rotiți comutatorul de alimentare în sensul acelor de ceasornic și porniți alimentarea. Apăsați tasta de oprire și rotiți în sensul acelor de ceasornic.

Masina de comutare si reglare

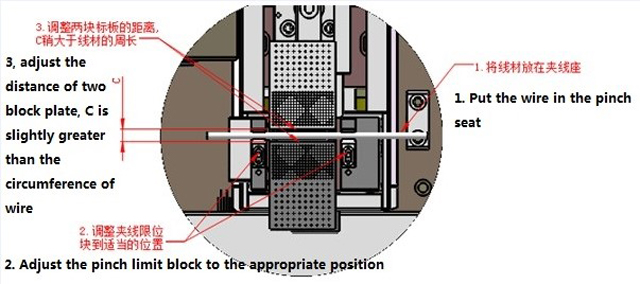

În funcție de diametrul firului, de reglare, de locul de conectare, de distanța dintre plăci, cum ar fi figura următoare

Introduceți lățimea hârtiei de jos în lățimea hârtiei de jos din Figura 3, iar diametrul firului este introdus la diametrul firului.

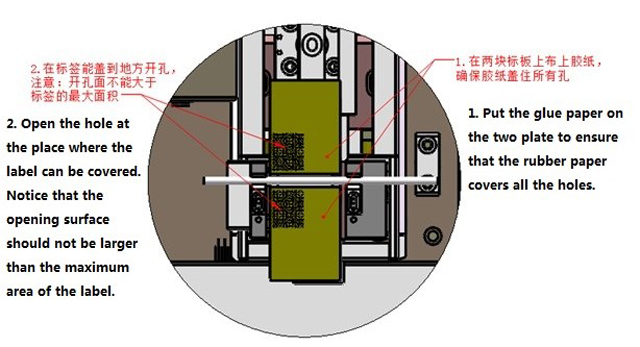

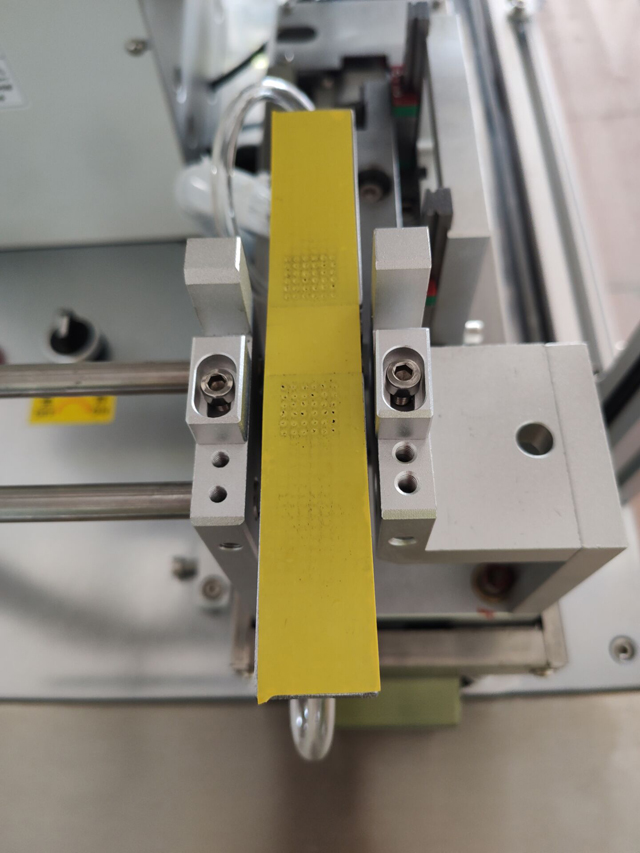

Bandă adezivă și deschideri

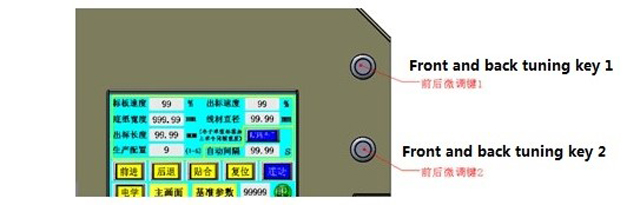

În procesul de producție, dacă eticheta nu este aliniată înainte și după etichetă, aceasta poate fi ajustată direct în coloana „lățimea hârtiei de jos”. Se poate muta, de asemenea, "tasta de ton față și spate "1" tasta de acord micro față și spate 2", fiecare mișcare pentru a schimba 0,1 mm.

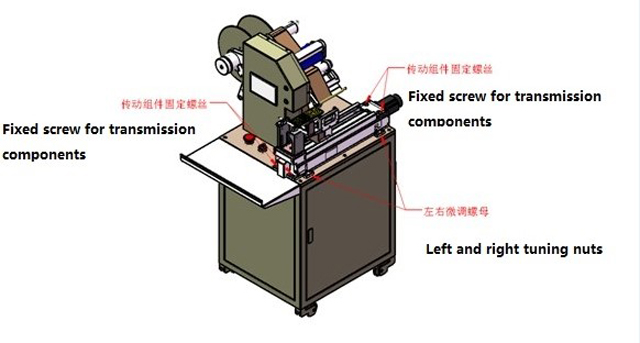

Etichetați mașina de reglare stânga și dreapta

Dacă etichetele sunt pliate, dacă părțile din stânga și din dreapta nu sunt aliniate, cele patru componente ale transmisiei trebuie slăbite, apoi piulițele de tăiere din stânga și din dreapta trebuie ajustate în funcție de direcția de abatere și de gradul etichetelor. În cele din urmă, cele patru componente ale transmisiei trebuie blocate.

Întreținere și întreținere

Interziceți strict presiunea, vă rugăm să păstrați curatenie în orice moment.

Pentru a lubrifia mașina la timp. Poziția activă a plăcii standard se adaugă o dată pe lună. Dacă există o sincronizare a uleiului de lubrifiere, verificați cupa separatorului, dacă nu suplimentul în timp util.

Trei luni pentru a verifica uzura curelei sincrone la diferitele părți ale mașinii
