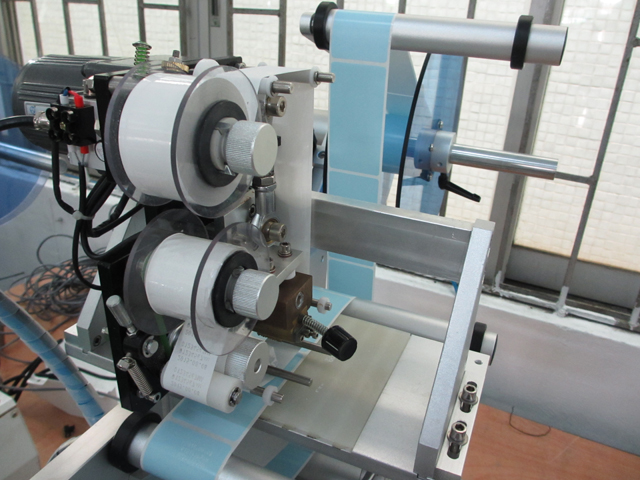

Mașină pneumatică de etichetare cu rulare a sticlelor rotunde, pătrate, cu codificator

• Aplicați lungimea etichetei: 10 mm~150 mm
• Aplicați lățimea etichetei: 10 mm~150 mm
• Aplicați rola de hârtie cu diametrul interior: 40 mm sau 76 mm
• Diametrul exterior al rolei de hârtie: φ≤250 mm
• Temperatura interioara: -10°c ~40°c
• Umiditate interioară: 35~85﹪
• Alimentare: 220V,50HZ
• Dimensiune totală: 550*550*650 (L*W*H)
• Greutate: 78 kg

Instrucțiuni de utilizare a echipamentului pe mașina de etichetat cu rulare:

Model de dispozitiv: VK-T805

Nume: mașini de etichetare semi-automată a sticlelor plate și rotunde

Circumstanta de functionare a masinii de etichetat cu rulare

1. Utilizarea acestui dispozitiv este strict interzisă în următoarele medii,

2. Asigurați-vă că priza de alimentare și interfața de alimentare pot fi în contact strâns sau contactele slăbite pot duce la un pericol de incendiu.

3. Nu așezați obiecte grele pe cablul de alimentare, iar cablul de alimentare deteriorat poate provoca șoc electric sau pericol de incendiu.

4. Înainte de curățare sau în ulei antirugina, asigurați-vă că ați deconectat cablul de alimentare de la dispozitiv, în caz contrar riscând incendii și deteriorarea echipamentului.

5. Nu utilizați priza slăbită sau deteriorată sau cu pericol de șoc electric și incendiu.

6. Utilizați împământarea corectă, utilizarea prizei neîmpământate în mod corespunzător va cauza riscul de șoc electric și deteriorarea echipamentului.

7. Nu udați mâna când atingeți priza sau riscul de electrocutare.

8. Când dispozitivul mobil, asigurați-vă că cablul de alimentare de la sursa de alimentare, sau acestea riscă incendii și deteriorarea echipamentului.

9. Utilizarea dispozitivelor la standardul corect de tensiune/curent, fără tensiuni/curenți adecvate, munca va duce la riscul de electrocutare, incendiu sau deteriorare a echipamentului dumneavoastră.

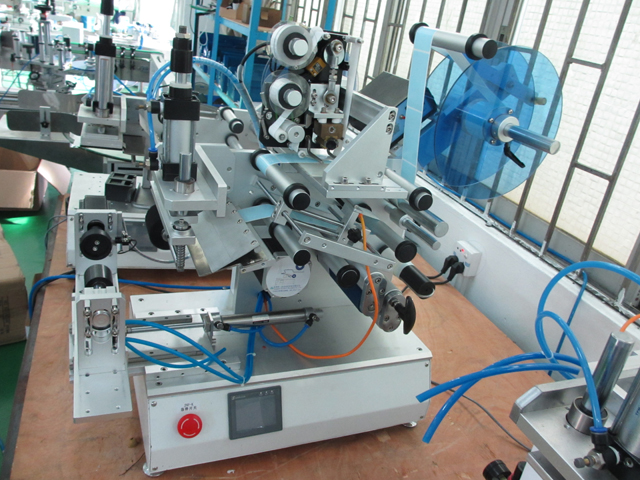

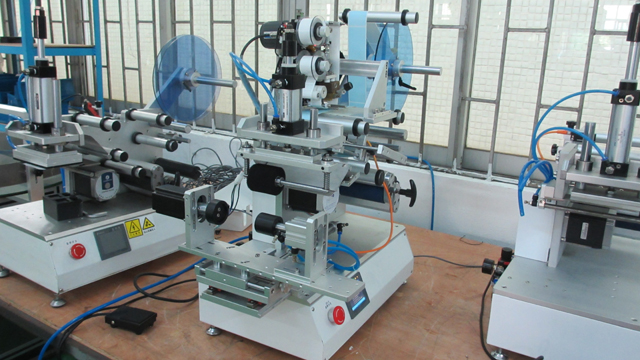

Mașină de etichetat VK-T805

Introducere mașină de etichetat

Mașina de etichetare este aplicată automat pe suprafața produsului cu numele scurt al unui dispozitiv de automatizare, poate înlocui etichetarea manuală, poate îmbunătăți eficiența și calitatea producției. În funcție de gradul de automatizare, pot fi împărțite în mașini de etichetat manuale, mașini de etichetat semi-automate și mașini de etichetat automate; în funcție de forma produsului, poate fi împărțit în mașină de etichetat sticle rotunde, mașină de etichetare parțială și mașină de etichetat sticle cu formă specială; în funcție de etichetare și plasarea produsului, pot fi împărțite în mașini de etichetare verticale și orizontale.

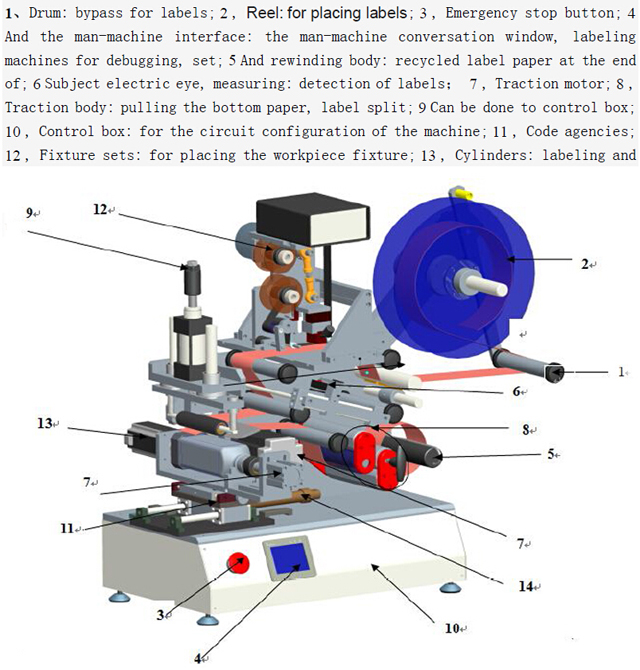

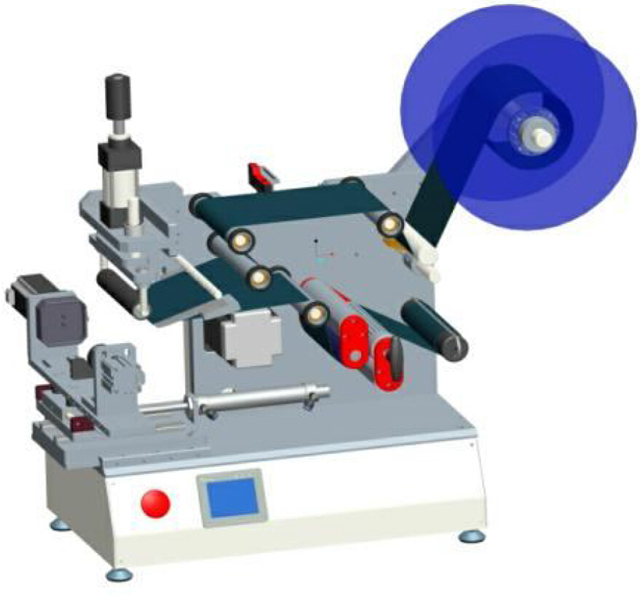

Explicația desenului pe modelul VK-T805:

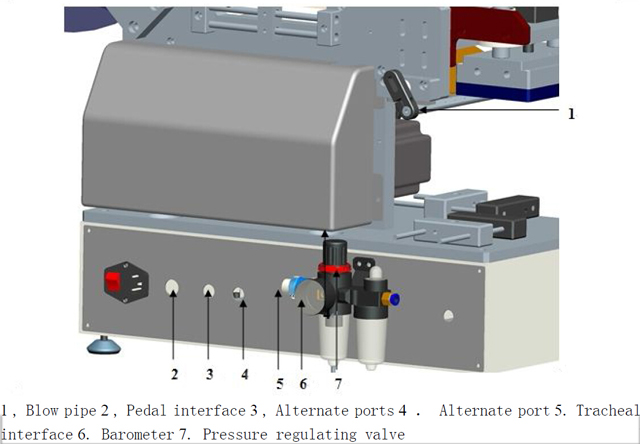

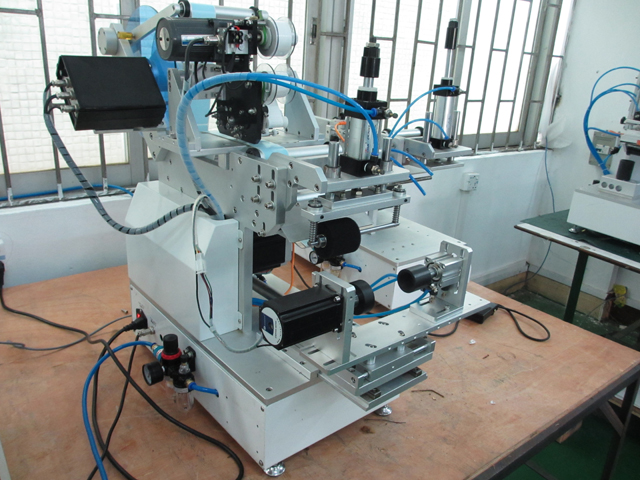

Spatele mașinii

Parametri tehnici:

1. Aplicați lungimea etichetei: 10 mm~150 mm

2. Aplicați lățimea etichetei: 10 mm~150 mm

3. Aplicați rola de hârtie cu diametrul interior: 40 mm sau 76 mm

4. Diametrul exterior al rolei de hârtie: φ≤250 mm

5. Temperatura interioară: -10° c ~40° c

6. Umiditate interioară: 35~85﹪

7. Alimentare: 220V, 50HZ

8. Dimensiune totală: 550*550*650 (L*W*H)

9. Greutate: 78kg

Domeniul de aplicare al

1. Utilizat pe scară largă în industria alimentară, farmaceutică, cosmetică, cosmetică, electronică și alte industrii.

2. Pentru semifabricate sau produse finite în imprimare și etichetare semiautomată a suprafeței cu arc parțial.

3. Poate eticheta atât sticle plate, rotunde sau ovale sau alte forme de sticle, vezi imaginile eșantioane după cum urmează:

Teoria etichetării

1. Sistem de transmisie: motorul acționat de sistemul de transmisie cu curele de distribuție și instituțiile de recepție, oferă impulsul împărțirii etichetei, realizând astfel decaparea și reciclarea hârtiei la sfârșitul etichetei.

2. Sistem de control: această mașină folosește comenzile combinate electrice și cu gaz, ochi electrici (senzori) și comutatorul cu picior transmite semnalul primit către PLC în procesorul central în conformitate cu programul setat pentru procesare, realizând astfel decaparea, aspirarea, editarea etichetelor și numărarea funcţie.

Procese operaționale

Porniți eticheta de instalare corectată cu o etichetă de reglare electrică a etichetei pentru ochi

Pornire/Oprire

Pornire:

1. În jurul mașinii și curățat, verificați dacă există fenomene libere.

2. Etichetați și conectați cablul de alimentare la spatele prizei de alimentare, iar comutatorul de lângă priza este deschis.

3. Conectați celălalt capăt al cablului de alimentare la priza de curent alternativ, folosind tensiunea de 220V, 50Hz.

4. Panoul principal al comutatorului de oprire de urgență se deschide

5. Accesul la gaz de înaltă presiune în orificiu (și confirmați că întrerupătorul este deschis)

Închidere:

1. În cazul utilizării normale, puteți conecta cablul de alimentare de la priza de curent alternativ sau puteți apăsa direct întrerupătorul de oprire de urgență.

Atenţie!!!

2. Nu conectați cablul de alimentare sau sursa de alimentare în mână când contactul umed, va provoca un șoc electric.

3. Nu așezați obiecte grele pe cablul de alimentare.

Verificați ajustările

1. Etichetele „1” din jur, în funcție de eticheta din acea parte a volumului, în volum în interiorul suprafețelor urmează metoda de ocolire a diagramei.

2. Corpul de prindere „2”, în jurul geamandurii prima eliberare, după ce apăsați din nou.

3. Cu observarea cu ochiul liber, observarea pe etichetă după „5” la Peel Board, eticheta fiind despărțită pentru a fi în poziția fracțiilor efective ale capului de aspirație, prezentată în figura anterioară. Dacă nu este corect, eticheta trebuie să fie reglată grosier.

4. În serviciul „3” și „4” între etichete pentru a detecta ochiul electric, în jur de lung cu etichetă trebuie testat atunci când gaura magică a fantului ochiului pentru a testa ochiul electric poate detecta modificări între etichetă și etichetă, ochiul electric pentru mai multe seturi consultați secțiunea „Setări electrice pentru ochi”.

5. După sfârșitul corpului de tracțiune „6”, trebuie să respectăm strict forma „S” din jurul legii și mânerul „T” să fie bine marcate cu starea, altfel ar provoca o ofertă nepermisă sau incapabilă de a trage capătul centurii.

6. „7” pentru corp de înfășurare, axă și cleme rotunde din oțel negru pentru activități, capătul clemei de agrafă.

Corectat

1. După finalizarea celor de mai sus, pe butonul „automat/manual” din panou la starea „manual”, vă rugăm să vă asigurați că alimentarea este conectată și pornită, apoi apăsați comutatorul „jog”, tracțiunea trăgând hârtia de jos aproximativ 0,5 metri, este conceput pentru a oferi hârtiei de jos liberă și corectă.

2. Când hârtia de jos este corectată automat, vom ajusta cu toții rolele de pe cercul limită, referința prezentată în diagrama anterioară, vom muta cercul limită pe ambele părți ale hârtiei.

Mișcați ochiul electric

1. Pe suprafața butonul "Automatic / Manual" pentru a "manual", apoi apăsați comutatorul "jog", de data aceasta cu observarea cu ochiul liber a Peel Board, astfel încât etichetele din panourile de bandă 0 ~ 1mm pot fi.

2. Apoi mutați ochiul electric de testare a etichetei, puneți între acele etichete și etichete la capătul hârtiei, acordați atenție testării luminilor electrice pentru ochi, când ochii electrici de detectare se mișcă de la etichetă sau de la capătul etichetelor de hârtie, luminile vor comuta între pornit și nu pornit.

Dimensiunile din diagrama de mai sus, asigurați-vă că capul de aspirație este la distanță de panourile benzii de 0,5 ~ 1 mm, puteți slăbi șuruburile pentru a regla

Astfel încât să puteți asigura o tranziție lină la capul de aspirație al poziției etichetei. (De obicei, această poziție s-a ajustat bine)

Atenţie!!!

1. Confirmați resetarea curelei de apăsare și a dispozitivelor de blocare, altfel va duce la o ofertă incorectă.

2. Verifică dacă testul ochiului electric cu, altfel ar provoca etichetă continuă.

3. Inspectați sistemul de antrenare pentru prindere, altfel nu se va trage hârtia de jos.

Set ochi magic

Marcați ochiul electric (aici sunt doar în scop ilustrativ și nu înseamnă că clienții au achiziționat configurația modelului)

Stânga pentru Germania Dr easy logging GS-63 Ochi electric, dreapta pentru Italia pedicul SR21-IR Ochi electric. În general, sunt folosite pentru a detecta etichetele. Iată metodele lor de ajustare

1, Dr easy logging GS-63 Reglaje electrice pentru ochi:

Motivație: pentru a identifica golurile dintre etichete în funcție de grosime. (Prin lumina pătrunde acolo unde nu există etichetă și nu există etichete de identificat) se aplică la o anumită grosime a etichetelor de hârtie sau a altor etichete

Instrucțiuni pentru butonul: Lumini verzi: lumină de alimentare

Lumină galbenă: pentru a identifica luminile de stare (lumina galbenă este aprinsă, există semnal de ieșire)

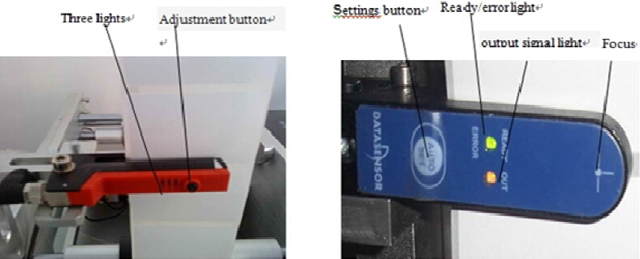

Buton de reglare: ajustat pentru detectarea etichetelor cu setări diferite

În primul rând etichetele prin ochiul magic, cum ar fi următoarea diagramă: dacă trageți etichetele, luminile galbene într-un spațiu între etichete și etichetă sunt aprinse, eticheta este oprită, nu puteți reseta, puteți utiliza direct. Când lumina galbenă este solidă sau este adesea confirmată de carcasă, trebuie să resetați ochiul electric. Setați după cum urmează: mai întâi, etichetele afișate prin ochiul magic al jgheabului în formă de U, există etichete plasate ochi electric în interiorul slotului, apăsați și mențineți apăsat butonul de reglare timp de 3 secunde, puteți vedea ochiul electric intermitent lumini galbene, apoi eliberați butonul, unde nu există nicio etichetă (etichetați doar capătul hârtiei) plasat în fanta ochiului magic, apăsați și mențineți apăsat butonul de reglare timp de 8 secunde, apoi eliberați butonul în acest moment, Configurarea este finalizată. Eticheta ochi electrici trage într-un rezervor, puteți vedea că există etichete lumini galbene stinse, birouri decalaje în etichetă cu eticheta, luminile galbene sunt aprinse.

Italia pedicul SR21-IR Reglaje electrice pentru ochi:

Aparținând ochiului electric Groove, prin cantitatea de lumină care pătrunde puterea de discriminare nu au etichete, aplicați material de hârtie și material de etichetă la sfârșitul unei etichete diferite.

Principiul de detectare, Groove ochi electric lateral fascicule de lumină a declanșat, pentru a primi pe cealaltă parte, atunci când etichetele intermediare, primește cantitatea de schimbare a luminii, prin setarea pragurilor, nu există etichete de identificat.

Metoda de setare

1) Când "gata" Când luminile, eticheta de focalizare a ochiului electric în mijloc, trageți etichetele înainte și înapoi, cum ar fi modificări ale semnalului de ieșire, ochiul electric este în stare de funcționare, poate fi utilizat direct.

2) Apăsați scurt butonul de configurare automată, lumini verzi și galbene, semnal electric care atrage atenția, etichete nedemontabile în acest moment, până când lumina verde clipește rapid.

3) Când lumina verde luminează intermitent atunci când media se află pe secunda la locația de focalizare a ochiului magic.

4) Apăsați scurt „AUTO SET”. Lumina verde este stinsă. Ochiul electric captează al doilea tip de semnale media, etichete nedemontabile în acest moment până când lumina verde rămâne aprinsă.

5) Mutați etichetele, în două descompunere media locală, semnalul de ieșire este aprins, ochi magic setat.

6) „GATA” Ochi solid, magic pentru a utiliza un obiect pe care îl puteți schimba două medii.

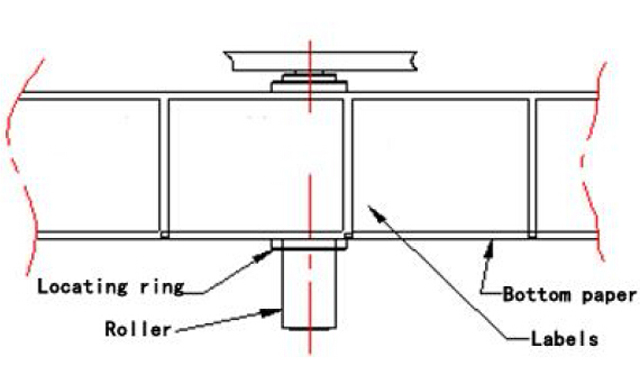

Reglați poziția etichetei

1. Primul container din figura "C", Și apoi încercați să lipiți, locațiile postului de observare și treceți de ajustare "A" și "B" Activități ale blocului de birouri, reglate la locația corespunzătoare.

2. După reglarea corespunzătoare, șuruburile scaunului de activitate trebuie fixate, pentru a nu se slăbi.

3. D Ochi electric de testare încorporat, folosit pentru a testa gratuit produsele. Prin caseta înapoi pe pedală / Stare de pornire a obiectului măsurat pentru a regla mașina de etichetat.

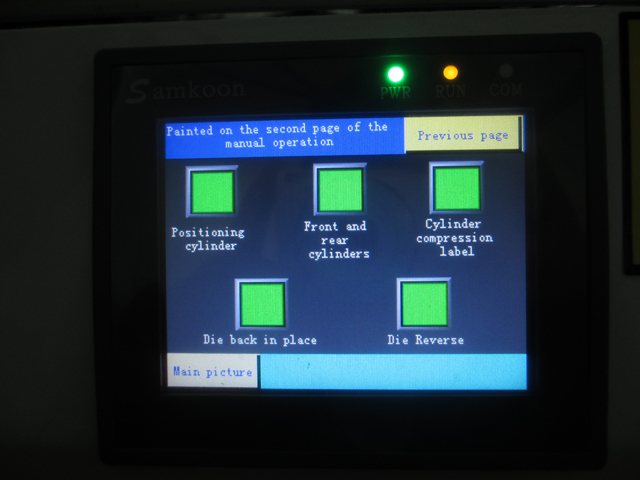

Operare manuală

1. În primul rând, doriți să „Comutați manual / automat” în manual, apoi combinați cu „comutați” pentru a utiliza.

2. Operare manuală folosită pentru utilizare la depanare, pentru etichete corecte

Acțiuni automate

1. În primul rând, doriți să "Comutator manual / automat" este în starea automată și apoi combinat cu "comutatoarele cu picior".

2. Acțiuni automate utilizate pentru utilizare la depanare, inclusiv marcate și etichetate.

Măsurarea ajustărilor electrice ale ochilor:

1. Ochiul electric seria FX-301 este conectat corect:

Ochiul magic trebuie să se asigure că poate fi utilizată instalarea corectă a măsurătorilor, metoda de conectare pentru a conecta așa cum se arată în figura următoare, „în” linie neagră continuă „în afară”, chiar și linia argintie.

2. Principiul de detectare electrică a ochilor:

Ochii electrici în funcție de cantitatea de reflexie a luminii pentru a discerne obiectele. Ochiul electric emite obiecte luminoase, obiectul va reflecta o anumită cantitate de lumină din spatele ochilor, atunci când un obiect care reflectă cantitatea de lumină care atinge valoarea setată, se schimbă semnalul electric al ochiului, semnalează sistemului de control.

3. Comutare stare:

Butonul „Mode/Anulare”, lumina verde în „run”, „teach”, „ADJ”, „L/D”, „TIMER”, „PRO” comută între mai multe documente, indicând diferitele stări de lucru.

• „Run” reprezintă conducerea statului;
• Statutul de predare „Teach”;
• „ADJ” pentru a regla starea;
• „L/D” pentru starea semnalului de ridicare;
• Butonul „PUSH” în jos pentru a confirma, comutați stânga-dreapta la funcția de reglare fină.

4. Set ochi magici:

4.1 Pe premisa că nu există niciun produs pe stația de lucru, deschideți amplificatorul electric de ochi cu capac transparent, apăsați tasta „mod/anulați”, transferat în documentul „predare”, caseta digitală afișează o valoare, această valoare va fi un semnal gol, stabilitate numerică , conform „PUSH” pentru confirmare.

4.2 Apoi așezați produsul pe stația de etichetare, închideți poziția din stânga, observând locațiile, ajustând locația barei de poziție pentru a ajunge la poziția etichetei de pe produs.

4.3 Poziția etichetei când este reglată. Se poate vedea caseta digitală care afișează o valoare numerică, această valoare este atunci când un produs este detectat semnale, cum ar fi "1900", stabilizat, faceți clic pe "PUSH" pentru a confirma. Când este complet, caseta de afișare digitală arată sfaturi BUNE. (Puteți apăsa „mode/anulare” pentru a reveni la „run” poate fi o rulare)

4.4 Transferat în documentul „ADJ”, afișează caseta de afișare numerică = semnal gol (bătăi inimii - semnal gol)/2, valorile implicite ale sistemului pentru prag, valoarea semnalului este mai mare decât valoarea critică, este implicit la obiect, este mai mică decât valoarea critică, implicit este niciun obiect. Semnal de feedback către PLC, emite directivele corespunzătoare. Pragurile pot fi ajustate prin comutarea stânga-dreapta „APȘAȚI” tastele stânga și dreapta, creșterea sau scăderea valorii, modificarea pragului. (De obicei nu necesită ajustare), apoi apăsați „PUSH” pentru a confirma.

4.5 Tasta „Mod/Anulare” înapoi pentru a „rula” starea de rulare. (După finalizarea instalării pentru orice revenire la starea de funcționare „rulare”)

4.6 Închideți capacul transparent, puneți capăt.

4.7 Când produsul este plasat atunci când stația de etichetare, ochiul electric pe semnalul de măsurare este detectat, feedback către PLC, PLC a emis o directivă, mașina de etichetare și-a început părțile legate de muncă.

Componentele electronice de control

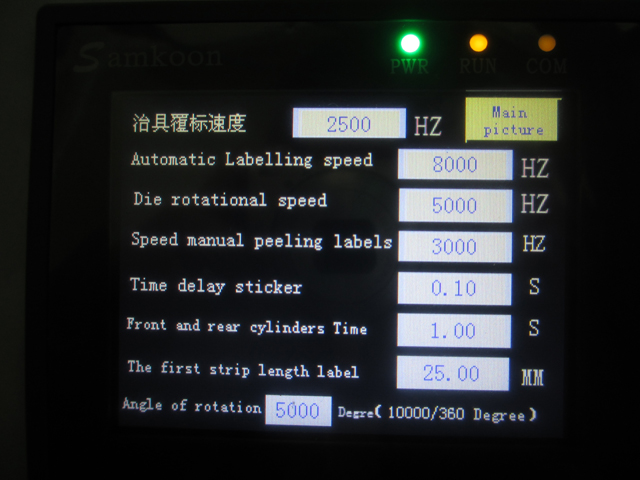

Sistem de control

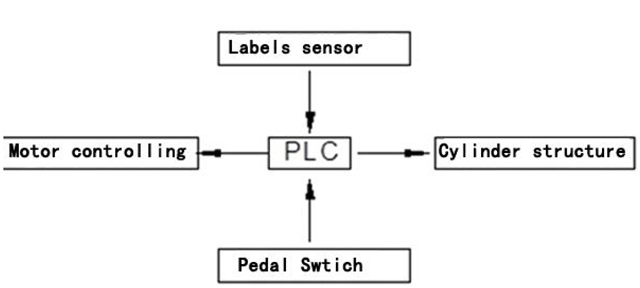

Principiu: Mașina de etichetat se bazează pe PLC, care primește semnale și controlează sistemul. După cum se arată în figura de mai sus, când „comutatorul cu picior” este apăsat, comutatorul cu piciorul va porni semnalul de trimis către PLC, iar PLC-ul îl va procesa conform programului setat, apoi va porni „sistemul de control al motorului” pentru realizează procesul de stripare și alimentare a etichetei. În același timp, „senzorul de poziție a etichetei” (numit și ochiul electric de măsurare a etichetei) va acorda întotdeauna atenție distanței pe care o parcurge eticheta. Când introduce o distanță pentru actualizarea etichetei, „senzorul de poziție a etichetei” va trimite imediat un semnal către PLC. În mod similar, PLC îl va procesa conform programului setat, iar „sistemul de control al motorului” va trimite un semnal de oprire și va porni mașina de aspirare a etichetelor și sistemul de etichetare pentru a finaliza îndepărtarea și lipirea etichetei.

Defecte comune și excluse

Poziția de etichetare instabilă

1. Echipamentul sub presiune poate să nu fie strâns, ceea ce duce la marcat cu vrac, testul electric de ochi inexact.

2. Corpul de tracțiune alunecă sau nu este strâns, rezultând netezirea hârtiei de jos.

3. Forma sau poziționarea pentru a lipi.

La pachet

1. Dispozitivele curelei de presiune sunt prea strânse, ceea ce provoacă o scădere marcată a presiunii.

2. În funcționarea automată este marcat cu rectificare fără abatere și redresează un înapoi la.

Calitatea etichetării nu este bună, există bule sau cute

1. Eticheta poate fi prea subțire, legea lipirii prin aspirare nu se aplică etichetelor moi și subțiri transparente

Echipamentul nu are reacție

1. Confirmați că liniile de alimentare, nicio problemă.

2. Priza de transmisie confirmată de lângă siguranțele sunt intacte, cum ar fi arse, înlocuiți

3. Poate cutia cablaj interne slabe, profesioniști în reparații

Etichetați hârtie la capătul fracturii obișnuite

1. Dispozitivele curelei de presiune sunt prea strânse, ceea ce provoacă o scădere marcată a presiunii.

2. Poate eticheta capătul hârtiei de proastă calitate sau adânc în dinți

Defectarea capului de aspirație sau funcționarea defectuoasă, apare un comportament neetichetat

1. Este un dop pentru orificiul capului de aspirație care provoacă o aspirație insuficientă (garanția presiunii în 0,7Mpa de mai sus)

2. Direcția de suflare a țevii de suflare este incorectă, poate fi ajustată prin mișcare și rotire

3. Acolo unde nu există capace pentru etichete, cu un sigiliu adeziv transparent, reduceți pierderea de aspirație

Etichete continue

Ochiul electric nu este bine setat, resetarea ochiului electric

Colectarea materialelor hârtie reciclată la sfârşitul vracului

În mare parte învechită în spatele curelei de transmisie, înlocuiți cureaua nouă.

Realizarea etichetelor

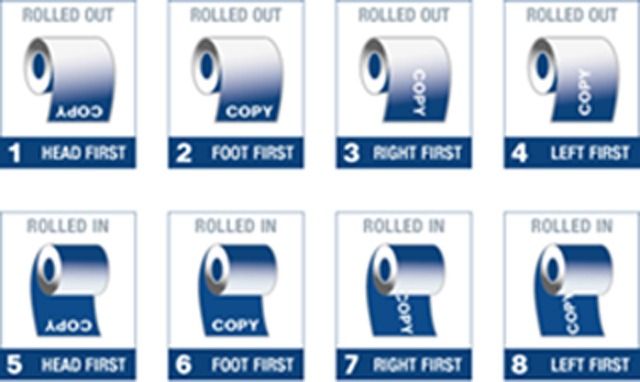

1. Când produceți etichete, notați direcția în jurul geamandurii.

2. Asigurați-vă că detectarea ochiului magic al orificiului de material străin, perforarea hârtiei noaptea nu poate fi lăsată, altfel ochiul electric nerecunoscut, provocând etichete duplicate.

3. Asigurați-vă că eticheta și hârtia de jos sunt deschise.

Întreținere de rutină

1. În condiții normale de utilizare, echipamentul poate fi verificat în mod regulat.

2. Echipamente pentru controlul prafului și tratamentul antirugină în mod regulat.

3. Nu folosiți mult timp, deconectați alimentarea dorită și efectuați lucrările de întreținere.

Anexă

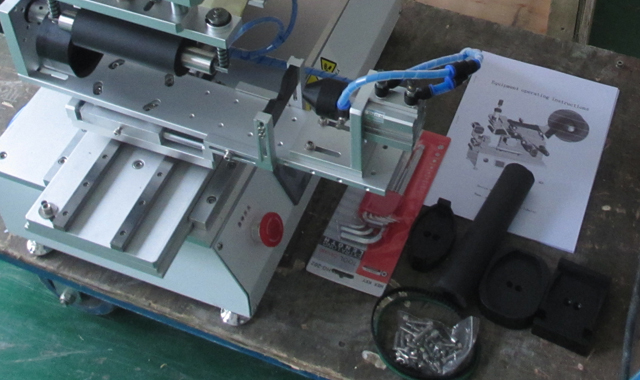

Acest accesorii standard de etichetare: instrucțiuni de utilizare, chei hexagonale, șurubelniță de reglare electrică a ochiului.

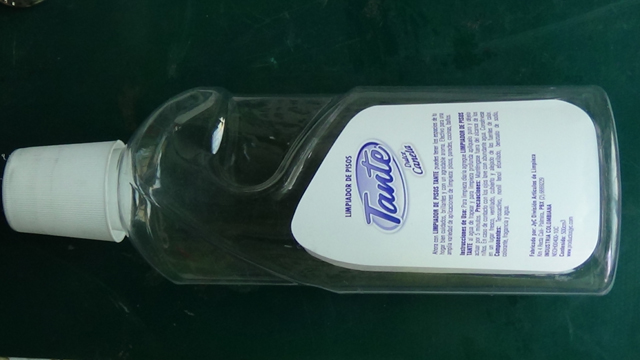

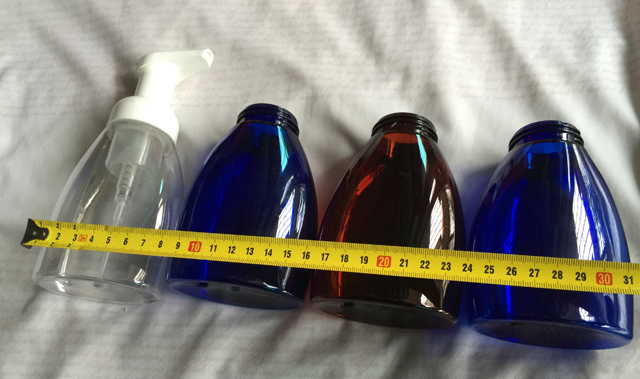

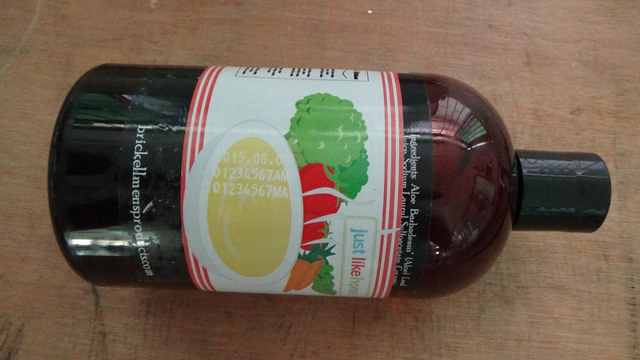

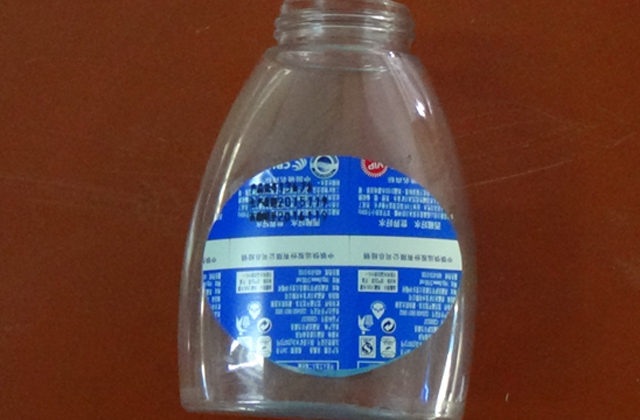

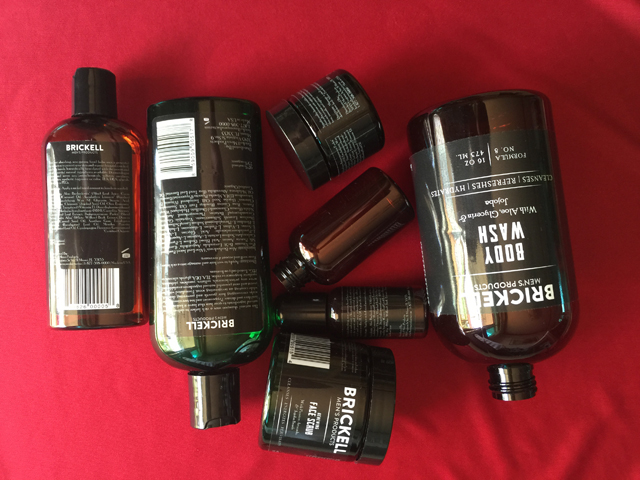

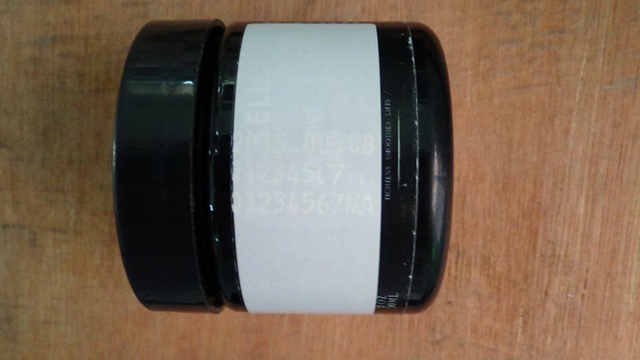

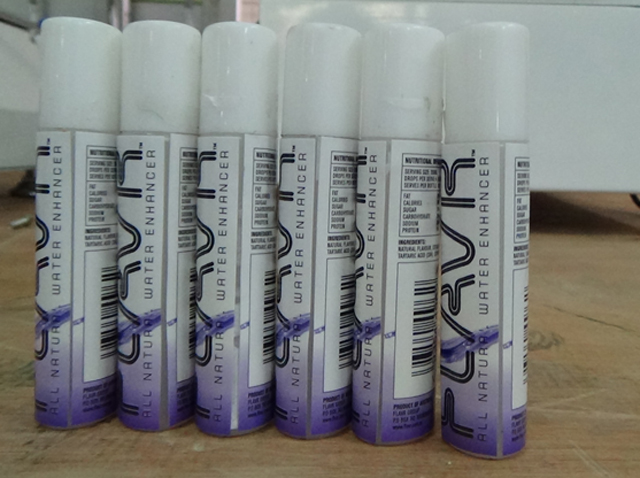

Probele de etichetare pentru diferite forme de sticle:
