Mașină de acoperire a tubului de umplere a tubului de butelii mici de picătură monobloc

• Model: VK-MFC
• Putere: ~220V/monofazat
• Curent: 7A
• Frecventa: 50 HZ
• Presiunea aerului: 0,7 MPa
• Putere: 1100W
• Dimensiune: 1900*1550*1850mm
• Greutate: 485 kg
• Greutate bruta: 555 kg
• Volum de umplere: 1 ml până la 150 ml
• Mașina poate fi personalizată și pulverizată în standardul SUA

Vizualizați videoclipul

Notă înainte de a porni mașina

1. Aparatul este alimentat de curent alternativ monofazat / 220V; Confirmați conexiunea corectă înainte de a porni aparatul.
2. Verificați dacă presiunea aerului este conectată corect.
3. Dacă există obiecte străine pe mașină și în matriță, îndepărtați obiectele străine;
4. Confirmați că furtunurile conectate cu pompele peristaltice sunt plasate în rezervorul de materiale;
5. Verificați dacă duzele de umplere sunt aliniate cu gura sticlelor, acoperind capetele cu sticlele;

Date de bază

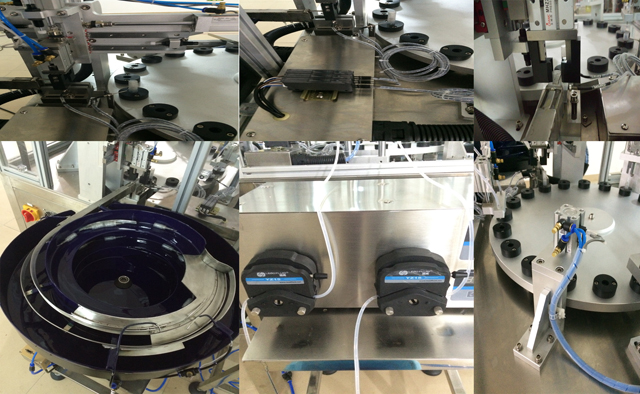

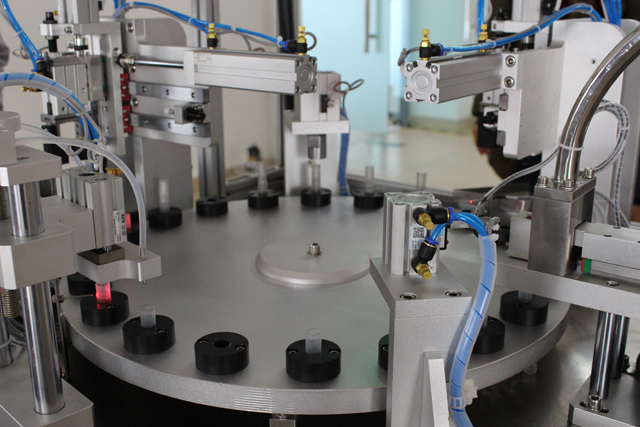

Imagini și desene de închidere a mașinii

Explicația stației:

1. Alimentarea sticlelor: bolul vibrat care alimentează sticlele, elementele pneumatice care ghidează sticlele în placa rotativă, apoi elementele pneumatice se retrag;
2. Presarea sticlelor: Datorita caderii libere din sticlele alimentate de elementele pneumatice, siunea face ca sticla sa ajunga in fundul suportului;
3. Stație de umplere: Umpleți lichidul în sticle; statia functioneaza impreuna cu pompele peristaltice;
4. Alimentarea robotului: robotul alimentează pompa în sticle.
5. Stație de presare: Strângeți sticlele cu pompa;
6. Ieșire: mutarea produselor finale din placa rotativă

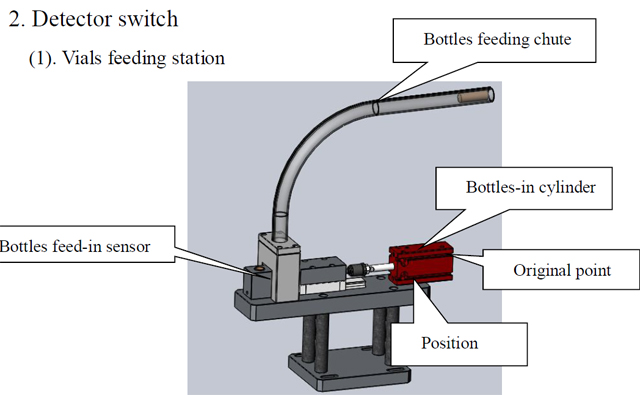

Comutator detector

(1). Stație de alimentare cu fiole

1. Cilindru de introducere a sticlelor: Ghidați sticlele în jgheab în placa rotativă
2. Punctul inițial: Sticle în cilindru locul original
3. Sticle în poziție: semnul sticlelor în poziție corectă
4. Senzor de alimentare: Cele 2 bucăți de fibre detectează poziția în jgheab; Oricare dintre fibre nu poate detecta sticlele, atunci cilindrul de sticle nu va funcționa;

Observa: Mașina funcționează în modul complet automat; luați în considerare comutatoarele de detectare

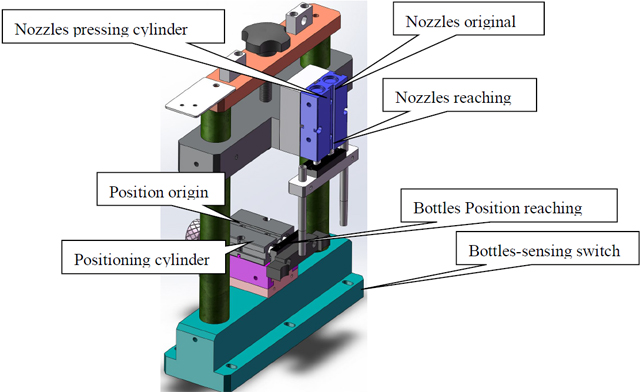

Stație de filiere

1. Comutator de detectare a sticlelor: Detectează materialele de sub stație și activarea stației;.
2. Poziționarea cilindrului: Comutatorul de detectare detectează că există material sub stație, cilindrul va poziționa materialul;
3. Originea poziției sticlelor: Comutatorul este marcajul pentru acțiunea completă a stațiilor și acțiunea plăcii de întoarcere;
4. Atingerea poziției sticlelor: cilindrul de poziție completează atingerea sticlelor
5. Cilindru de presare a duzelor: Ajungeți la duzele de umplere în sticle;
6. Duze care apasă punctul inițial: duza se retrage pe punctul de origine;
7. Duze care ajung: detectează dacă duza de umplere ajunge în sticle sau nu

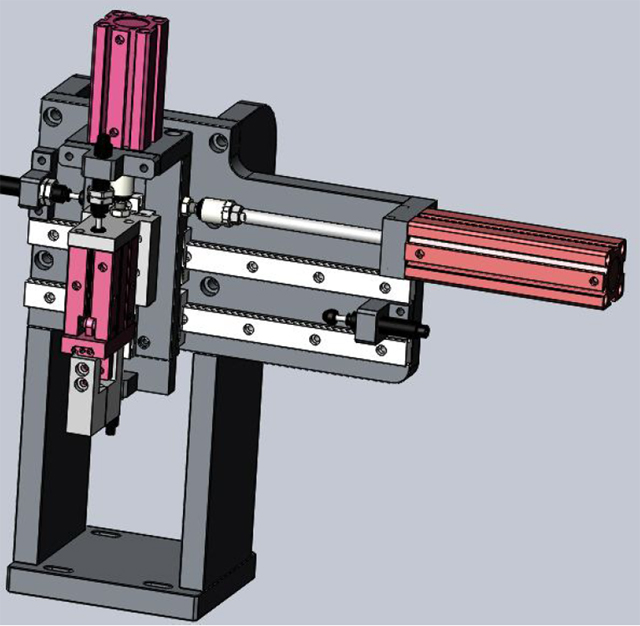

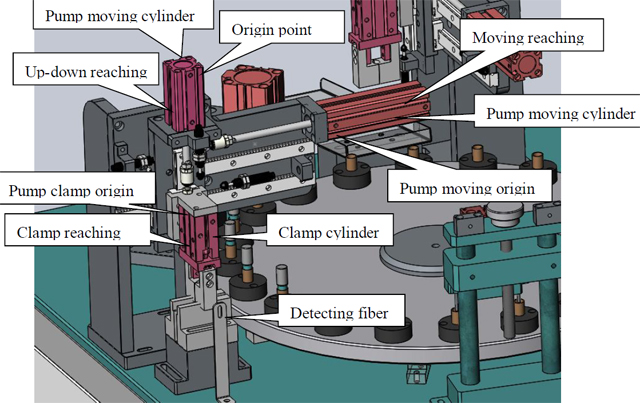

Stație de presare cu pompă

1. Comutator de detectare a stației de sticle: Detectează materialele sub stație și activarea stației;
2. Poziționarea cilindrului: Comutatorul de detectare detectează că există material sub stație, cilindrul va poziționa materialul;
3. Originea poziției sticlelor: Comutatorul este marcajul pentru acțiunea completă a stațiilor și acțiunea plăcii de întoarcere;
4. Cilindru de prindere: Prinderea pompei;
5. Originea prindere: Prindere în situație liberă;
6. Atingerea prin prindere: Sticlele ajung în stație;
7. Detector de atingere a pompei: bolul vibratorului ghidează dopul interior în jgheab apoi detectează dacă dopul interior este plasat corect pentru a activa următoarea acțiune;
8. Cilindru pompa: se ia si se pune pompa;
9. Cilindru de mișcare orizontal al pompei: așezați pompa prinsă pe partea superioară a sticlei în placa rotativă.

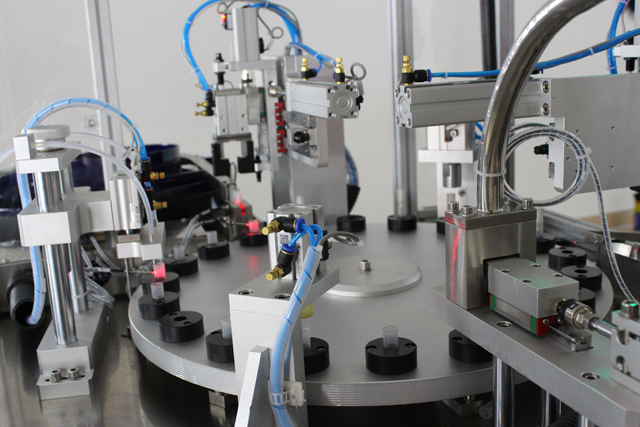

Stație de ieșire

Același principiu de funcționare ca și stația de pompare-presare menționată mai sus;

Întreţinere

1. Este necesar să se verifice și să întrețină mașina pentru a alungi mașina și pentru a optimiza funcționarea mașinii;

Mașina de lucru trebuie întreținută la fiecare trei luni; Lagărul și partea transmisiei angrenajului trebuie lubrifiate cu unsoare; Ungerea trebuie facuta periodic; Uleiul de glisare (N68) ar trebui adăugat în piesă, ca mișcarea mecanismului alternativ sau ridicarea de două ori pe zi; Uleiul de automobile (N68) trebuie adăugat în piesele rotative sau oscilante; La fiecare jumătate de lună adăugați unsoarea în fanta camei; În fiecare lună, o dată pentru duza de ulei prin adăugarea de grăsime;

2. Nu folosiți niciodată unelte metalice pentru a lovi sau a răzui suprafața în care lipirea este conglomerată pe părți precum componente sau matriță.

3. Dacă mașina se oprește pentru o lungă perioadă de timp, adăugați unsoare pentru lubrifiere în părți precum transmisia sau piesa rulmentului; De asemenea, tratați mașina cu protecție rezistentă la apă.

4. Nu așezați niciodată obiecte pe mașină, pentru a nu deteriora mașina.

5. Curățați praful din interiorul componentelor, verificați periodic și toate șuruburile și fixați orice șurub slăbit.

6. Verificați șuruburile de la terminale pentru cablare la un anumit moment și asigurați-vă că șurubul este fixat;

7. Verificați dacă există vreo stație slăbită pe traseul cablajului întins de la cutiile electrice; Dacă piesa este prea slăbită, refixați șurubul pentru a evita abraziunea sau deteriorarea stratului de izolație care poate provoca scurgerea electrică;

8. Verificați mânerele ușor de purtat și schimbați-l pe cel deteriorat la timp;

Ambalare și transport

Nu așezați niciodată mașina orizontal sau vertical; Dezasamblați piciorul mașinii și fixați întreaga mașină cu fundul cutiei. Mașina trebuie să rămână nemișcată în ladă, fără nicio pierdere de ladă sau stație de agitare în timpul transportului;

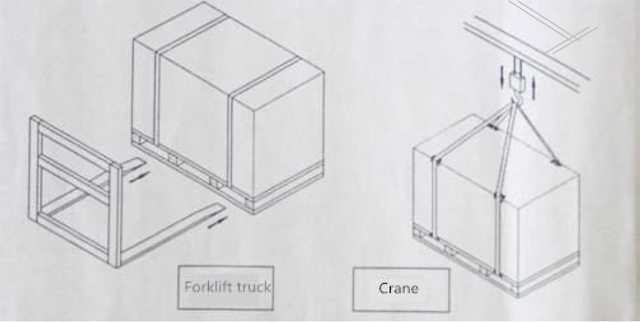

Ambalarea mașinii trebuie să fie neutră; Când mutați mașina, vă rugăm să utilizați stivuitorul sau macaraua și mutați mașina de jos într-o mișcare stabilă; Observați ilustrația din imagine ca mai jos; la ridicarea și balansarea mașinii, macaraua nu trebuie lăsată să intre în contact cu mașina. Fixați mașina cu 4 bucăți M16X200 de șuruburi, apoi legați macaralele și șuruburile pentru ridicarea și balansarea mașinilor. Între timp pentru a amortiza obiectele de protecție de sub mașină. Folosiți loncherul pentru ridicare stabilă dacă este necesar (ilustrat ca mai jos în fig.)

Înainte de a despacheta lada, verificați dacă există deteriorări pe ladă; Dacă apare vreo deteriorare a cutiei, nu deschideți cutia și contactați imediat compania de transport; Deschideți cutia sub controlul lucrătorilor de transport și înregistrați procesul;

În ceea ce privește siguranța, distanța față de sol pentru stivuitor trebuie să fie menținută sub 1m; Dacă folosiți macaraua pentru deplasarea mașinii, distanța trebuie păstrată de la 2 metri până la 2,5 metri

Defecțiuni comune și depanare
