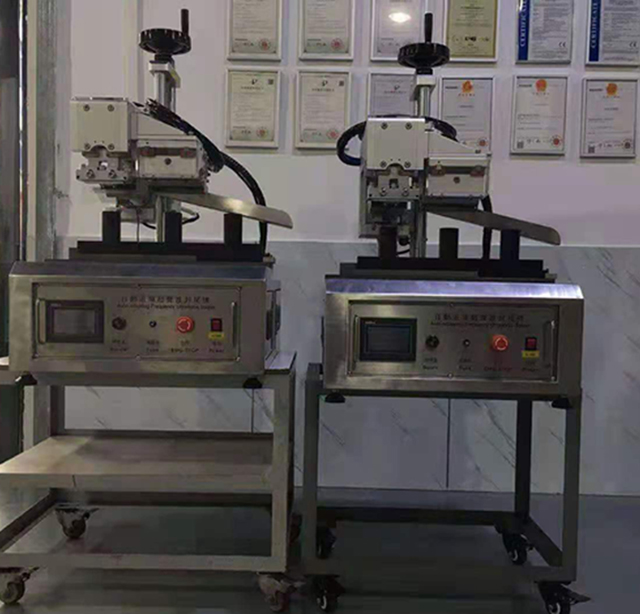

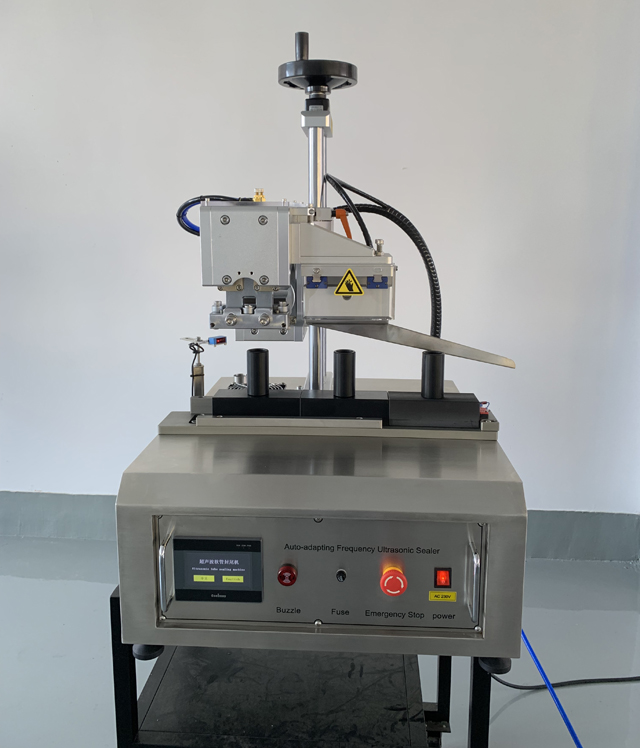

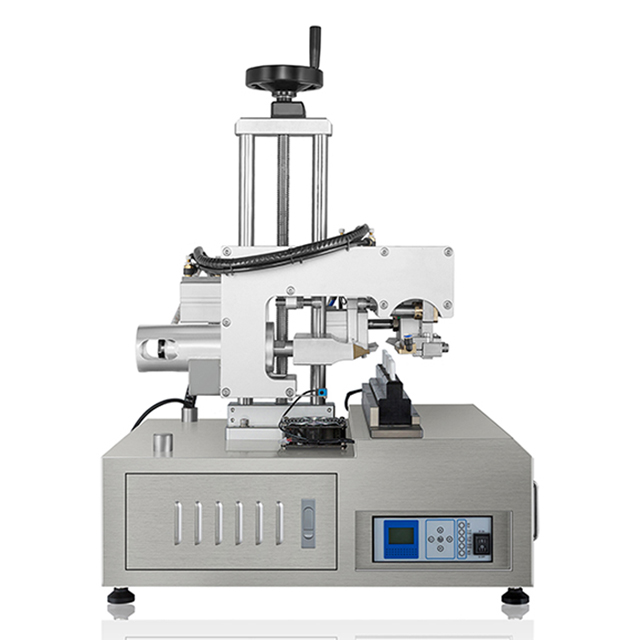

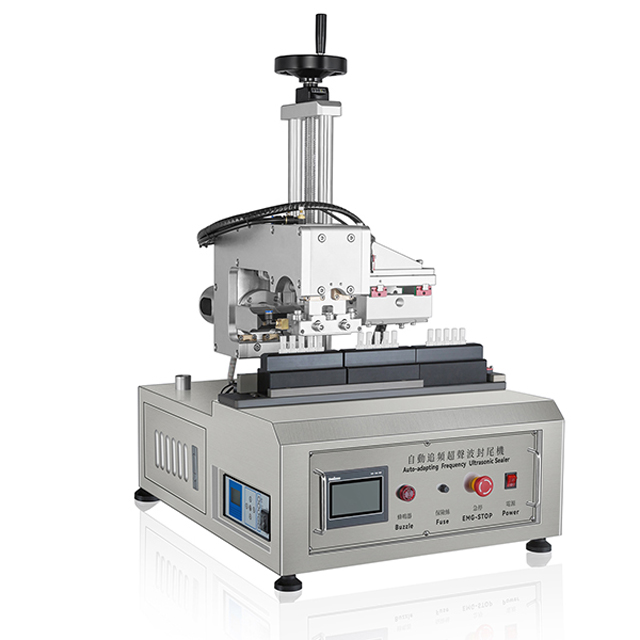

Mașină de etanșare cu ultrasunete pentru tuburi de bandă de tip liniar semi-automat

• Model: VK-UTS-003
• Frecventa: 15Khz
• Putere: 2600W
• Alimentare: AC220V
• Diametru etanșare: 10-50 mm
• Înălțimea maximă a tubului: 10-200 mm
• Presoare de lucru: 0,5-06Mpa
• Dimensiune: 560*537*880mm
• Greutate neta: 95 kg
• GW cu carcasa standard din lemn de export: 115KG

Vizualizați videoclipul

Mașina de etanșare cu ultrasunete este o mașină de ambalat lichid de înaltă calitate, de înaltă performanță, de umplere a recipientelor de pastă și de etanșare. Este nevoie să puneți manual mașina cu tuburi, detectarea automată a culorii, umplerea automată, etanșarea automată, tăietorul automat, finalizarea unei serii de funcție de ieșire automată. Mașina programabilă PLC folosește interfață tactilă avansată, urmărire optică, poziționare automată, astfel încât operarea generală mai simplă, perfectă, să permită întreprinderilor să îmbunătățească eficiența producției, să reducă intensitatea muncii și să îmbunătățească dispozitivul ales pentru grade de ambalare.

Sigilarea tuburilor semi-automată este cea mai recentă tehnologie în materie de etanșare a tuburilor de dimensiuni mici și medii. Combină etanșarea cu ultrasunete, ștanțarea în loturi, tăierea și un finisaj ondulat de calitate cosmetică/farmaceutică. Această mașină necesită un operator pentru a încărca puturile cu tuburi și a muta tuburile prin stații. Capabil să ruleze până la 15 unități pe minut, această mașină funcționează perfect cu unul dintre dispozitivele noastre de umplere și etichetatoare.

Această mașină este concepută pentru a produce tuburi perfect sigilate care par să fi fost fabricate pe o mașină mult mai mare și mai scumpă complet automată. Dispunând de toate componentele și funcțiile moderne ale mașinilor automate de ultimă generație, acest dispozitiv de etanșare portabil mic pentru tuburi este tot ce are nevoie pentru orice IMM-uri și poate fi operat de oricine cu instrucțiuni de bază.

Fabricat din oțel inoxidabil 316, această mașină este potrivită pentru orice aplicație alimentară sau farmaceutică. Necesită un mic compresor de aer și o priză standard de 10 amperi, este ușor de conectat și instalat în orice locație de producție. Această mașină poate sigila orice material din plastic și tuburi laminate de până la 57 mm în diametru.

Pute-urile speciale pentru tuburi pot fi furnizate împreună cu mașina care ține tubul perfect drept în timpul procesului de etanșare și poate fi furnizat și un set de numere/litere pentru ștampilarea în lot a numărului dumneavoastră unic de lot în tuburi.

Vă rugăm să citiți următoarele instrucțiuni pentru a facilita dispozitivul înainte de a începe o înțelegere aprofundată a caracteristicilor diferitelor funcții, proceduri și operațiuni de utilizare.

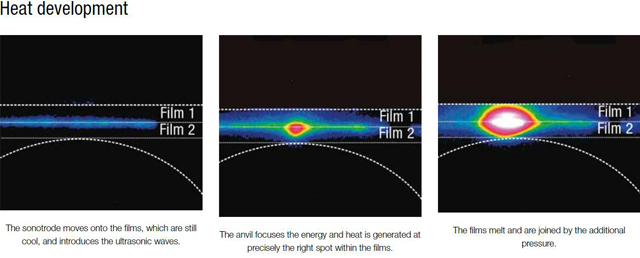

Principii de lucru ale tuburilor de etanșare cu ultrasunete:

Sigilarea cu ultrasunete utilizează principiile energiei ultrasonice pentru a uni două materiale împreună. Uneltele de sudare (nicovală sau sonotrode) concentrează energia ultrasonică pe punctul în care ar trebui să aibă loc sudarea și se generează căldură de frecare. Timpul de etanșare este între 100 și 200 de milisecunde. Spre deosebire de etanșarea termică, căldura necesară în tehnologia cu ultrasunete este generată numai în materialele sudate. Uneltele rămân reci și susțin disiparea căldurii. Rezistența la aderență la cald (rezistența cusăturii imediat după sudare fără răcire) este, de asemenea, semnificativ mai mare decât în cazul altor metode de sudare. Viteza, fiabilitatea și calitatea generală a cusăturilor finite fac ca echipamentele de etanșare cu ultrasunete să fie vitale în numeroase industrii.

Proiectarea articulațiilor – așa funcționează

Pentru ca sudarea precisă în mașinile de etanșare cu ultrasunete a tuburilor să aibă loc, energia din undele ultrasonice trebuie să fie focalizată (focalizarea energiei). Acest lucru se realizează fie prin geometria sculei, fie prin proiectarea îmbinării pe material. În cazul proiectării îmbinărilor, zona în care urmează să fie îmbinat materialul are forme speciale precum puncte sau margini. În cazul geometriei sculei, sonotrodele sau nicovala sunt special modelate pentru a concentra energia.

Suntem siguri că veți fi pe deplin mulțumit de caracterul practic, fiabilitatea și eficiența economică a dispozitivului. Cu toate acestea, structura și funcționarea aparatului în funcție de diferitele utilizări și caracteristici pentru a adapta conținutul pachetului este instalată, pentru a înțelege mai bine diferitele puncte specifice, așa cum este descris în această specificație, este funcția de bază.

Înainte de a expedia dispozitivul, fiecare parte a dispozitivului a fost testată și depanată cu atenție. Cu toate acestea, așa cum sa întâmplat în timpul transportului la orice defecțiune mecanică sau orice loc din această descriere nu este clar, vă rugăm să contactați persoana de contact autorizată a personalului nostru de vânzări.

Măsuri de siguranță privind modul de utilizare a mașinii de etanșare cu ultrasunete:

1. Operarea, întreținerea și instalarea mașinilor trebuie să fie autorizate de compania dumneavoastră și de personal instruit mecanic pentru a efectua operațiunea. Trebuie să citiți manualul și să urmăriți funcționarea videoclipului înainte de a utiliza mașina.
2. Deteriorările mecanice cauzate de utilizarea necorespunzătoare nu pot fi atribuite producătorului și nu sunt incluse în programul de garanție. Proprietarul va suporta singur riscul.
3. Trebuie furnizate în conformitate cu instrucțiunile de instalare, operare, transport și întreținere ale producătorului pentru utilizarea corectă a mașinii.
4. Evitați utilizarea oricărei metode de reducere a mașinilor de operare de securitate.
5. Loc nativ în loc, ar trebui să evite lumina directă a soarelui și umiditatea, praful. Pentru că acesta este motivul incendiului și șocului electric.
6. Alte utilizări necorespunzătoare a utilajelor (cum ar fi „în funcție de propriile opinii pentru a utiliza mașina”).
7. Cerințele de proiectare a mașinii, munca normală de pregătire a cizmei, numai publicul mecanic în cea mai bună formă putem face gimnastică.
8. Confirmați că mașina este folosită numai pentru a face bunuri generale (cu excepția substanțelor toxice gigantice; acid: materiale alcaline), nu poate fi folosită cu alte articole, în caz contrar, producătorii și distribuitorii nu vor fi răspunzători.
9. Instalarea, demontarea, mutarea dispozitivului pentru a avea profesioniști de operat sau de îndrumare.
10. Trebuie să urmeze pregătirea profesională a persoanelor calificate care pot opera mașina.
11. Acest dispozitiv folosește numai așa cum este specificat de producător pentru a utiliza, modificarea neautorizată sau utilizarea unor producători non-locali vândute sau piesele de schimb recomandate pot provoca incendii, șoc electric și alte răniri.
12. Nu lăsați pânză, hârtie, praf, așchii de metal, ulei și alte resturi în echipamentul electric.
13. Când este depozitat pe perioade lungi înainte de utilizare, acest echipament trebuie inspectat și testat înainte de utilizare.
14. Când sursa de alimentare a fost livrată sau mașina funcționează, nu deschideți cutia de distribuție și alte cutii de joncțiune. În caz contrar, poate apărea un șoc electric, ducând la vătămări corporale; în timp ce în vecinătatea utilajului să nu efectueze operaţii de sudare cu arc. În caz contrar, duce cu ușurință la funcționarea defectuoasă a unității.
15. Când cutia de distribuție este deja deschisă sau firele goale, nu poate funcționa mașina și instalațiile sale de sprijin. În caz contrar, ar putea fi expuse bornele de înaltă tensiune sau șocuri electrice ale cablurilor, ducând la vătămări.
16. Pe lângă inspecțiile periodice sau cablaje, în orice alt moment nu se poate deschide carcasa echipamentelor electrice. În caz contrar, puteți deteriora dispozitivul, afectând funcționarea normală a mașinii.
17. Aparatul nu atingeți cu mâinile ude, este necesar un comutator de pornire pentru mâini uscate. În caz contrar, poate apărea un șoc electric, ducând la vătămări corporale.
18. Placă, comutatoare, bucle de program, invertor, unități de motor și alte cablaje în stat, interzicerea absolută a testării cu tester de înaltă rezistență. În caz contrar, provocați deteriorarea sau accidentarea mașinii.
19. Vă rugăm să curățați bine înainte de a utiliza împrejurimile mașinii, nu ar trebui să existe alte obiecte periculoase.
20. Nu faceți cablul prin abraziune, strivire, supratensiune și suprasarcină. În caz contrar, poate apărea un șoc electric, ducând la vătămări corporale.
21. Putere, ATENȚIE logo HOT, nu acordați atenție când mâna atinge, poate provoca arsuri. Axa mașină locație principală proeminentă, aveți grijă să nu se întâlnească.
22. Nu puneți lucruri pe mașină. Nu vă adunați în jurul mașinii și a obiectelor independente de mașină. Lucrurile prea mult, ar putea să apară un accident. În plus, amestecat cu obiecte străine sau piese ale mașinii înghițite în alimente etc., va deteriora unitatea din ambalaj.
23. Când schimbați matrițele și tăietorii, aveți grijă la degetele care se învinețin ușor.

Operatorul nu are voie să înlocuiască sau să modifice structura mașinii și producția. Prin urmare, daunele cauzate de producător nu își asumă nicio responsabilitate

O oprire de urgență

Operarea are loc o eroare, operatorul trebuie să judece lucrurile în funcție de experiența lor, nu în curând să fie o oprire de urgență sau să ia alți pași (pentru a opri controlerul)。

Utilizați sursa principală de alimentare pentru a opri

Când apare o eroare, (Trebuie să aveți un personal de reparații sau întreținere) Dacă nu vă puteți îmbunătăți într-o perioadă scurtă de timp, poate fi folosit pentru a opri sursa de alimentare principală.

Întreținerea echipamentelor

1. După fiecare schimb, mașina trebuie curățată, curățând materialele din placa de dozare și masa rămasă a mașinii, pentru a preveni umezeala, care afectează activitatea următoare.
2. Verificați întotdeauna șuruburile de fixare a pieselor, starea elastică, pentru a asigura funcționarea fiabilă. Curățați în mod regulat capul optic.
3. Piesele electrice trebuie să acorde atenție umidității și prafului.
4. Curățați echipamentul în fiecare zi după utilizarea dispozitivului,
5. Evitați să rulați mașina fără tuburi, altfel va distruge matrița și mașina

Parametrii de bază

• Model: VK-UTS-003
• Frecventa: 15Khz
• Putere: 2600W
• Alimentare: AC220V
• Diametru etanșare: 10-50 mm
• Înălțimea maximă a tubului: 10-200 mm
• Presoare de lucru: 0,5-06Mpa
• Dimensiune: 560*537*880mm
• Greutate neta: 95 kg
• GW cu carcasa standard din lemn de export: 115KG

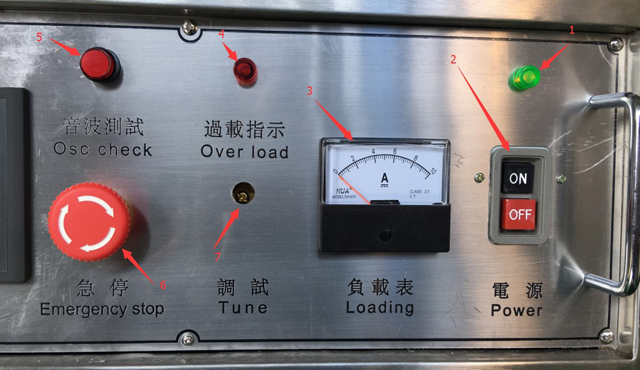

1. Lumină de putere
2. Comutator de alimentare
3. Încărcare
4. Suprasarcină
5. verificare OSC
6. Buton de oprire de urgență
7. Reglarea suprasarcinii

Pași ai modului de utilizare a mașinii

1. Acces la sursa de alimentare
2. Acces la alimentarea cu aer
3. Apăsați comutatorul de alimentare (ON)
4. Alegeți limba dvs. (chineză sau engleză)
5. Manual: Manual - Comutare automată a modului
6. Setarea timpului: Pentru a regla timpul pentru etanșare
7. Pornirea cilindrului cu ultrasunete: Controlerul cornului de etanșare cu ultrasunete
8. Pornire cu ultrasunete: etanșare cu ultrasunete
9. Cilindru de tundere: Tunderea capătului tubului

Setarea timpului

Setarea timpului de întârziere, timpul de sudare și timpul de menținere în funcție de dimensiunea și materialele tubului, Valoarea de referință: 0,2-0,8's

Reveniți la pagina 2 după setarea timpului. Înlocuiți modul manual în modul Auto, umpleți tubul până la suportul tubului, începeți să produceți.
