Echipament de acoperire cu 8 capete rotative de mare viteză pentru capace de pompe

Dimensiuni: 2000mm (lungime) * 1800mm (latime) * 2800mm (inaltime)
Cap de acoperire: 8 capete
Rata de promovare autonomă: 99%
Viteza: 80 bpm
Tensiune: 220V-380V, 50-60HZ (în funcție de cerințe)
Putere totala: 5kw
Sursa de aer necesară: 0,6Mpa sursă de aer curată și stabilă
Zgomot de rulare (decibeli): ≦80 decibeli
Greutatea mașinii: 3,5 tone
Material mașină Cadru: cadru din oțel inoxidabil externalizat din oțel carbon;

Tipul de mașină de acoperire cu șurub pentru capace de pompă de tip mare este compus din mai multe părți principale, inclusiv un elevator automat al capacului de alimentare cu sticle/capac și șabloane de descifrare pentru sticle de intrare și ieșire mecanism de acoperire mecanism de respingere control electric etc.

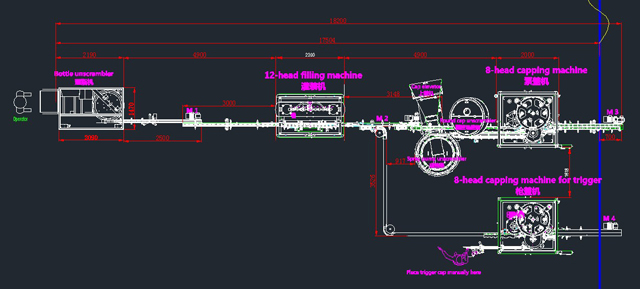

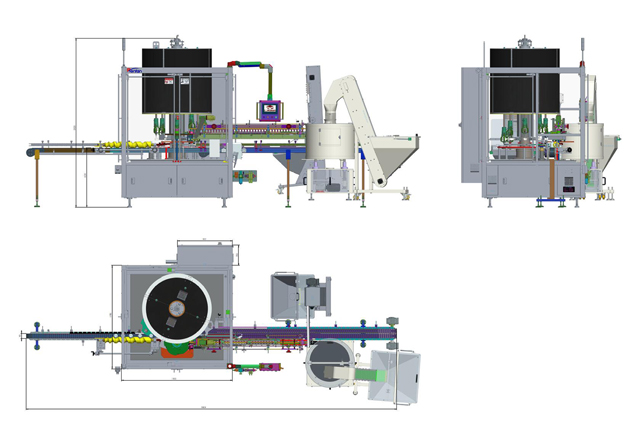

Desen

Caracteristici

Controlat prin PLC, alimentare integrată a capacelor, prindere, introducere și rotire (se poate afilia cu mașina automată de sortare a capacelor pentru a realiza automatizarea completă)
Capacitatea de producție poate atinge 80 bpm cu 8 capete
Funcționare blândă, fără zgârieturi și răni la capace și recipiente
Schimbări rapide
Structura modulului, manipulare pe ecranul tactil, întreținere ușoară

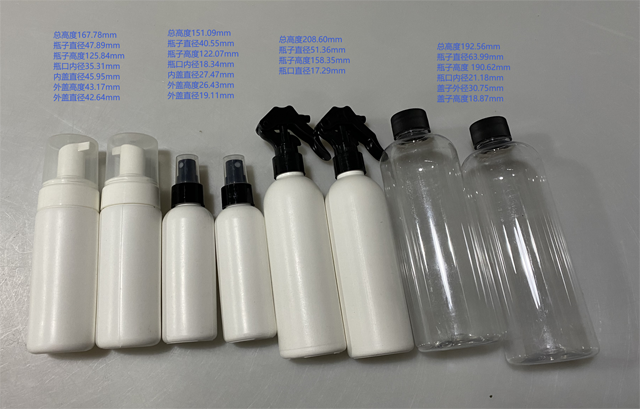

Potrivit pentru diferite dimensiuni de capace, aplicabile în industria chimică de zi cu zi
Conectat ușor la mașina de umplere și la mașina de etichetat
Zgomot redus de rulare

Principiul de lucru

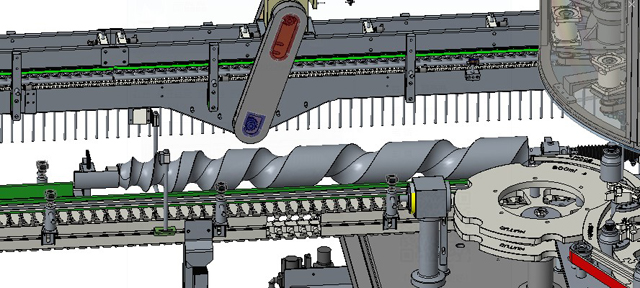

Alimentare cu biberon prin tijă cu șurub

Șurubul de introducere a biberonului este prelucrat prin design de contur, cu alimentare precisă și rapidă cu biberon; Mișcări blânde, fără deteriorare a sticlei. Unitatea cu șurub urmează acționarea principală, unghiul șurubului poate fi setat prin intermediul ecranului tactil pentru a se potrivi cu roata stea. Există un senzor la șurubul de introducere a sticlei, fără sticlă, fără capac și alarmă atunci când sticla este blocată.

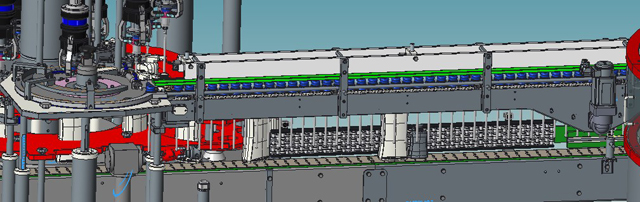

Alimentare cu capac servo:

Capsulul cu șurub adoptă un servomotor pentru lanțul de alimentare cu capace. Servomotorul are avantajele pornirii și opririi periodice, rotirea periodică pozitivă și negativă, nu numai că reduce zgomotul și evită blocarea capacului.

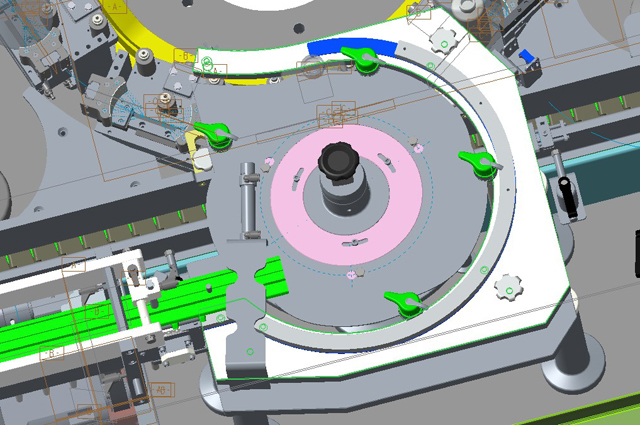

Împărțirea capacului

Divizorul capacului este personalizat după forma capacului și diferite diametre ar necesita schimbare, dar trebuie schimbată doar partea albă din imaginea următoare.

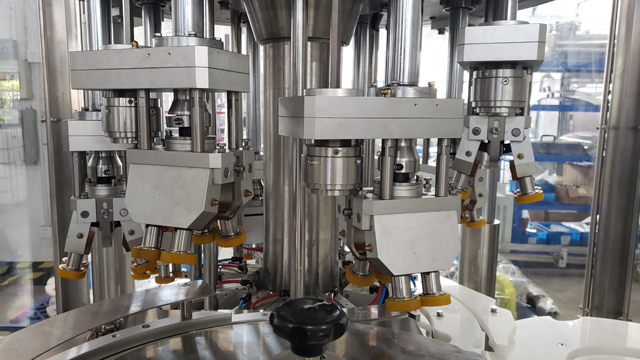

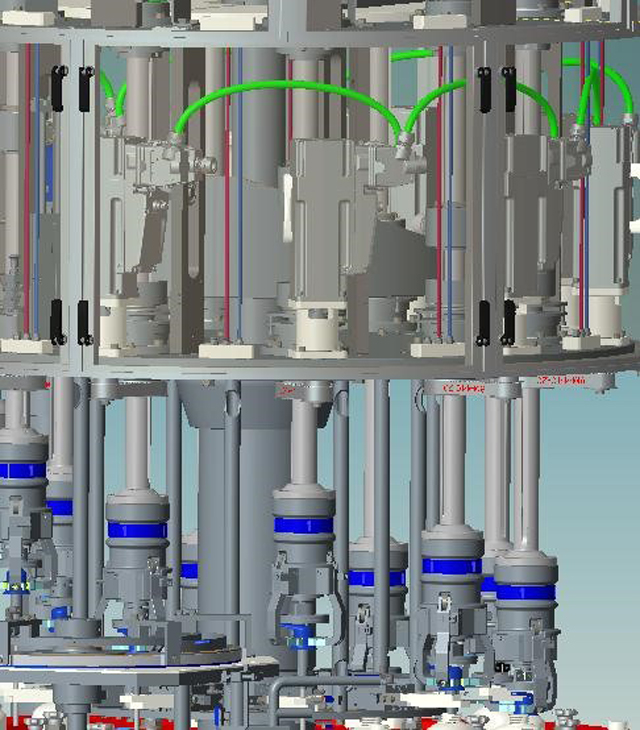

Limitare servo:

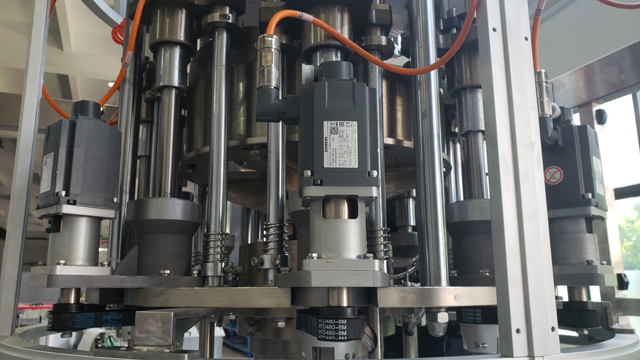

Mașina de acoperire cu șurub folosește sistemul de antrenare Siemens, care combină sistemul de control și servomotorul într-un sistem unificat ultra-compact pentru flexibilitate maximă în spațiu minim și reducerea cu 90% a cablajului. În procesul de acoperire, servomotorul poate controla mișcarea curbei de acoperire în secțiuni și, în același timp, poate asigura un proces de segmentare lină și poate realiza controlul digital al cuplului de acoperire, care este complet superior controlului tradițional al cuplului ambreiajului.

Control în buclă închisă de către servomotor și program pe tot parcursul procesului de acoperire;
Reglați automat forța de acoperire până la atingerea cuplului setat;
Datorită controlului precis și flexibil al modulului și programului de acționare a mișcării, influența inerției capului de acoperire și abaterea pieselor poate fi eliminată;
Comutarea cuplului între diferite produse poate fi realizată prin simpla schimbare a valorii setate a programului.

Notă: Pentru mașina de acoperire cu 8 capete pentru capac de declanșare, capetele de acoperire sunt diferite:

Adoptă ambreiaj cu magnet permanent pentru a controla cuplul capacului.

În timpul procesului de acoperire, cuplul se distribuie uniform la patru roți
Faceți mișcare nerelativă între roți și capace
Păstrați stația statică între roți și sticle în timpul capacului
Sistem de control al cuplului de mare preț, o valoare stabilă și rezonabilă a cuplului

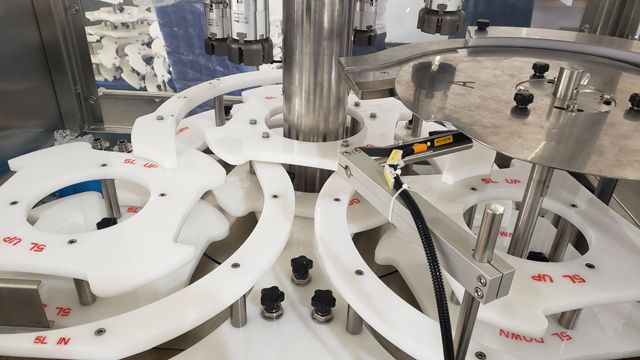

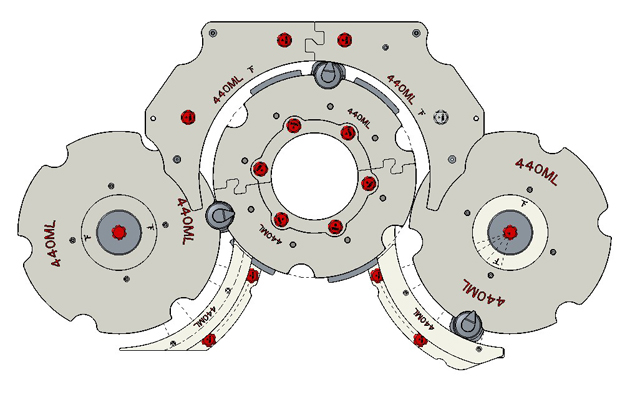

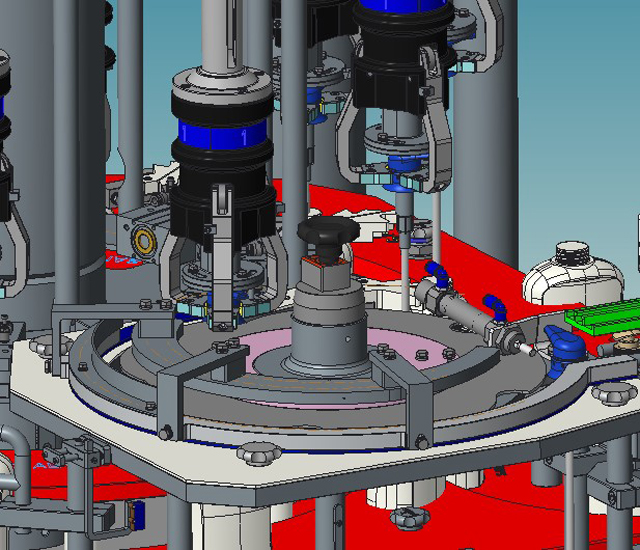

Schimbarea diferitelor produse-șabloane

Fabricat din PP, proiectat după forma sticlei, cu suprafață netedă. Nu numai că poate stabiliza poziționarea, ci poate preveni zgârierea sticlei; și permite schimbarea rapidă.

Pentru diferite specificații ale produselor, adoptă un design cu eliberare rapidă. Șabloanele sunt codificate cu culori pentru a distinge diferitele specificații.

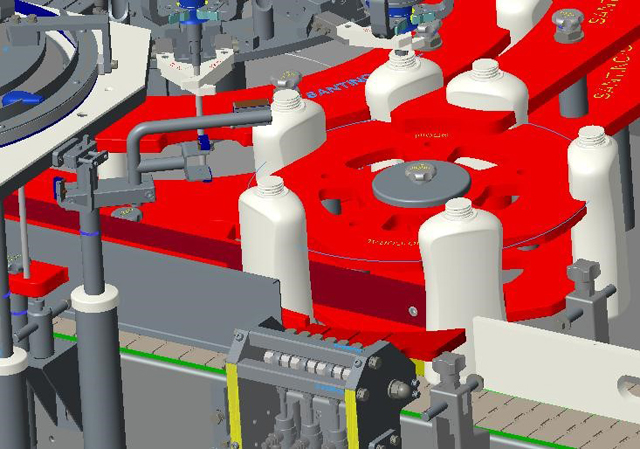

Sistem de respingere

Transportor dublu echipat după acoperire. Produsele calificate se transportă în mod normal, iar cele necalificate (fără capac, fără cameră interioară, capac aplicat greșit) vor fi împărțite automat pe un alt transportor prin cilindru de balansare. Când apare blocajul sticlei, mașina de acoperire se va opri automat și va porni din nou când problema este rezolvată.

Ușă de siguranță

Toate ușile sunt instalate cu comutator de limită pentru a se asigura că mașina se oprește și trimite semnal de avertizare când ușa este deschisă. Toate mașinile din zona de producție cu protecție mobilă sunt interblocate electric pentru a opri complet circuitul principal de acționare și control și pentru a opri toate mișcările mașinii imediat după deschiderea protecției.

Principalii parametri tehnici

- Dimensiuni: 2000mm (lungime) * 1800mm (latime) * 2800mm (inaltime)
- Cap de acoperire: 8 capete
- Rata de promovare autonomă: 99%
- Viteza: 80 bpm
- Tensiune: 220V-380V, 50-60HZ (în funcție de cerințe)
- Putere totala: 5kw
- Sursa de aer necesară: 0,6Mpa sursă de aer curată și stabilă
- Zgomot de rulare (decibeli): ≦80 decibeli
- Greutatea mașinii: 3,5 tone
- Material mașină Cadru: cadru din oțel inoxidabil externalizat din oțel carbon;
- Capac filetat care contacteaza cu capacul: poliuretan (PU) ;
- Ușă ecran: canturi din oțel inoxidabil, plexiglas; cutie electrica: otel inoxidabil;
- Piese mecanice de conectare și fixare: oțel carbon, oțel inoxidabil etc.;
- Etanșare: cauciuc

Componente tehnice majore

PLC: Siemens
Ecran tactil: Siemens
Servo: Siemens
Spărgător: Schneider
Convertor de frecvență: Siemens
Buton: Schneider
Lumină de alarmă: Schmersal
Întrerupător ușă de siguranță: Schmersal
Senzor: SICK/IFM/LEUZE
Modul de la distanță: Fbox-WIFI (pentru comunicare instantanee și control de la distanță)

Dacă mărcile de mai sus sunt epuizate, vom alege în schimb mărci echivalente.

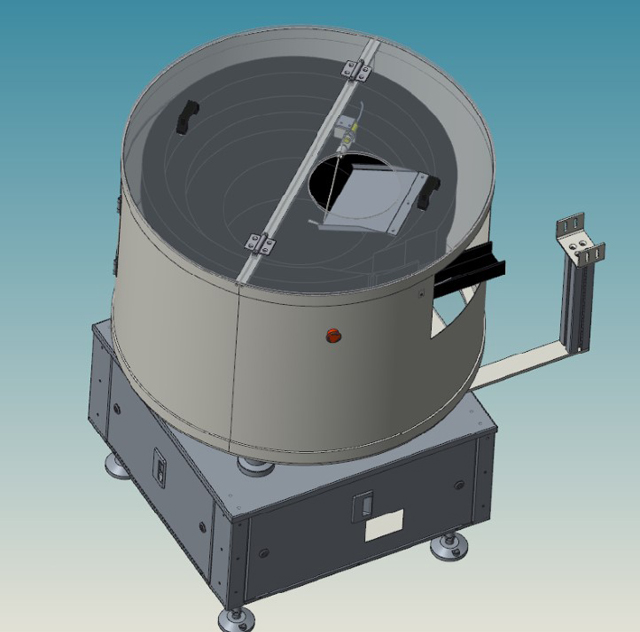

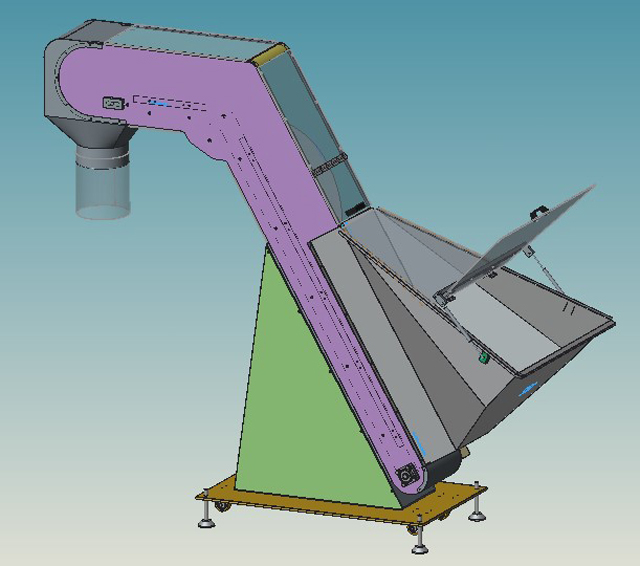

Elevator și decriptare automată a capacelor

Este de a aranja capacul de pulverizare dezordonat în mod regulat prin principiul vibrației și capacul rotund prin placa de poziționare. Capacul este scos din canalul de acoperire într-o manieră ordonată, iar mașina de acoperire este prinsă de placa de distribuție.
Viteza unscramblerului este ajustată automat în funcție de lift. Liftul este conectat la unscrambler și controlează automat viteza de trimitere a capacului, care este potrivită cu viteza întregii linii.
Unscrambler-ul este controlat automat de interfața mașinii de acoperire, fără reglare manuală.
Parametrii pot fi stocați.
Schimbare rapidă.
