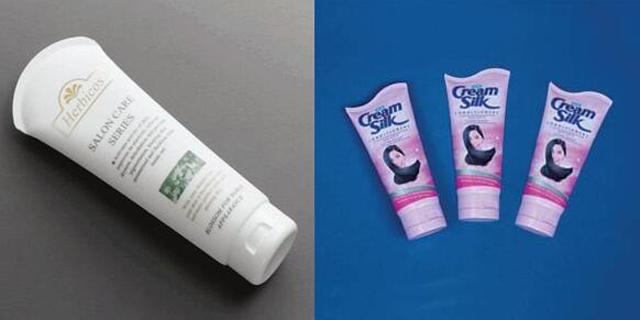

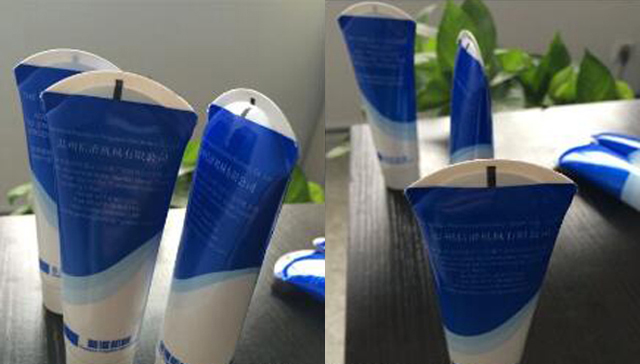

Mașină de etanșare pentru umplerea tuburilor curbate

• Model: VK-TFS-009H
• Volum maxim buncăr de umplere: 65L; E echipat cu regulator de nivel al lichidului, cu semnal de ieșire al unei pompe pneumatice sau electrice și buncăr de încălzire cu două etaje opționale
• Cilindru de umplere: sunt disponibile 3 dimensiuni de cilindru de umplere: cilindru de umplere de 20Ø mm pentru umplerea volumului de 3~40cc; Cilindru de umplere 45Ø mm pentru umplere volum 20~200c; Cilindru de umplere 61Ø mm pentru umplere volum 30~330cc
• Stație de lucru: Stație de lucru rotativă, 12 posturi, echipată cu controler cu came; Dispozitiv de etanșare STRONG Brand Dispozitiv de etanșare
• Viteza: 30~70 buc/min, in functie de diametrul tubului si volumul de umplere
• Motor principal de antrenare: motor cu viteză variabilă de 1 CP; Motor pentru mixer 1/4 CP motor cu viteză variabilă sau motor de reglare a semințelor de 90 W (pentru opțiune)
• Alimentare: 220V x 1Px 50/60 HZ, transformator intern 220V x 3Px 50/60 HZ
• Presiune de alimentare cu aer: 5~8 Kg/cm2,
• Consum: 250l/min
• Echipat cu filtru de apa pentru aer comprimat
• Dimensiune: 2250x 1450x 2200 m/m
• Greutate NW/ GW: 800/ 950 Kg

Vizualizați videoclipul

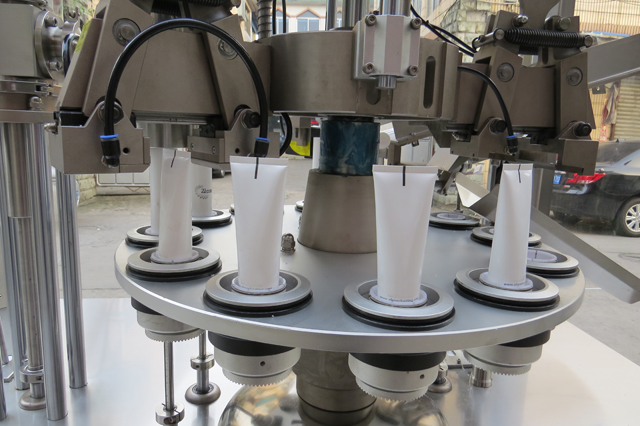

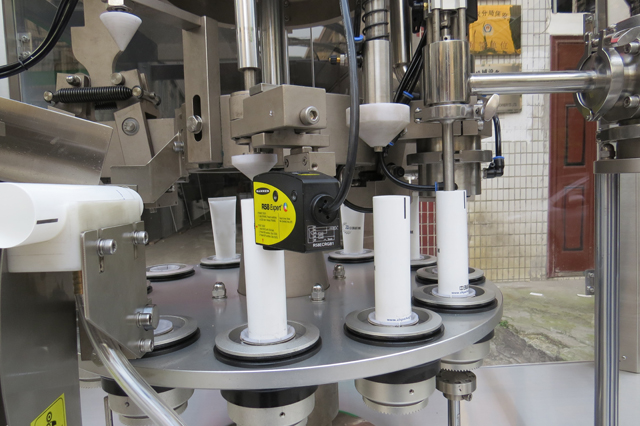

Procesul de alimentare cu tuburi, umplere, etanșare, tăierea tubului, procesul de tastare a numărului de serie sunt operațiuni automate. Produsele finite vor fi evacuate din pâlnia de evacuare. Utilizați încălzitor de tip contact pentru a sigila rapid tubul. Potrivit pentru tuburi din plastic moale, tuburi din plastic laminat, tuburi laminate din aluminiu.

Avantaj pe mașină de etanșare de umplere a tuburilor personalizate, utilaje de etanșare de umplere a tuburilor curbate

1. Această mașină este echipată cu o interfață om-mașină controlată de program de compilare cu o unitate de afișare tactilă și comenzi PLC, ușor de reglat și de operare. Interfața om-mașină poate regla viteza motorului principal de antrenare, a motorului pas și a motorului de antrenare pentru mixer și cantitatea necesară.

2. Funcția de protecție a siguranței: În cazul în care apar următoarele: temperatură prea scăzută, presiunea aerului prea scăzută, tuburile care trebuie umplute sunt prea mari sau tii scăzute, ușa de siguranță este deschisă, cuplul motorului este prea mare, insuficient volumul de umplere din interiorul unui tub sau mașina de desenare conectată este nefuncțională etc., un semnal al defecțiunii aferente va fi trimis pe afișajul LED pentru a informa operatorul pentru corectare, astfel încât calitatea etanșării și cantitatea de producție să poată fi controlată. Buncărul este echipat cu mixer automat care ajută procesul de umplere să fie mai ușor. Pentru selecție sunt disponibile buncăr de umplere opțional cu temperatorul și funcția de control al nivelului lichidului.

3. Tuburile ambalate într-o cutie pot fi alimentate automat pe suporturile tuburilor printr-un dispozitiv special de alimentare. Această mașină este echipată cu un dispozitiv de alimentare cu tuburi de viteză rapidă și un dispozitiv special de curățare poate fi controlat de un motor pas cu un element foto-celulă pentru localizarea poziției precise a tuburilor; și dispozitivul de umplere.

4. Echipat cu dispozitiv de siguranță. Dacă nu există niciun tub disponibil pe suportul tubului, nu se va efectua nicio acțiune de umplere. Dacă orice tub este poziționat prea sus sau prea jos, mașina se va opri. În timpul operației de umplere, tuburile pot fi ridicate în sus și în jos.

5. Mașina este echipată cu o carcasă din oțel inoxidabil pentru a preveni orice contaminare din cauza oricărei decojiri a oricărui tratament de vopsire.

6. Echipat cu o glugă acrilică de siguranță pentru a preveni orice pericol de rănire a personalului sau contaminare cu orice corp străin din motive igienice.

7. Toate piesele mașinii care se contactează cu materialul de umplere sunt fabricate din oțel inoxidabil SUS 316.

8. Echipat cu un controler cu came cu 12 posturi de lucru. Viteză rapidă, operare ușoară și rata scăzută de eșec. Schimbarea unei alte dimensiuni de tub este ușoară fără a fi nevoie de vreo unealtă specială. Această mașină este potrivită și pentru etanșarea tuburilor cu diametrul de 50 mm.

9. Echipat cu un încălzitor de tip contact pentru un proces de încălzire rapid, prin urmare, cost de producție scăzut și ușor de întreținut. În plus, materialul de umplutură sigilat nu se va deteriora, cum ar fi orice schimbare fizică sau chimică a culorii sau a calității.

10. Echipat cu duză de umplere special concepută pentru a preveni contaminarea tubului la umplere. După ce se termină un ciclu de umplere, dispozitivul de suflare a aerului va sufla aerul pentru a elimina orice umplutură rămasă, aceasta poate fi evitată o problemă de picurare (scurgeri).

11. Echipat cu dispozitiv de tăiere a tuburilor care este potrivit pentru PE și tuburi moi laminate din plastic. Acest dispozitiv va tăia părțile inutile și va face produsul final mai perfect în aspect. Modelul de tăiere poate fi proiectat ca cerință a clientului.

Caietul de sarcini

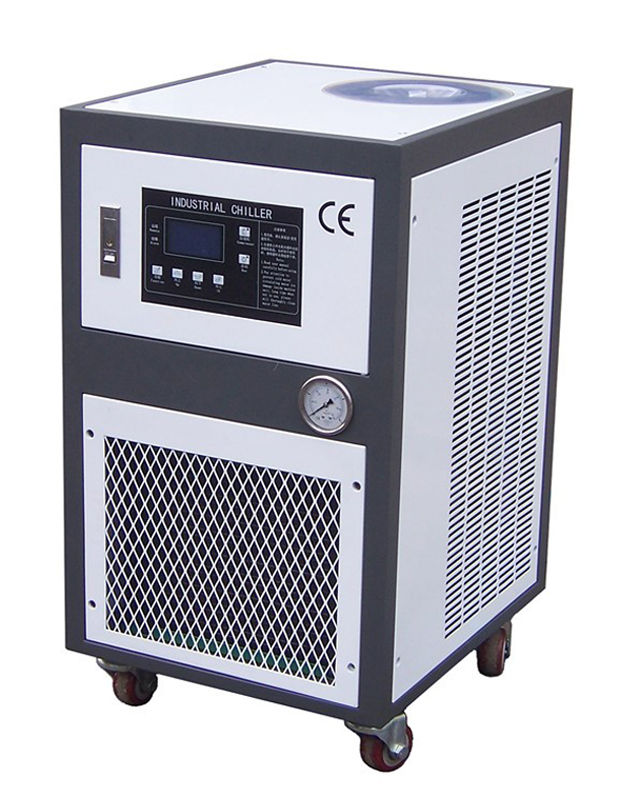

Echipamentul necesar Răcitor de lichid industrial împreună cu mașina de etanșare a umplerii tuburilor:

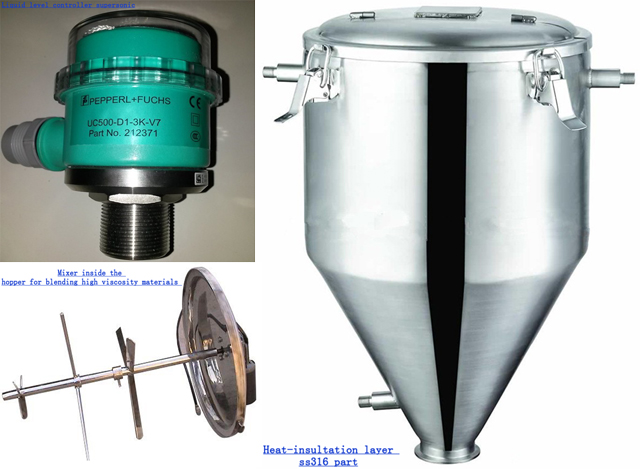

Piesă opțională pentru umplerea echipamentului de etanșare:

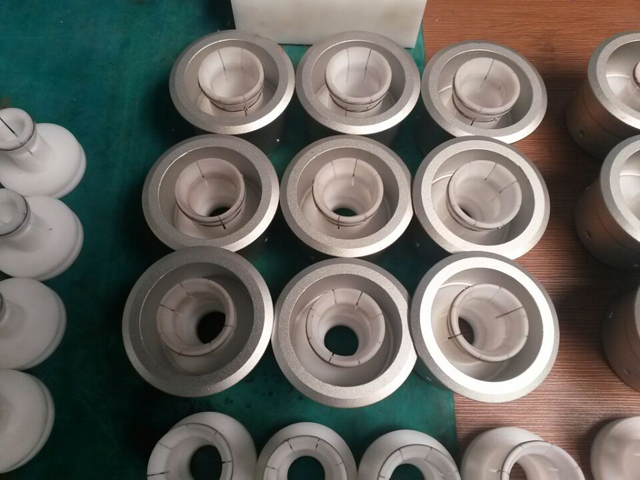

Diferitele dimensiuni ale tuburilor necesită diferite puturi cu tuburi:

Cerința zonei de lucru:

Camera de lucru curată, la temperatura ambiantă aprox. 20℃.

Instalarea unei conducte de aer de răcire care să fie conectată la intrarea suflantei, în scopul răcirii temperaturii tuburilor sigilate.

Aplicație:

Pastă de dinți, pastă medicală, creme de machiaj, demachiant pentru față, lipici, șampon, acuarelă, dulcețuri, ciocolată, lipici instant, aditivi alimentari și produse biochimice etc.

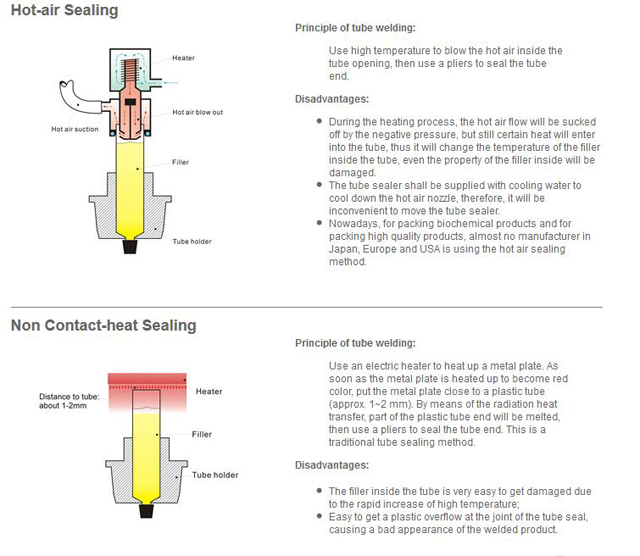

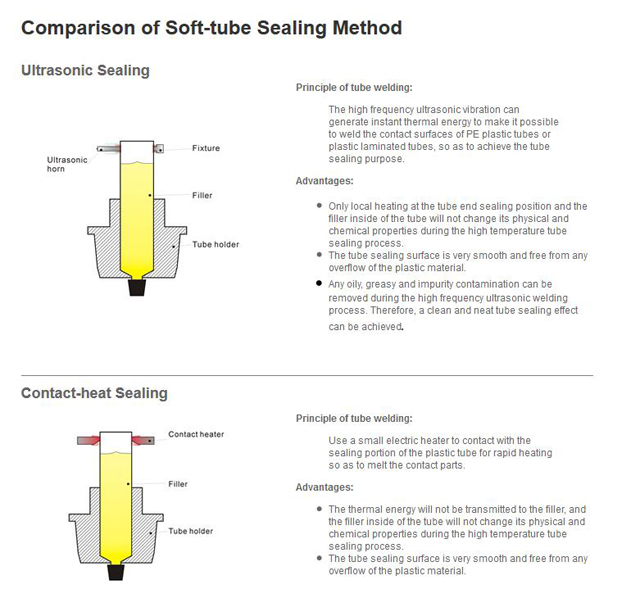

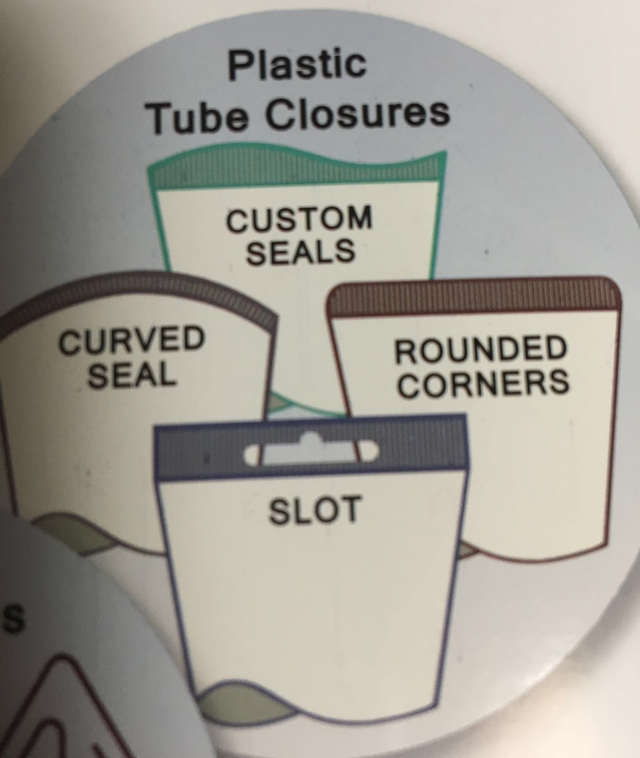

Comparație între diferite moduri de etanșare a tuburilor, cum ar fi etanșarea cu aer cald cu ultrasunete
