Mașină automată de acoperire cu șurub cu mandrina pentru sticle Servo liniar cu un singur cap

Mașină automată de acoperire cu șurub cu mandrină pentru sticle cu un singur cap Servo liniar

Nr. model: VK-SCC
Inaltime aplicabila sticla: 60-380mm
Diametrul gâtului sticlei aplicabil: 16-50 mm
Tensiune motor: 220 V (personalizat)
Putere motor: 0,37 kW
Capacitate de productie: 1200-1500 sticle/ora
Dimensiunea mașinii: 600*210*900mm
Ambalare: cutie de lemn
Greutatea mașinii: 140 kg

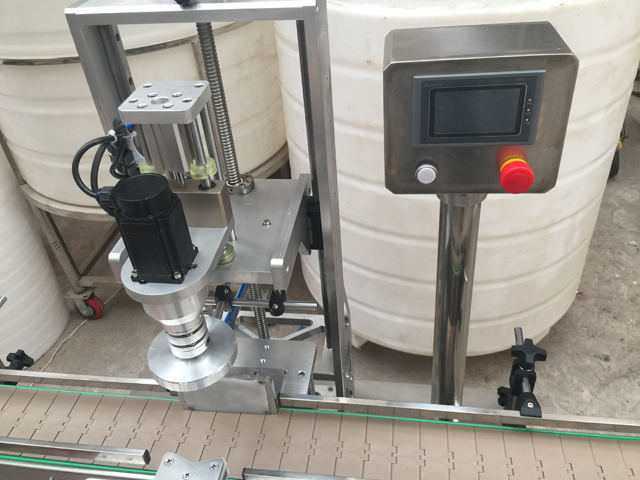

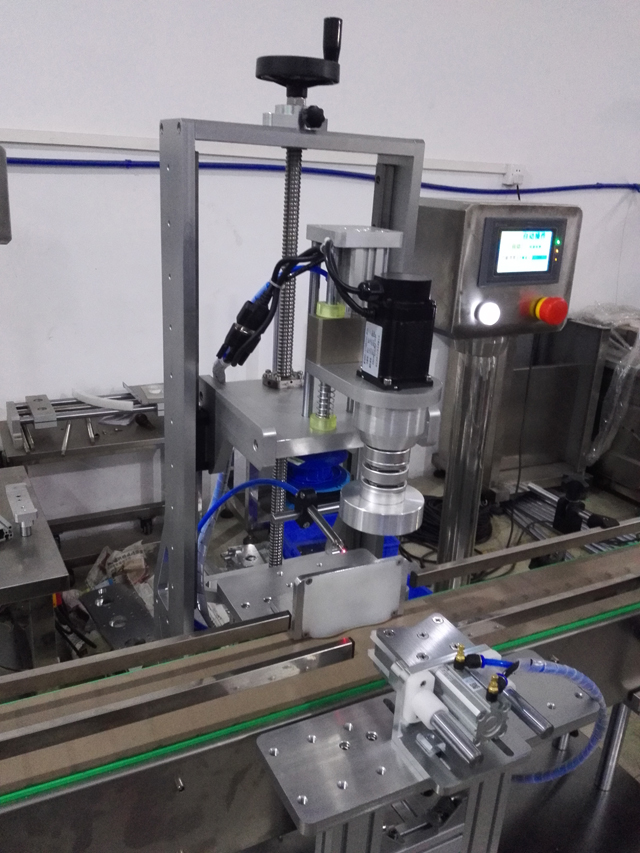

Prezentare generală a mașinii de acoperire cu un singur cap

Adoptă material din oțel inoxidabil, mașina este rezistentă la coroziune și ușor de curățat. Cu un design compact al structurii, ocupă spațiu mic pe podea. În timp ce, cu eficiență și fiabilitate ridicate, este o mașină cu automatizare ridicată care necesită un singur personal operațional. Este un echipament automat de umplere și acoperire care combină mecanismul, electricitatea și pneumatica într-unul singur.

Parametrii tehnici

Nr. model: VK-SCC
Inaltime aplicabila sticla: 60-380mm
Diametrul gâtului sticlei aplicabil: 16-50 mm
Tensiune motor: 220 V (personalizat)
Putere motor: 0,37 kW
Capacitate de productie: 1200-1500 sticle/ora
Dimensiunea mașinii: 600*210*900mm
Ambalare: cutie de lemn
Greutatea mașinii: 140 kg

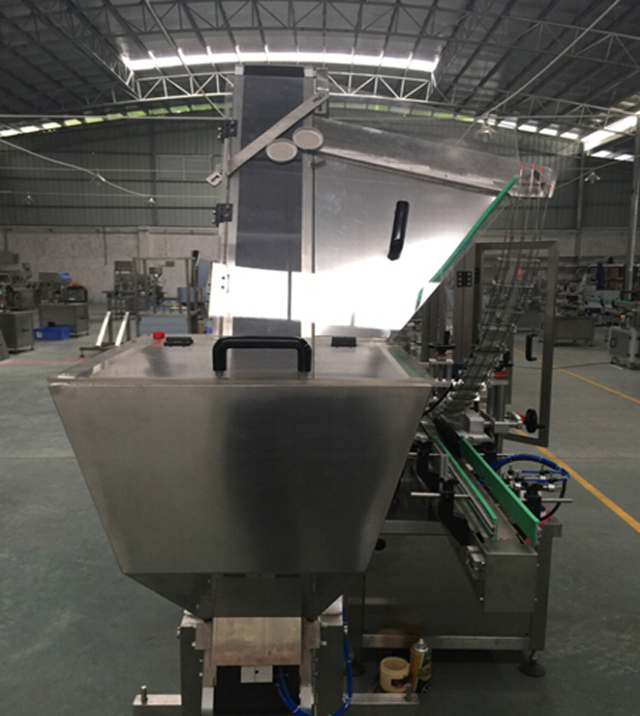

(Notă: Mașina este alimentată de mâna lucrătorului pentru capacul borcanelor; este opțional să alegeți sistemul automat de alimentare cu capace ale cărui imagini sunt prezentate mai jos)

Instalarea echipamentelor

Mașina nu necesită șuruburi de ancorare preîngropate. După ce este despachetat, așezați întreaga mașină pe podea solidă și plată și apoi reglați înălțimea șurubului piciorului mașinii.

Utilizați indicatorul de nivel pentru a corecta orice înclinare pentru a vă asigura că fiecare picior are o sarcină uniformă. Odată ce ajustările sunt terminate, conectați și fixați bine furtunul de alimentare cu apă, furtunul de evacuare a deșeurilor, sursa de alimentare și sursa de aer.

Utilizare și operare (funcțiile panoului)

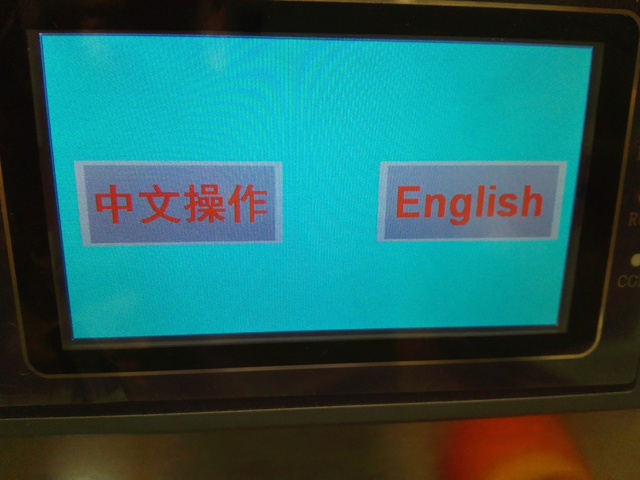

1. Porniți întrerupătorul principal de alimentare și comutatorul din dreapta carcasei echipamentului, iar apoi interfața om-computer afișează ecranul de pornire după cum urmează:

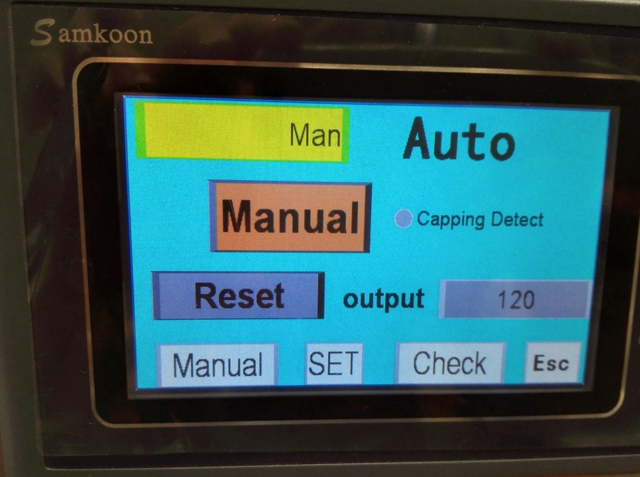

2. Faceți clic pe una dintre pictograme, iar ecranul va fi mutat mai jos:

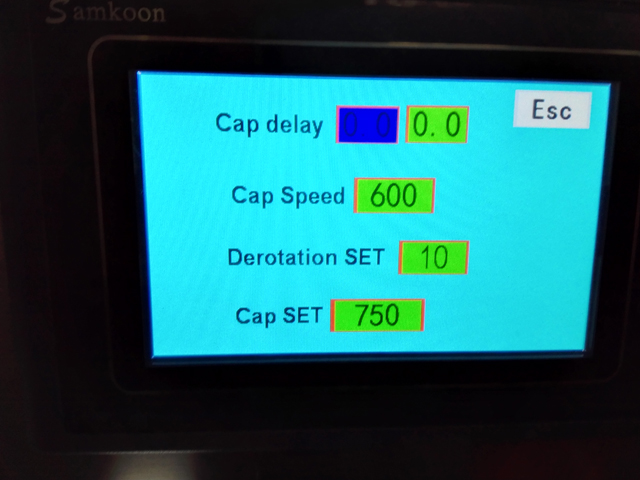

3.0 Faceți clic pe SET pentru a intra în ecranul de mai jos:

3.1 Întârzierea capacului înseamnă că atunci când există o sticlă detectată, întârzierea începe până la următoarea mișcare. Adaugă confort ajustării sticlelor de diferite dimensiuni.

3.2 Viteza de acoperire este viteza de rotație a motorului de acoperire. Setarea de plafonare afișează valoarea pulsului care arată timpul de limitare și poziția de plafonare. Fluxul de lucru al capacului trece prin tăierea sticlei — reluarea poziției de acoperire a capacului — decuparea sticlei. Când Întârzierea plafonului este cu 0, înseamnă că nu este setată nicio întârziere.

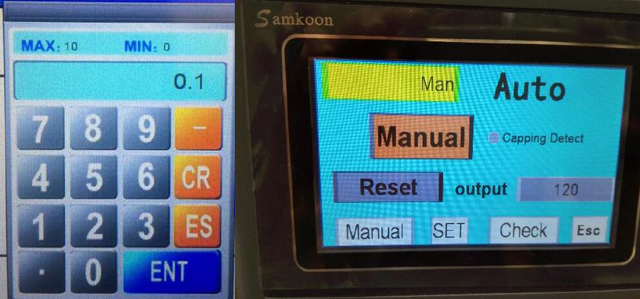

4.0 Faceți clic pe caseta cu cifre corespunzătoare din partea dreaptă a parametrilor și de mai jos vor apărea ecrane de ajustare a parametrilor, unde CR este pentru ștergere, ES pentru existent și Enter pentru confirmare. Când faceți clic pe Manual, modul va fi comutat în modul automat, iar aparatul va funcționa automat.

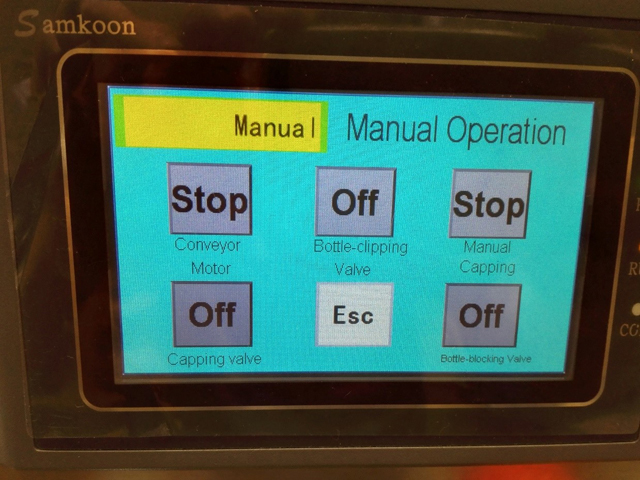

5.0 Înapoi la ecranul de meniu și faceți clic pe Manual în partea de jos a ecranului pentru a intra în ecranul de mai jos. Dacă sunt necesare operații manuale separate, faceți clic pe comutatoarele corespunzătoare pentru a continua.

6.0 Înapoi la ecranul de meniu și faceți clic pe Verificare pentru a intra în ecranul de mai jos. Când indicatorul este pornit, arată că intrarea corespunzătoare de pe PLC are intrare de semnal. Vezi ecranul de mai jos:

Fluxul de lucru

Înainte de pornirea mașinii	Ecranul tactil afișează ecranul de pornire
Selectați limba	Ecranul se transformă în ecranul de meniu
Faceți clic pe Manual în partea de jos a ecranului	Ecranul trece în modul de operare manuală	În timpul rulării manuale, faceți clic pe numărul corespunzător de pe tastatură în timpul punerii în funcțiune
Faceți clic pe Auto	Ecranul trece în modul automat	Faceți clic pe pornire automată, toate procedurile vor fi pornite
Faceți clic pe oprire de urgență	Sub oprire de urgență	Apăsați oprirea de urgență dacă apar anomalii în timpul producției și apăsați din nou când anormalitățile sunt rezolvate

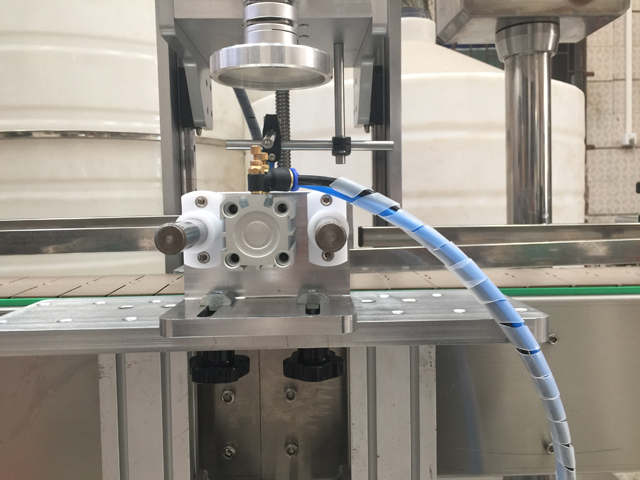

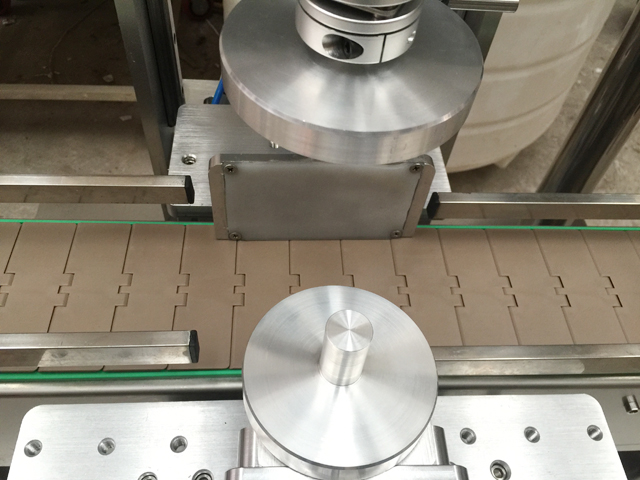

Punerea în funcțiune prin tăierea sticlelor	Există șuruburi pentru fixarea cilindrului de tăiere a sticlei pe cele două părți ale transportorului. Când piulița hexagonală M8 și butonul de prindere cu stea sunt slăbite, acesta poate fi deplasat înainte și înapoi pentru a fixa sticla de mânerul dispozitivului de tăiere a sticlei	Etanșeitatea de tăiere a sticlei nu trebuie să fie strânsă sau prea slăbită, dar să fie adecvată

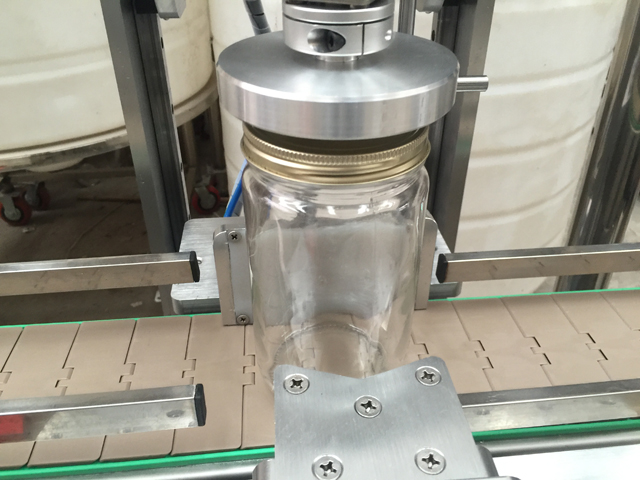

Punerea în funcțiune a plafonului	Slăbiți butonul de prindere cu stea și rotiți tija de mână din spatele mașinii	În timpul acoperirii, contactul capului de acoperire cu capacul sticlei nu trebuie să fie prea ridicat sau scăzut

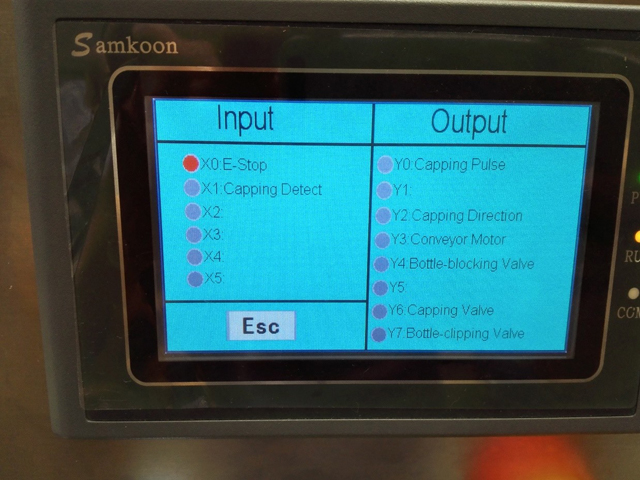

Ilustrații ale PLC-ului de intrare și ieșire

Detectare capac X1: Când se detectează sticla, indicatorul X1 va fi aprins. Apoi începe întârzierea, iar tăierea sticlei și acoperirea începe după ce întârzierea se termină.

Oprire de urgență X0: În condiții normale, indicatorul X0 va fi stins. Când este apăsat, mașina se va opri și toate mișcările vor reveni la original.

Puls de limitare Y0: când indicatorul Y0 este pornit, arată că există puls la lucru.

Direcția de limitare Y2: Când indicatorul Y2 este pornit, arată că direcția de limitare este activă.

Motorul transportorului Y3: Când indicatorul Y3 este aprins, transportorul funcționează.

Supapa de blocare a sticlei Y4: Când indicatorul Y4 este pornit, arată că cilindrul de tăiere a sticlei funcționează.

Supapa de acoperire Y6: Când indicatorul Y6 este pornit, arată că supapa de acoperire funcționează.

Supapă de tăiere a sticlei Y7, când indicatorul Y7 este pornit, arată că cilindrul de tăiere a sticlei funcționează.

Defecțiuni comune și depanare

NU	Defecte	Cauze posibile	Soluții
1	Indicator de alimentare Indicator de putere stins sau aprins, dar mașina fără mișcări	Nicio problemă de alimentare sau de pierdere de fază	Verificați dacă există vreo problemă cu sursa de alimentare și sursa de alimentare din dulap.
2	Cilindrul nu se mișcă sau se mișcă anormal	Dacă există alimentare cu aer	Deschideți alimentarea cu aer
		Nu există tensiune la electrovalva	Verificați starea circuitului verificând mai întâi dacă există o sursă de alimentare cu stația de lucru corespunzătoare în dulap. Dacă există, atunci verificați circuitul extern.
		Supapa de accelerație cu reglaje necorespunzătoare	Reglați poziția valorii clapetei de accelerație până când se rotește în sensul acelor de ceasornic, cilindrul accelerează; când se rotește în sens invers acelor de ceasornic, viteza cilindrului scade.
		Indiferent dacă parametrii de setare a timpului sunt corespunzători sau 0.	Resetați setările de timp
3	Capacul nu strâns	Decuparea sticlei nu este strânsă sau se învârte sau timpul de acoperire este prea scurt	Reglați dispozitivul de tăiere a sticlei sau măriți timpul de acoperire
