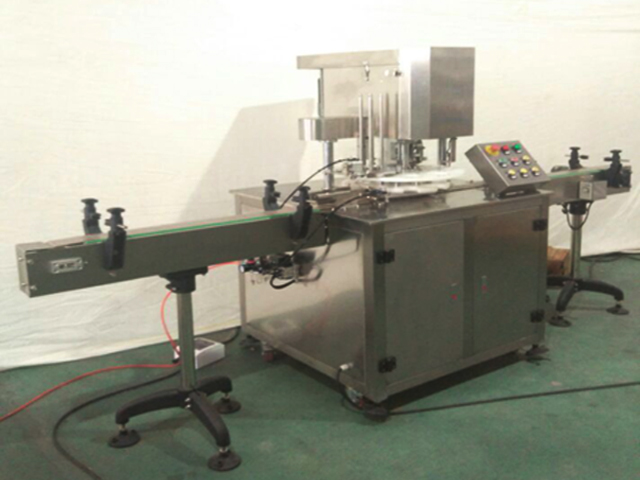

Mașină automată de etanșare a cutiilor de aluminiu, metal, tablă, liniară

Mașină automată de etanșare a cutiilor de aluminiu și metal de staniu liniar

Material: oțel inoxidabil
Cap de acoperire: 1
Numărul de cutii sigilate: unu
Viteza de etanșare: 25-30 pe minut
Înălțimea de etanșare: 40-200 mm
Diametrul sticlei disponibile: 35-100 mm
Presiunea de lucru: AC220v 50/60hz (Ac380v 50/60hz)
Putere: 1,1 kW
Greutate: 500 kg
Dimensiune: 3000*900*1700mm
Sursa de aer: 0.5mpa

Acest produs se aplică în principal ambalajelor de etanșare a conservelor rotunde cu diverse plastic PET, fier, aluminiu, hârtie și alte calități, are un design avansat și o structură rezonabilă care este ușor de operat, pentru a fi un echipament de ambalare necesar și ideal pentru alimente. , medicamente, ceai, inginerie chimică și alte industrii.

Corpul principal al acestui produs adoptă toate materialele inoxidabile, cu un aspect simplu și frumos și conform cerințelor de proiectare ale majorității departamentelor de producție standard.

Acest produs adoptă sursa de alimentare monofazată sau trifazată, puterea sa ajungând la 1,1kw, diferitele sale piese și componente sub prelucrarea de precizie, tehnologiile de producție și altele precipitate și îmbunătățite continuu prin experiența de lungă durată a clienților companiei noastre și Partea cheie adoptă un design unic cu rezistență ridicată, zgomot redus și performanță bună de etanșare.

Acest produs este conform cu reglementările standardelor naționale, standardelor departamentale și standardelor întreprinderilor și părăsește fabrica numai după ce a trecut inspecția strictă și testul.

Este o linie de producție complet automată, care poate constitui linii de producție cu sistemul de umplere, sistemul de cântărire și umplere sau sistemul de etichetare.

Specificații de performanță

1. Cele patru roți de etanșare sunt adoptate pentru etanșare, în care două cuțite pentru tivire și alte două pentru presare în gol, cu un principiu simplu și reglare convenabilă;

2. Este adoptat designul mecanic de ultimă generație, corpul cutiei nu se va roti în procesul de etanșare, cuțitul de etanșare se rotește pentru a finaliza etanșarea, care este fiabilă și sigură și potrivită pentru ambalarea de etanșare a produselor fragile și produse lichide;

3. Funcționarea cuțitului de tăiat și ridicarea suportului de cuțit sunt controlate de came mecanică, cu funcționare stabilă și fiabilă

4. Cuțitul de tăiat adoptă fabricarea din oțel inoxidabil 304, cu servicii durabile și performanțe bune de etanșare.

5. Interfața de operare este foarte simplă pentru a facilita operarea.

Caracteristici principale

1. Este o mașină de cusut cutie de ultimă generație, având cea mai importantă caracteristică că corpul cutiei nu se rotește la etanșare, pentru a evita ca produsele din cutie să se deplaseze și să cadă;

2. Interfața de operare este simplă, cu un design rezonabil;

3. Este de înaltă precizie de prelucrare, iar corpul principal adoptă fabricarea întregului oțel inoxidabil, conform cerințelor de proiectare ale departamentelor de producție.

4. Poate constitui linii de producție cu echipamente de umplere, etichetare, pulverizare cod și altele, cu eficiență ridicată a producției.

5. Poate detecta capacul inferior automat, iar designul de control al circuitului este rezonabil.

6. Toate piesele și componentele, accesoriile electrice și altele adoptă produsele de la renumitele fabrici interne, cu o calitate fiabilă și stabilă.

Parametrii tehnici

Material: otel inoxidabil
Cap de acoperire: 1
Numărul de conserve sigilate: unu
Viteza de etanșare: 25-30 pe minut
Inaltimea de etansare: 40-200mm
Diametrul sticlei disponibile: 35-100mm
Presiunea de lucru: AC220V 50/60Hz (AC380V 50/60Hz)
Putere: 1,1 kW
Greutate: 500KG
Dimensiune: 3000*900*1700mm
Sursa de aer: 0,5 MPa

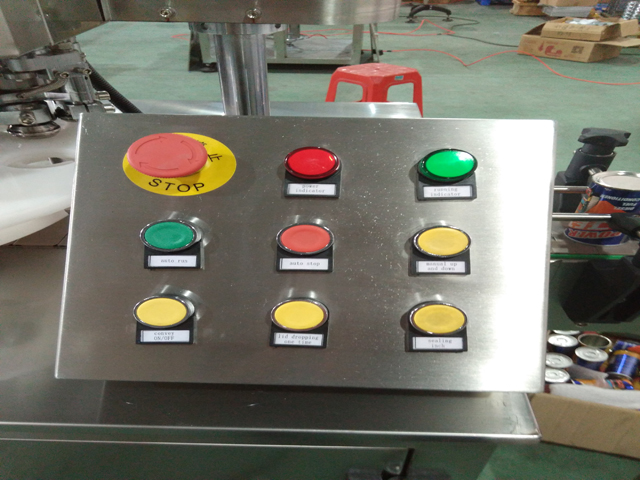

Panoul de operare

1. Indicatorul de alimentare (lumina indicatoare roșie): lumina indicatoare roșie este aprinsă indicând faptul că echipamentul este pornit și invers

2. Indicatorul de funcționare (lumina indicatoare verde): indicatorul luminos verde aprins indică faptul că echipamentul este în funcțiune și invers

3. Oprire de urgență: în caz de urgență, apăsați acest buton și echipamentul se oprește imediat, orice alte întrerupătoare nu funcționează, dacă doriți să anulați, rotiți butonul în cruce și va apărea automat cu funcțiile recuperate

4. Operare/pornire (butonul verde): apăsați acest buton și echipamentul va începe să funcționeze

5. Operare/oprire (butonul roșu): apăsați acest buton și echipamentul va opri funcționarea

Inching (butonul galben): acest comutator este folosit în principal pentru depanarea echipamentului, echipamentul va funcționa la apăsarea butonului și invers.

Principiul echipamentului și metoda de instalare

1. Principiul designului dinamic al echipamentului

Acest echipament adoptă motorul asincron cu o capacitate electrică de două valori, puterea motorului fiind de 1,1 kW și viteza de rotație de 1400r/min. Roata curea triunghiulara, roata dintata, turbina si alte angrenaje isi reduc viteza la 40r/min, turbina roteste un cerc sub efectul camei de ridicare pentru a finaliza un proces in sus si in jos, in acelasi timp respectiv, antrenează prima și a doua roți de rulare și etanșare pentru a se coordona cu came sub diferența de viteză a celor două grupe de roți dințate, pentru a finaliza întregul proces de etanșare cu role a unei cutii.

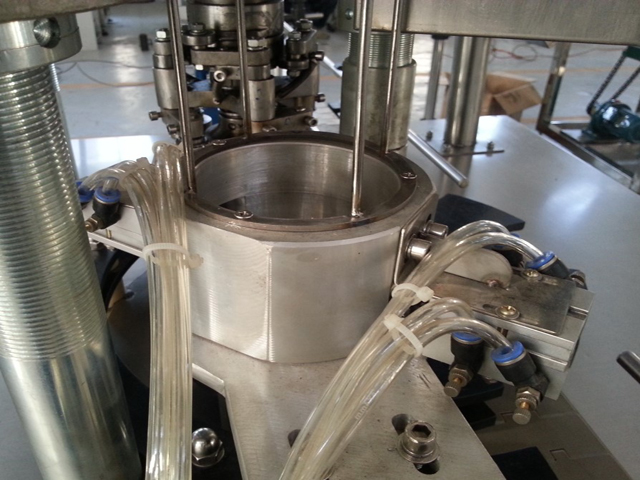

2. Principiul designului de etanșare a echipamentului

Acest echipament adoptă principiul cusăturii duble, utilizând procedura de ocluzie, pliere și deprimare a părții capacului și a părții cutiei, pentru a obține efectul de etanșare. Pașii sunt următorii:

(1) Așezați capacul cutiei deasupra cutiei pentru ca marginea cutiei să fie îndreptată către deschiderea din partea interioară a marginii capacului cutiei.

(2) Utilizați presiunea dispozitivului de ridicare pentru a ridica corpul cutiei și pentru a face capacul cutiei să fie îndreptat către câine.

(3) Prima rolă învăluie marginea capacului spre interior, cu o parte rotindu-se în jurul marginii capacului, iar cealaltă parte exercitând o presiune asupra axei.

(4) După ce prima rolă completează operațiunea, a doua rolă continuă să apese strâns prima cusătură rotunjită formată din prima rolă în a doua cusătură rotunjită, etanșarea ruloului este finalizată.

(5) Ridicatorul este cu susul în jos, iar câinele este apăsat în jos pentru a ieși din cutia goală.

3. Principiul coborârii automate a capacului

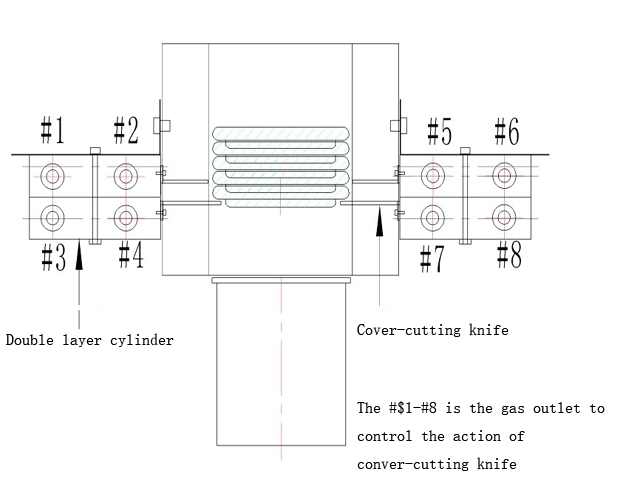

Acest echipament este echipat cu echipament de inspecție automată a ochilor foto, după ce cutia ajunge în poziție, ochiul foto trimite semnalul de inspecție la circuitul de control principal, care trimite semnalele relevante în conformitate cu proiectarea echipamentului de coborâre a capacului pentru a controla relevante acțiuni, astfel încât să se realizeze funcția de coborâre automată a capacului. Echipamentul fizic de coborâre automată a capacului și principiul său sunt așa cum se arată în imaginea următoare:

Cum se instalează mașina pas cu pas?

Primul pas: Instalați lanțul transportor, verificați dacă este liniar după instalare și dacă este etanșat corespunzător

Al doilea pas: Instalați șinele transportoare, ajustați pentru a transporta cutiile de pop fără probleme

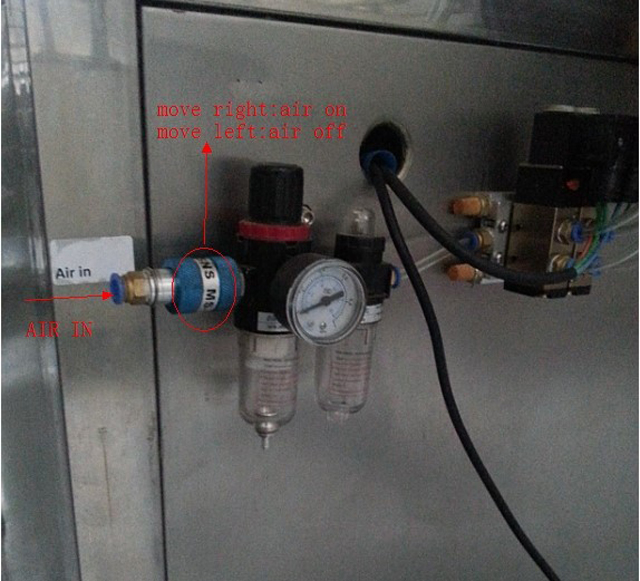

În cele din urmă, după pornirea și aerisirea echipamentului, acesta poate funcționa atunci.

	Lanțul fiecărei secțiuni este conectat și fixat printr-un știft (similar cu lanțul ceasului)
	Transportorul va traversa baza
	Placa de lanț a fiecărei secțiuni a transportorului este conectată prin știft
	Șuruburile pot fi reglate pentru a strânge și a pierde transportorul
	După ce a fost conectat cu știftul, acesta este strâns cu ciocanul
	Transportorul și echipamentul principal sunt conectate și fixate prin două șuruburi
	Instalarea șinelor transportoare
	Instalarea și dispozitivul fix al șinelor

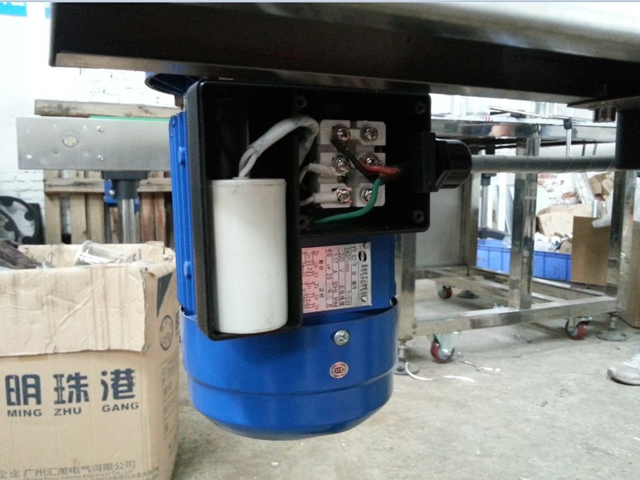

	Porniți motorul transportorului (conectați cu terminalele U1 și U2)
