Mașină de umplere automată a sticlelor de sticlă spumoasă liniară lichidă

• Model: VK-OF
• Nr. duze de umplere: 6-16 capete
• Interval de presiune a aerului: 0,4 ~ 0,6 MPa
• Alimentare: 220V±5% 50/60Hz
• Consum de energie: 0.6kw-2.8kw
• Zgomotul unei singure mașini: ≤50dB
• Greutate neta: 200-600 kg
• Dimensiune totală (mm): L*W*H=1600×1000×1800mm

Vizualizați videoclipul

Mașină automată de umplere a preaplinului pentru sticle de sticlă de umplere cu săpun lichid, senzor de nivel de lichid pentru mașini de umplere

Mașina de umplere automată cu preaplin este utilizată de obicei în aplicațiile de ambalare pentru consumatori, unde este necesar un nivel de umplere vizual (cosmetic) consistent.

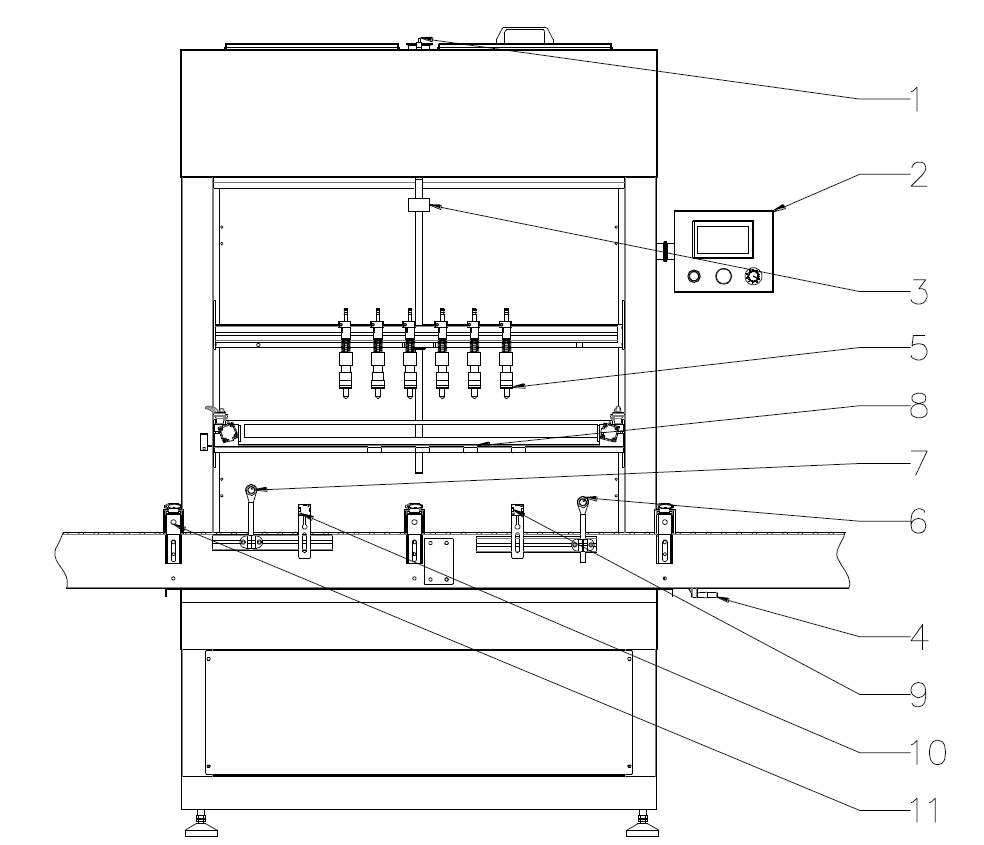

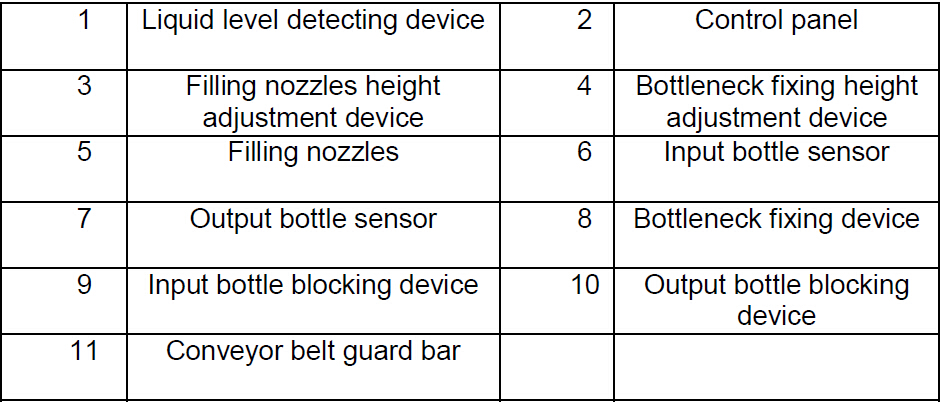

Desen al echipamentului de umplere a lichidului de preaplin (Exemple cu echipament de umplere a preaplinului cu 6 capete)

Produsul lichid dorit de umplut este ținut într-un rezervor din oțel inoxidabil, apoi pompat într-un colector pentru a dispersa produsul în fiecare dintre duzele de umplere. Odată ce produsul atinge nivelul de umplere cosmetic dorit în fiecare sticlă, excesul de produs sau spumă se revarsă înapoi în rezervor. Avantajele umplerii cu preaplin includ niveluri uniforme de umplere, controlul vitezei pompei cu presiune variabilă (pentru a reduce spuma) și ușurința în operare.

Acest umplutor este fabricat cu un cadru din oțel inoxidabil 304 de înaltă calitate și este disponibil cu 1 până la 16 capete de umplere. De asemenea, vine standard cu comenzi PLC și HMI cu ecran tactil color, un rezervor din oțel inoxidabil și porți pneumatice de indexare, plus multe alte caracteristici. Sunt disponibile opțiuni pentru și mai multă versatilitate.

mașinile de umplere automate cu preaplin sunt utilizate în mod obișnuit pentru umplerea băuturilor și a altor produse subțiri, în special acolo unde spuma sau inconsecvența sticlei ar putea fi o problemă. Umplerea automată a preaplinului VKPAK poate fi construită pentru a se potrivi mediilor sanitare, periculoase, inflamabile și corozive.

Tehnica

• Model: VK-OF
• Nr. duze de umplere: 6-16 capete
• Interval de presiune a aerului: 0,4 ~ 0,6 MPa
• Alimentare: 220V±5% 50/60Hz
• Consum de energie: 0.6kw-2.8kw
• Zgomotul unei singure mașini: ≤50dB
• Greutate neta: 200-600 kg
• Dimensiune totală (mm): L*W*H=1600×1000×1800mm

Caracteristică:

• Interfață engleză om-mașină, ecran de contact inteligent, design uman, operare ușoară.
• Duze speciale de umplere cu preaplin, umplere cu nivel de precizie.
• Controler logic de program (PLC),
• Este ușor să schimbați dimensiunea sau să modificați parametrii.
• Elementele pneumatice sunt toate importate, stabilitate și fiabilitate.
• Detecție foto-electrică și control pneumatic de legătură, protecție automată pentru lipsa sticlei.
• Design de poziționare apropiată, guvernare ușoară, potrivit pentru ambalarea sticlelor de toate dimensiunile.
• Întreaga mașină este proiectată în conformitate cu cerințele GMP.

Opțiuni:

• Duzele de umplere pot fi echipate în funcție de putere.
• Configurația anticorozivă este disponibilă pentru produse cu conținut ridicat de acizi sau alcaline.

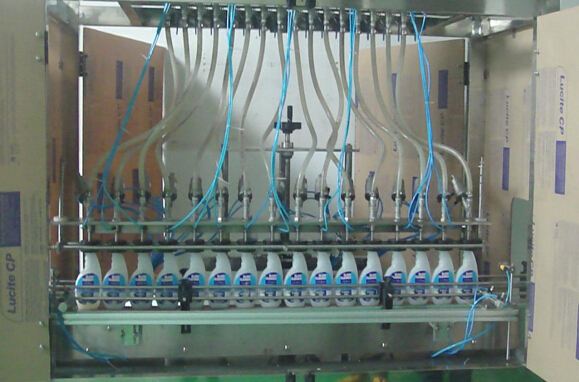

Mașini de dosar cu 16 capete pentru procesul de umplere cu săpun lichid

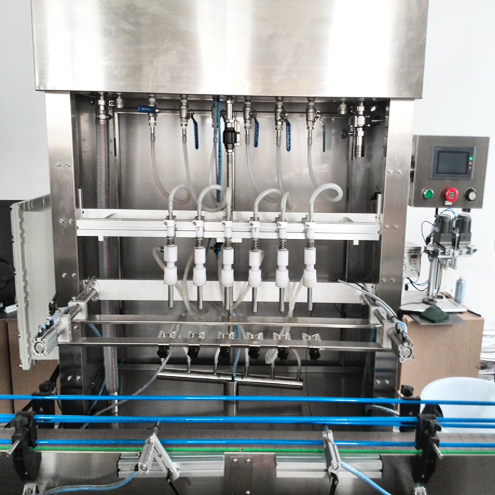

Mai multe imagini cu mașinile de umplere cu preaplin (luând 6 capete de exemplu)

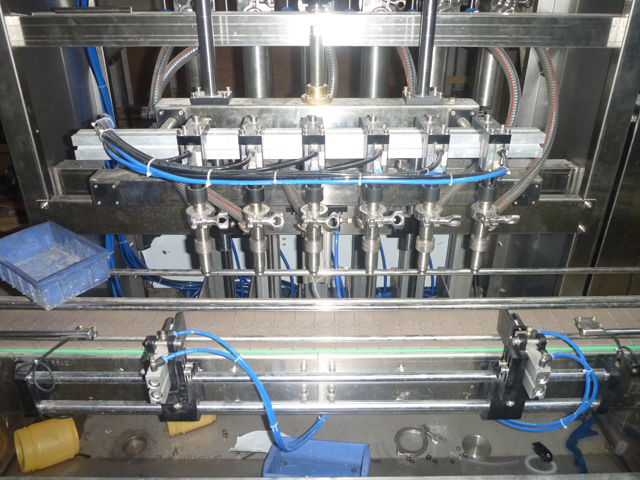

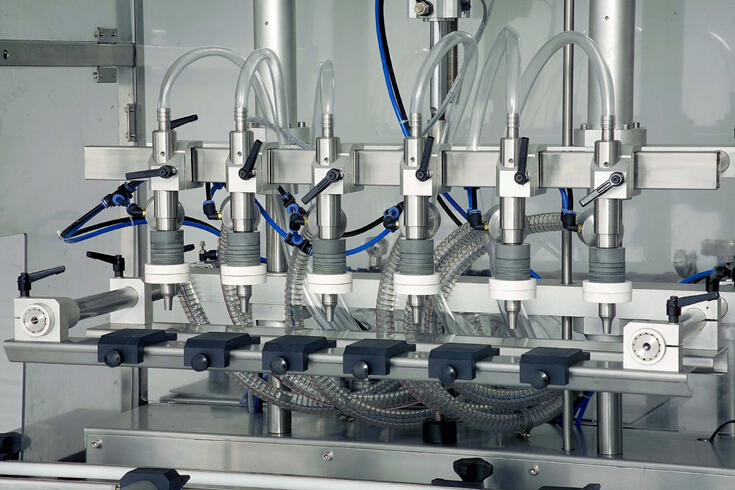

Captură apropiată pentru umplerea mașinii de umplere cu preaplin

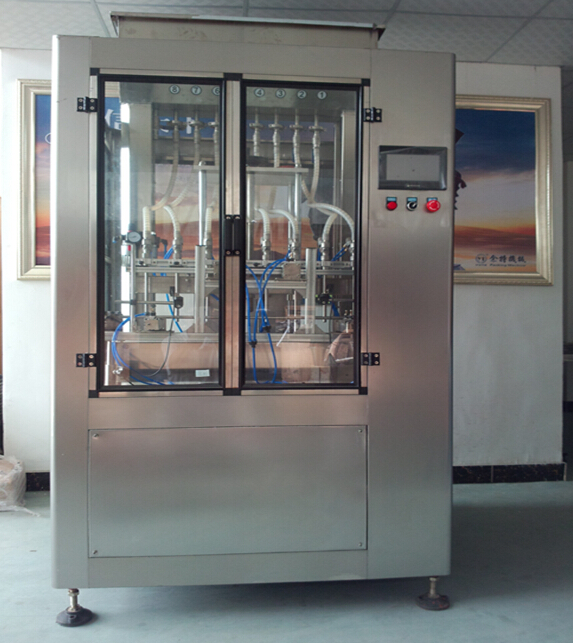

Cu cameră de protecție pentru mașini de umplere prin preaplin

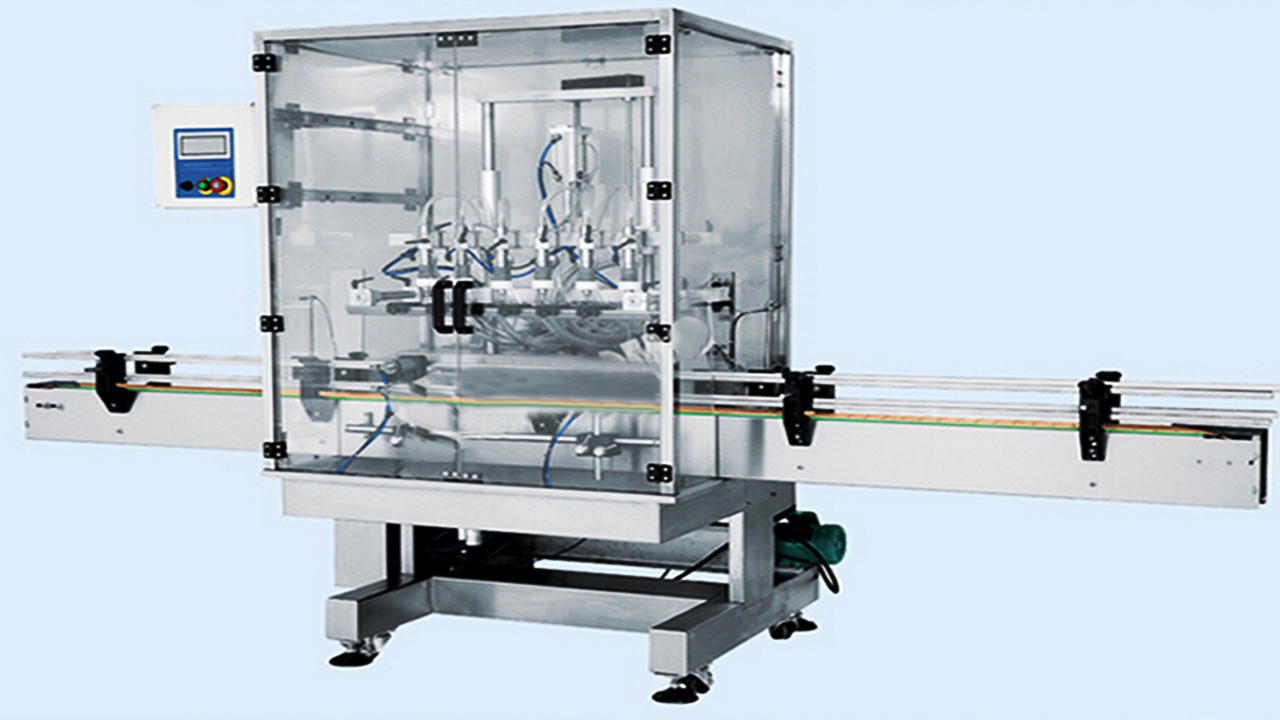

Mașină de umplere cu preaplin adăugată în cameră automată cu bandă transportoare

Procedura de configurare automată a mașinii de umplere:

Reglați bara de protecție a benzii transportoare

Puneți sticlele sub duzele de umplere (5), reglați lățimea barei de protecție a benzii transportoare (11), faceți gâtul de sticlă și duza de umplere în același plan.

Reglați duzele de umplere

În funcție de dimensiunea sticlelor, reglați distanța dintre fiecare duză de umplere (5), încercați să faceți duzele de umplere (5) aproape de centrul mașinii.

Reglați înălțimea dispozitivului de fixare a gâtului

În funcție de înălțimea gâtului, reglați roata de mână a dispozitivului de fixare a gâtului (4), faceți ca placa de fixare a gâtului să fixeze locul potrivit al gâtului.

Reglați cilindrul dispozitivului de blocare a sticlei de ieșire

Slăbiți șurubul cu cinci stele al dispozitivului de blocare a sticlei de ieșire (10), faceți clic pe butonul de scoatere din cilindrul sticlei de pe ecranul tactil și mențineți cilindrul întins, faceți blocarea, țineți contactul cu sticla.

Reglați senzorul sticlei de ieșire

Slăbiți șuruburile senzorului sticlei de ieșire (7), setați senzorul la 5 cm înaintea tijei de blocare a cilindrului sticlei de ieșire (direcția înainte a benzii transportoare)

Reglați senzorul sticlei de intrare

Porniți banda transportoare, mențineți cilindrul întins, așezați mai mult de două sticle pe banda transportoare, slăbiți șuruburile senzorului sticlei de intrare (6) și așezați-l lângă cel de-al doilea gât, asigurați-vă că poate detecta a doua sticlă. Observație: nu așezați senzorul sticlei de intrare (6) sub fața duzei de umplere.

Reglați cilindrul dispozitivului de blocare a sticlei de intrare

Slăbiți șurubul cu cinci stele al dispozitivului de blocare a sticlei de intrare (9), găsiți un spațiu între a doua sticlă și a treia sticlă și puneți bastonul de blocare în acest spațiu. Faceți clic pe butonul cilindrului în sticlă de pe ecranul tactil și mențineți cilindrul întins, faceți contactul bastonului de blocare cu a treia sticlă. Observație: viteza de întindere a cilindrului nu este prea mare.

Reglați cilindrul dispozitivului de fixare a gâtului

Slăbiți șurubul dispozitivului de fixare a gâtului de sticlă (8), lăsați placa de fixare să se apropie de gâtul sticlei și blocați-o, reglați furca de fixare a sticlei și faceți-o la același nivel orizontal cu gâtul de sticlă, fixați furca de fixare a sticlei, slăbiți două șuruburi pe ambele părți. Faceți clic pe butonul cilindrului de poziționare a sticlei de pe ecranul tactil și mențineți cilindrul întins, lăsați furca de fixare a sticlei să intre în contact cu gâtul sticlei, înșurubați șuruburile de fixare.

Reglați înălțimea duzelor de umplere

Faceți clic pe butonul cilindrului în sticlă, din cilindrul sticlei, cilindrul de poziționare a sticlei de pe ecranul tactil. Reglați roata de mână a dispozitivului de reglare a înălțimii duzelor de umplere (3) și lăsați partea inferioară a duzelor de umplere cu 2-3 cm mai sus decât gâtul de sticlă, apoi faceți clic pe butonul cilindrului de ridicare de pe ecranul tactil, testați dacă duzele de umplere se pot ridica si cad lin. Urmați pașii de mai sus pentru a depana și rafinați mișcările observate în mod repetat pentru a ușura acțiunea.

Reglați volumul de umplere

În funcție de capacitatea de etichetare a produsului, introduceți setarea de timp corespunzătoare în timpul de umplere de pe ecranul tactil.

Umplerea finală a produselor după umplerea probelor

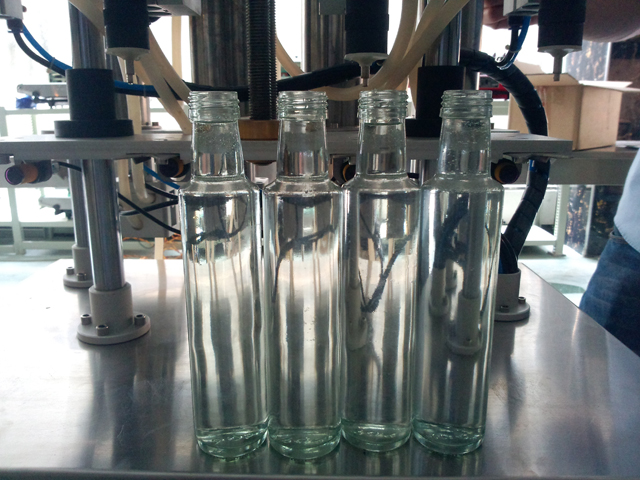

Sticle de parfum

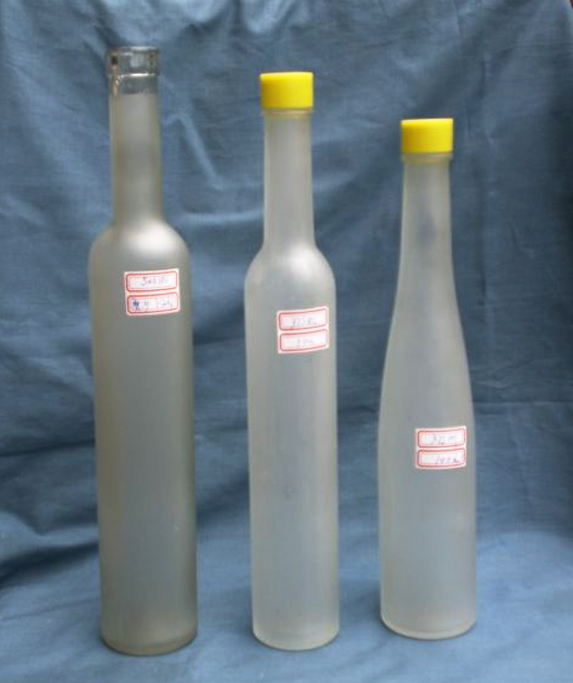

Sticle de vin

Sticle de ulei comestibil

Ambalare cutie din lemn

Garanţie: Pentru toate mașinile, acesta pretinde 1 an de garanție. (Sunt excluse din garanție problemele datorate accidentelor, utilizării greșite, aplicării greșite, daunelor de depozitare, neglijenței sau modificării echipamentului sau componentelor acestuia. De asemenea, piesa de schimb ușor spartă nu este inclusă în garanție)

Instalare: După ce mașina ajunge la fabrica dvs., dacă aveți nevoie, tehnicianul nostru va merge la locul dvs. pentru a instala și testa mașina și, de asemenea, va instrui lucrătorul dumneavoastră pentru a opera mașina (timpul trenului depinde de muncitorul dvs.). Cheltuielile (bilet de avion, mâncare, hotel, taxa de călătorie în țara dvs.) ar trebui să fie în contul dvs. și trebuie să plătiți pentru tehnician 150 USD pe zi. De asemenea, puteți merge la fabrica noastră pentru a face antrenament.

După service: Dacă întâmpinați problema pe mașină, tehnicianul nostru va merge la dvs. pentru a repara mașina cât mai curând posibil. Costul ar trebui să fie în contul dvs. (ca mai sus).
