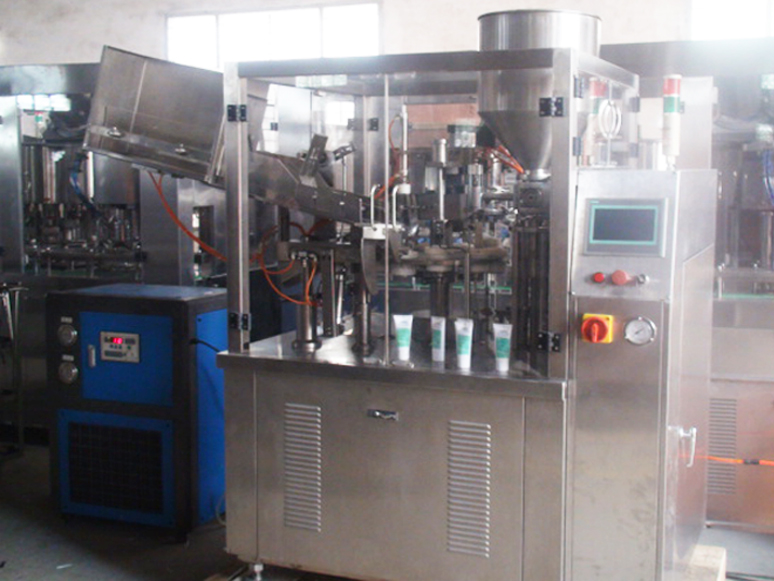

Mașină automată de umplere a tuburilor de loțiune pentru cremă cu răcitor de apă

• Materiale tub: Tuburi din plastic / Tuburi laminate
• Volum de umplere: 5ml-250ml/tub (reglabil)
• Precizie de umplere: 1% (sau mai puțin decât)
• Capacitate de ieșire: 45 tuburi pe minut
• Diametrul tubului: Ø10mm-Ø50mm
• Lungimea maximă a tubului: 220 mm
• Sursa de alimentare: 220v/380v/50-60hz
• Presiunea aerului: 0.55mpa-0.65mpa
• Motor auxiliar: 1.1kw
• Putere de termoetanșare: 3.0kw
• Dimensiune totală (Lxlxh): 2000*900*1500
• Greutatea mașinii de etanșare a umplerii tuburilor: 850 kg

Vizualizați videoclipul

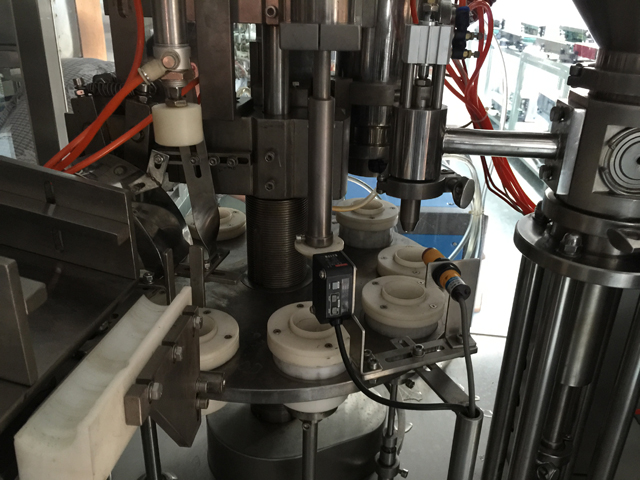

Părțile de control ale mașinii sunt compuse din interfață inteligentă om-calculator, ecran tactil mare / panou de control al operațiunii, inclusiv setarea temperaturii, viteza motorului, viteza de umplere, afișarea directă pe ecran și controlul ecranului. Componentele mașinii care atinge umplerea materialul este realizat din oțel inoxidabil SUS304 și SUS316L. Capacul transparent, tubul de alimentare, dispozitivul de alimentare sunt de asemenea furnizate împreună cu mașina. Mașina este prevăzută cu întrerupător de siguranță, oprire automată, poziționare a tubului moale, control fotoelectric de etanșare etc.

În timpul procesului, alimentarea tubului și setarea, umplerea și etanșarea, evacuarea sunt toate controlate automat. Dispozitivul de numărare digitală este instalat în partea frontală inferioară a mașinii. În timpul procesului de umplere, capul de umplere este introdus în vasul de material pentru a evita intrarea aerului. Pentru materialul de umplere cu vâscozitate ridicată, este instalat un dispozitiv de suflare pentru a asigura o etanșare completă. Sunt disponibile multe variante de tip de etanșare pentru a satisface diferite nevoi ale clienților.

Parametrul principal

Caracteristici principale

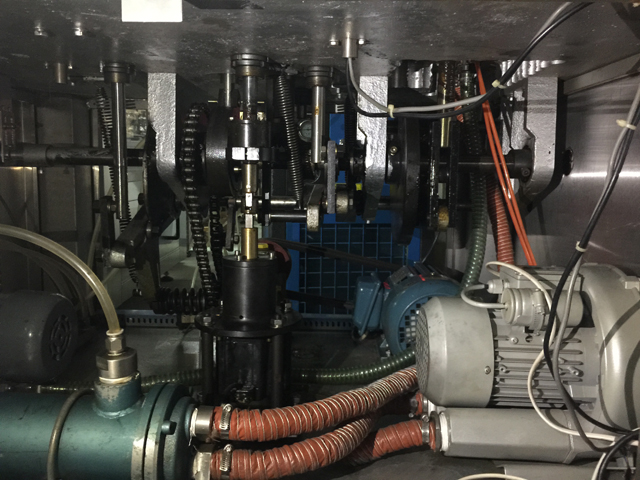

1. Următoarea parte de transmisie închisă în platformă, sigură, fiabilă, nepoluantă;
2. Piese de umplere și etanșare montate pe platformă deasupra capotei de vizualizare cu cadru static semi-închis, ușor de observat, ușor de operat, ușor de întreținut;
3. Control Plc, interfață de conversație om-mașină;
4. Cadran circuit pentru acționare cu came, viteză mare, precizie ridicată;
5. Poziție cutie și tub înclinat, opțional;
6. Cotieră curbată cu o unitate de absorbție a vidului, balustrade și interacțiune cu dispozitivul de tub de presiune, furtunul este introdus în stația de tub superioară;
7. Stații de lucru standard fotoelectrice, senzor de înaltă precizie, model de furtun de control al motorului pas cu pas în poziția corectă;
8. Materiale de injecție mobile capul adânc în interiorul materialului de injectare a furtunului, notă laterală de ieșire laterală, capătul duzei de livrare a materialului de injecție cu manieră integrată pentru a asigura calitatea tăierii prin suflare de umplere;
9. Fără tub, fără umplere;
10. Adoptarea etanșării (pistol leister cu aer cald) țeavă de eșapament încălzire internă, răcită prin mijloace de răcire configurație externă;
11. Stația de lucru tastând automat numărul de cod imprimat pe cerințele de proces ale postului;
12. Tăiați robotul din plastic într-un unghi drept sau un capăt rotunjit al furtunului pentru selecție;
13. Alarma de eroare, alarmă fără conductă, oprire ușa deschisă, oprire la suprasarcină;
14. Numărarea și timpul de oprire cantitativ;

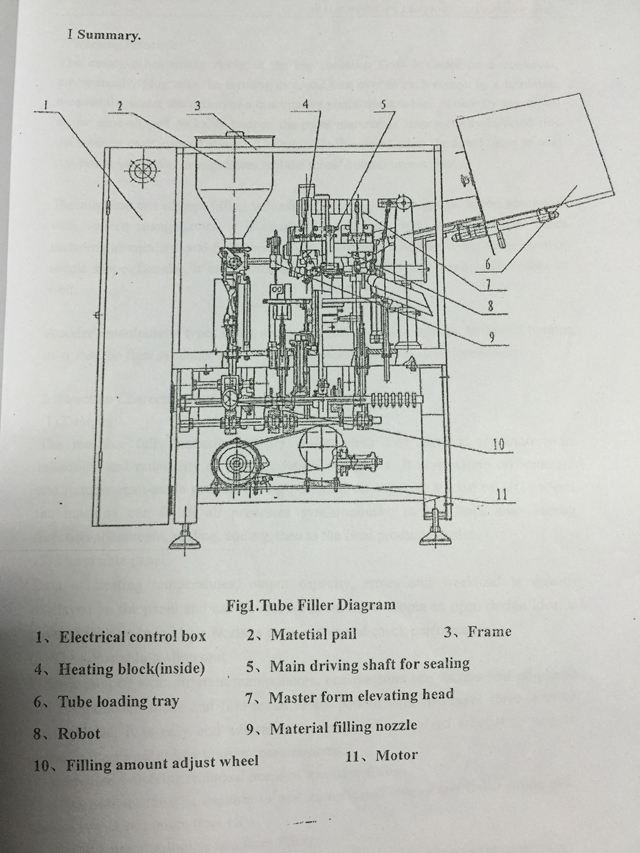

Desen al mașinii de etanșare de umplere a tuburilor

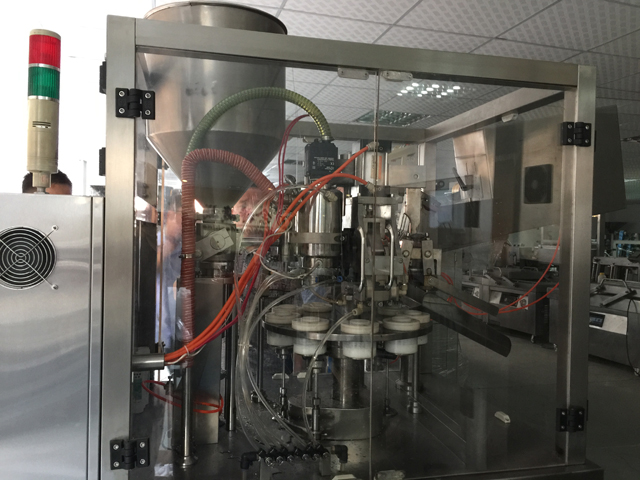

Funcționează Principele de umplere a tuburilor mașină de etanșare

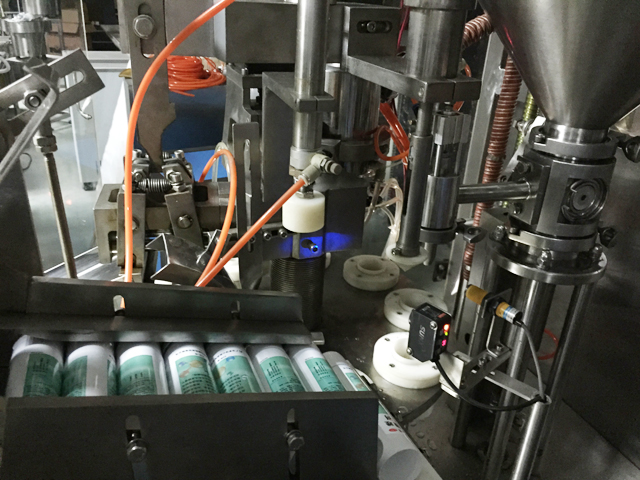

Tuburile goale bine pregătite în containerul mare curg în ordine pe un transportor conectat automat cu matrițele de formare și se răstoarnă în fiecare stație de către un robot; Între timp, sub acțiunea unei supape cu piston cantitativ, care este conectată direct la buncărul blocabil în formă de con, materialele de pastă sunt injectate automat în tuburi la fiecare stație de interval.

Apoi, placa turnantă duce tuburile umplute la următoarea stație la care manipulatoarele etanșează imediat fundul tubului. Mașina poate modifica volumul de umplere prin reglarea unui indicator de debit. Când este folosită cu diferite manipulatoare, este capabilă să se ocupe de tuburi din materiale multi-metalice, inclusiv aluminiu și, în plus, pliază partea inferioară cu două straturi, trei straturi de formă de șa. În plus, poate termoetanșa toate tuburile din plastic și furtunurile laminate. Manipulatorul unui codificator introduce datele, numărul de serie și data de expirare pe capătul tuburilor. După aceea, produsele finale vor fi conduse automat într-un recipient de colectare tuburi.

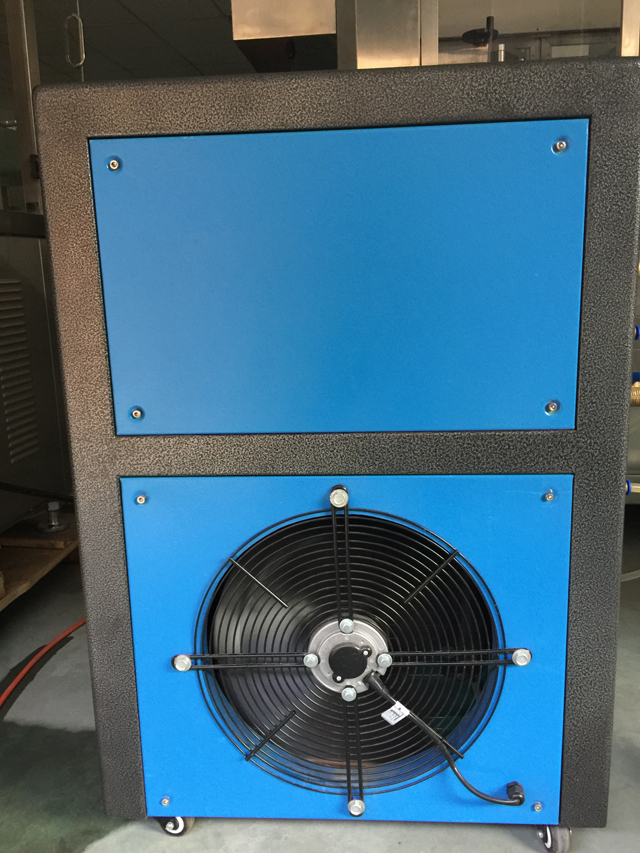

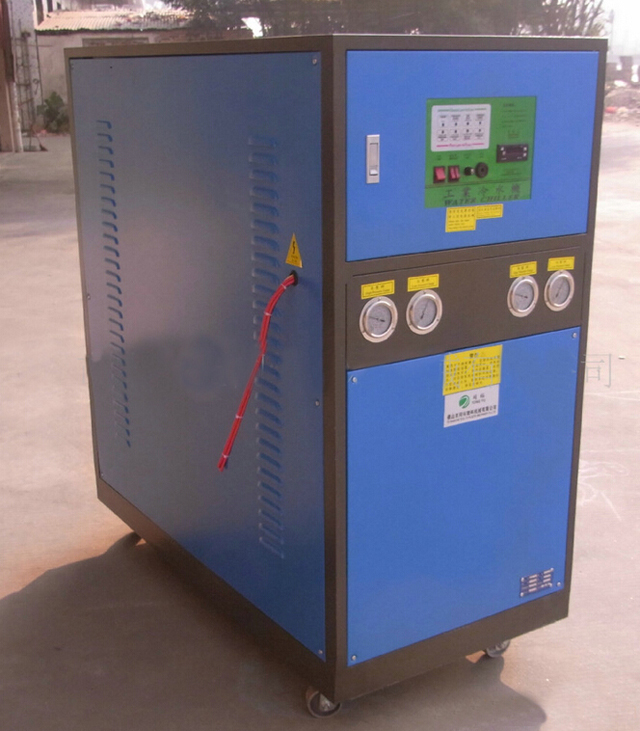

Accesoriu pentru răcirea procesului de încălzire interior-exterior

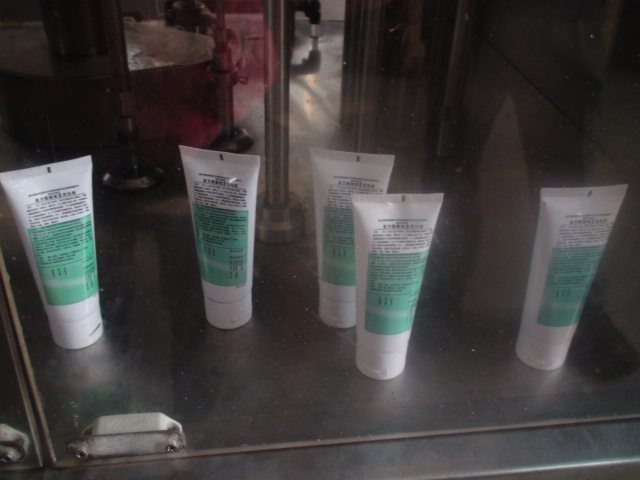

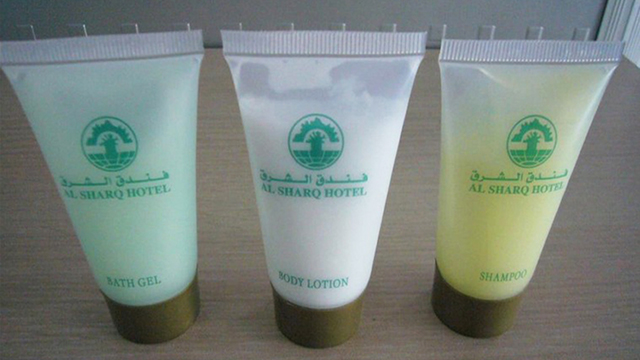

Mostre
